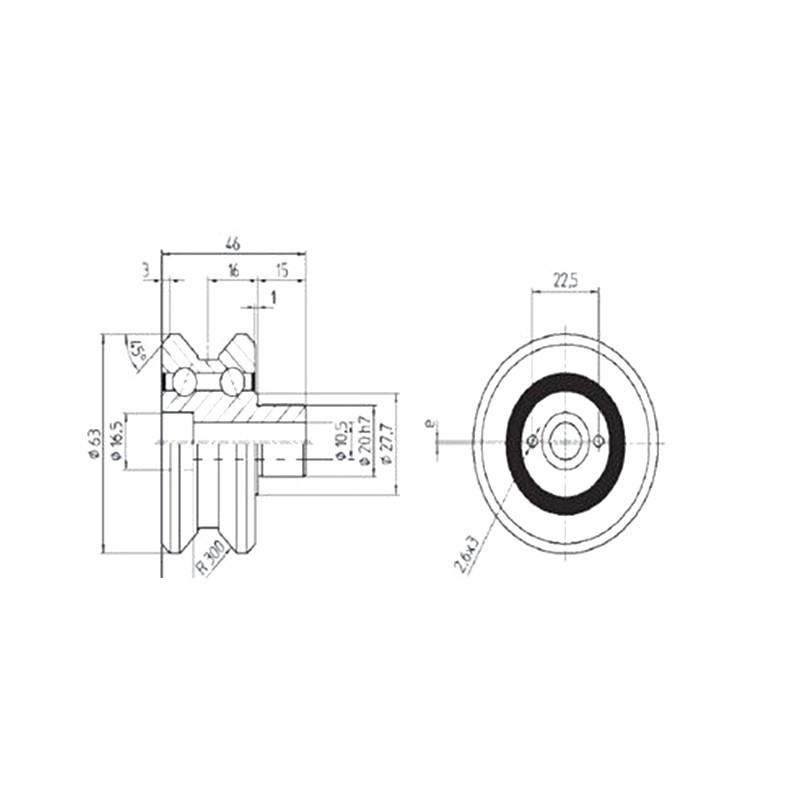

FR série

Typ	Typ kola	Rozměry (mm)																		Načíst (KN)
Typ	Typ kola	A	B	C	D	E	F	G	H	L	D1	D2	D3	D4	D5	d	D1	Dp	R	CW	Kráva
PROTI	FR10	22.62	10.5	10	1	1	2	7	15.4	30	6.4	15	20.8	11	42	9	2.6	3	200	4.9	5.3
-	FR10Z	22.62	10.5	10	1	0	2	7	15.4	30	6.4	15	20.8	11	42	9	2.6	3	200	4.9	5.3
Železnice	FR15	29.65	12	12	1	1	2	9	18.5	35	8.4	15	23.8	14	53	14	2.6	3	250	7.2	6.8
-	FR15Z	29.65	12	12	1	0	2	9	18.5	35	8.4	15	23.8	14	53	14	2.6	3	250	7.2	6.8
-	FR20	36.2	16	15	1	1	3	11	22.5	46	10.5	20	22.7	18	63	20	2.6	3	300	10.2	9.5
-	FR20Z	36.2	16	15	1	0	3	11	22.5	46	10.5	20	22.7	18	63	20	2.6	3	300	10.2	9.5
Průvodce	FR22	39.4	16	15	1	2	3	11	27.5	46	10.5	20	33	18	70	20	2.6	3	300	24.6	16.2
-	FR22Z	39.4	16	15	1	0	3	11	27.5	46	10.5	20	33	18	70	20	2.6	3	300	24.6	16.2
Kolo	FR25	43.42	20.5	20	1	1	3.5	13	27.5	60	13	25	35.6	20	77	24	4.1	4.5	360	16.3	15
-	FR25Z	43.42	20.5	20	1	0	3.5	13	27.5	60	13	25	35.6	20	77	24	4.1	4.5	360	16.3	15
-	FR35	61.25	30	25	1	1	7.5	18	42	84	17	40	56.9	30		35	4.1	4.5	500	28.4	32
-	FR35Z	61.25	30	25	1	0	7.5	18	42	84	17	40	56.9	30		35	4.1	4.5	500	28.4	32
-	LR10	-	10.5	10	1	1	2	7	15.4	30	6.4	15	20.8	11	47	-	2.6	3	500	4.9	5.3
-	LR10Z	-	10.5	10	1	0	2	7	15.4	30	6.4	15	20.8	11	47	-	2.6	3	500	4.9	5.3
Kolo	LR15	-	12	12	1	1	2	9	18.5	35	8.4	15	23.8	14	47	-	2.6	3	500	7.2	6.8
-	LR15Z	-	12	12	1	0	2	9	18.5	35	8.4	15	23.8	14	47	-	2.6	3	500	7.2	6.8
-	LR20	-	16	15	1	1	3	11	22.5	46	10.5	20	22.7	18	72	-	2.6	3	500	10.2	9.5
-	LR20Z	-	16	15	1	0	3	11	22.5	46	10.5	20	22.7	18	72	-	2.6	3	500	10.2	9.5
-	LR25	-	20.5	20	1	1	3.5	13	27.5	60	13	25	35.6	20	85	-	4.1	4.5	500	16.3	15
-	LR25Z	-	20.5	20	1	0	3.5	13	27.5	60	13	25	35.6	20	85	-	4.1	4.5	500	16.3	15
-	LR35	-	30	25	1	1	7.5	18	42	84	17	40	56.9	30		-	4.1	4.5	500	28.4	32
-	LR35Z	-	30	25	1	0	7.5	18	42	84	17	40	56.9	30		-	4.1	4.5	500	28.4	32

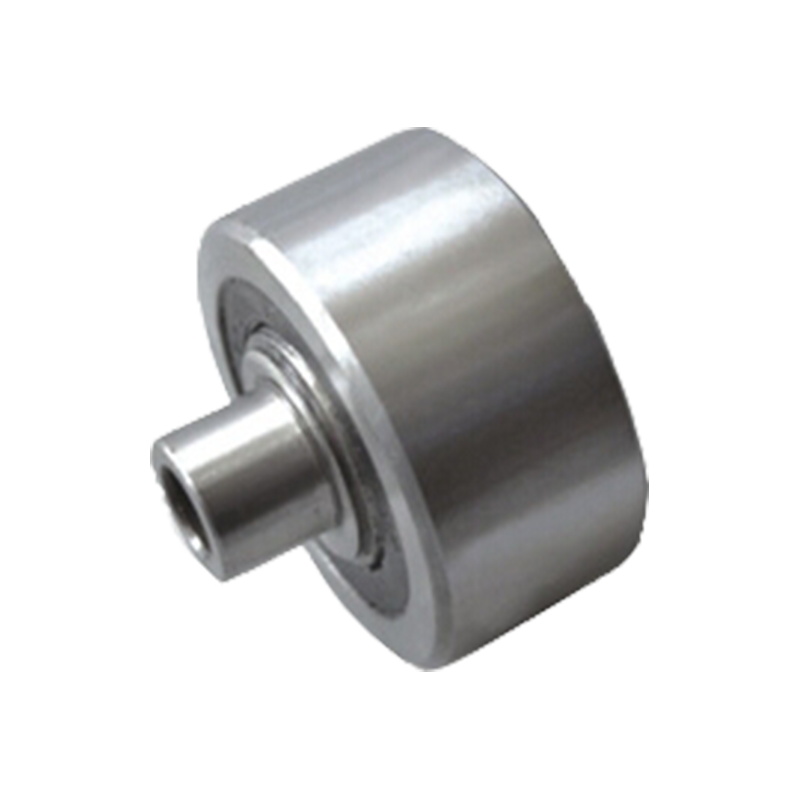

FR série

Orbitální ložiska řady FR jsou vysoce výkonná mechanická komponenty, které se široce používají v různých průmyslových zařízeních, zejména s předáváním systémů a automatizačních zařízení. Tento druh...

Parametry produktu

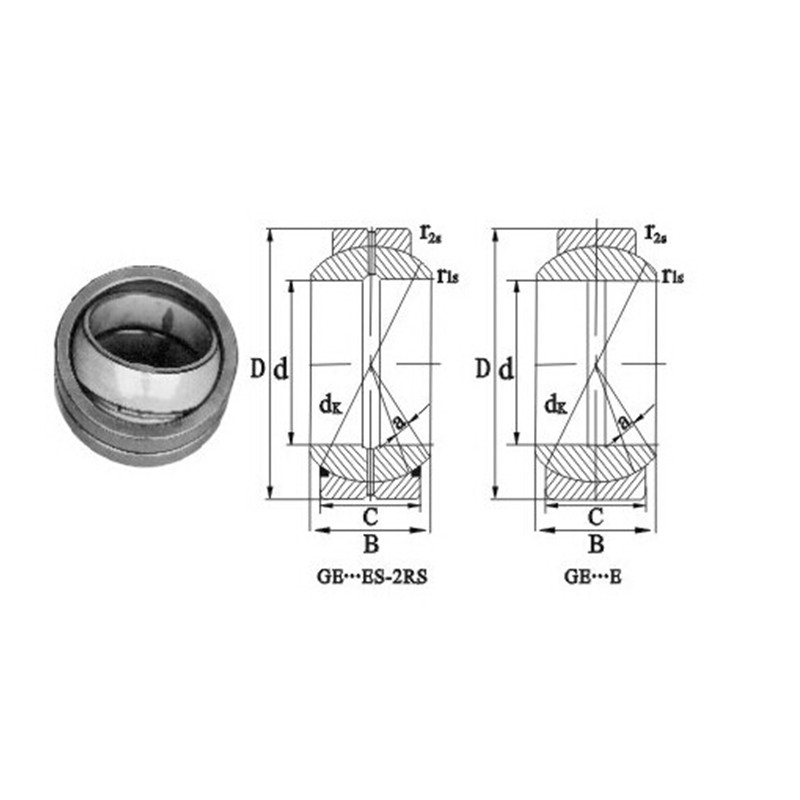

GE ... (E) ES-2RS

Odeslat dotaz

Označení		Rozměry (mm)							α · ≈	Hodnocení zátěže (KN)		Hmotnost (kg)
Typ1	Typ2	d	D	B	C	DK	R1S min	R2S min	α · ≈	C	CO	Hmotnost (kg)
Ge6e	-	6	14	6	4	10	0.3	0.3	13	3.4	17	0.004
Ge8e	-	8	16	8	5	13	0.3	0.3	15	5.5	27.5	0.007
Ge10E	-	10	19	9	6	16	0.3	0.3	12	8.15	40.5	0.011
GE12E	-	12	22	10	7	18	0.3	0.3	11	10.8	54	0.016
GB15ES	-	15	26	12	9	22	0.3	0.3	8	17	85	0.025
GE17ES	-	17	30	14	10	25	0.3	0.3	10	21.2	106	0.041
GE20ES	GE20ES-2RS	20	35	16	12	29	0.6	0.3	9	30	146	0.061
GE25ES	GE25ES-2RS	25	42	20	16	35.5	0.6	0.6	7	48	240	0.11
GE30ES	GE30ES-2RS	30	47	22	18	40.7	0.6	0.6	6	62	310	0.14
Ge35ES	GE35ES-2RS	35	55	25	20	47	0.6	1	6	80	400	0.22
GE40ES	GE40ES-2RS	40	62	28	22	53	0.6	1	7	100	500	0.3
GE45ES	GE45ES-2RS	45	68	32	25	60	0.6	1	7	127	640	0.4
GE50ES	GE50ES-2RS	50	75	35	28	66	0.6	1	6	156	780	0.54
GE60ES	GE60ES-2RS	60	90	44	36	80	1	1	6	245	1220	1
GE70ES	GE70ES-2RS	70	105	49	40	92	1	1	6	315	1560	1.5
GB80BS	GE80ES-2RS	80	120	55	45	105	1	1	6	400	2000	2.2
GE90ES	GE90ES-2RS	90	130	60	50	115	1	1	5	490	2450	2.7
GE100ES	GE100ES-2RS	100	150	70	55	130	1	1	7	610	3050	4.3
GE10ES	GE110ES-2RS	110	160	70	55	140	1	1	6	655	3250	4.7
GE120ES	GE120ES-2RS	120	180	85	70	160	1	1	6	950	4750	8
GE140ES	GE140ES-2RS	140	210	90	70	180	1	1	7	1080	5400	11

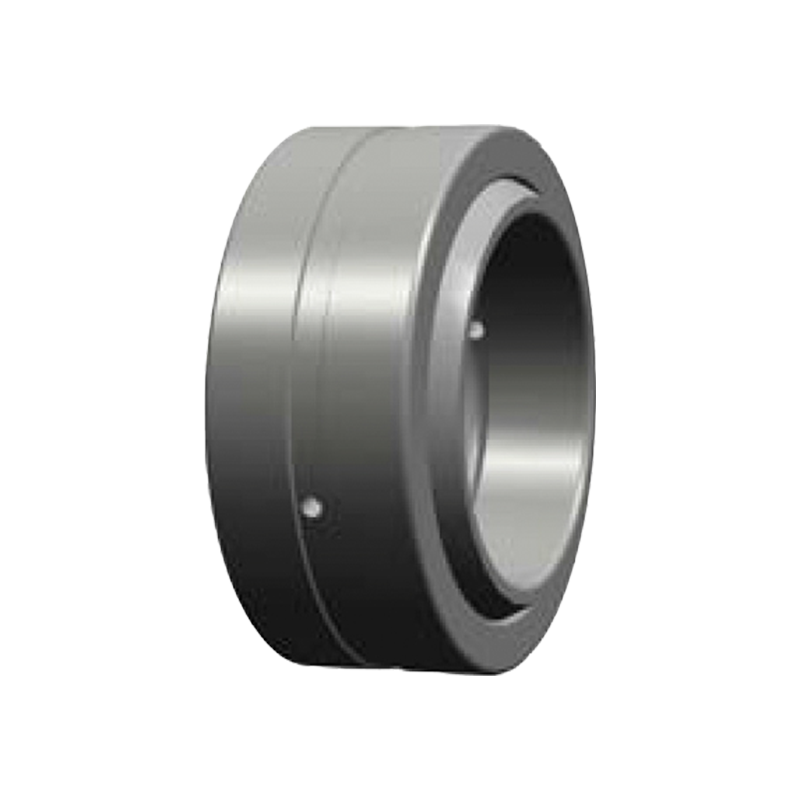

GE ... (E) ES-2RS

GE ... (E) Sférická ložiska ES-2RS jsou vysoce výkonná ložiska válcování navržená tak, aby vydržela vyšší zatížení a poskytovala vynikající flexibilitu pohybu. Mezi jeho strukturální prvky patří, ž...

Parametry produktu

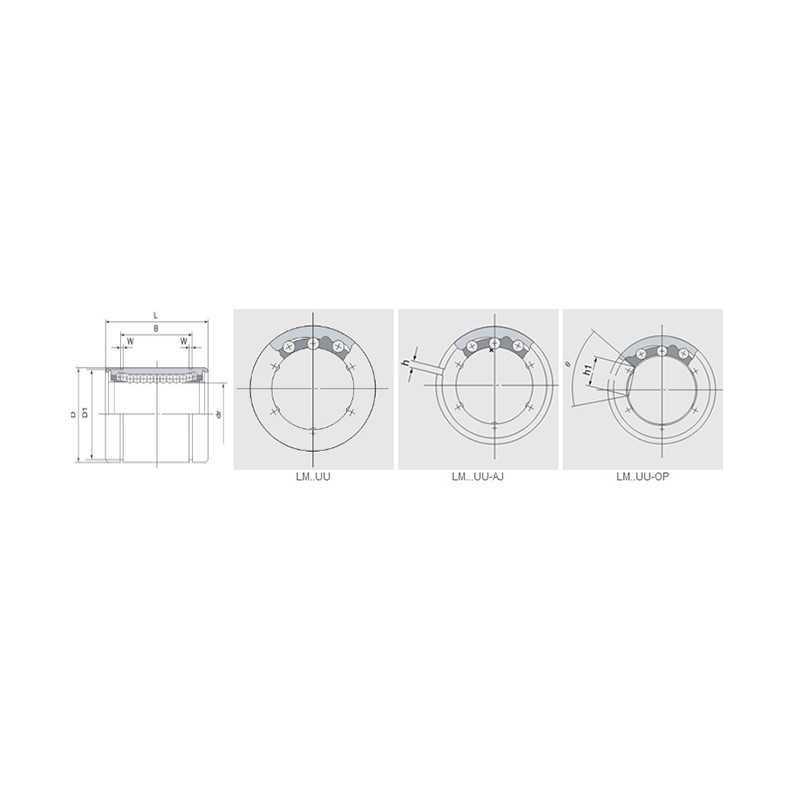

LMB ... UU..op Series

Odeslat dotaz

Prysý Dr.žák									Nominální průměr hřídele		dr						Hlavní rozměry a tolerance														Excentricita		Radiální vůle (max)	Základní hodnocení zátěže (KN)
LMB ... UU	Míčový obvod	Hmotnost (kg)	LMB ... UU-AJ	Míčový obvod	Hmotnost	LMB ... UU-OP	Míčový obvod	Hmotnost (kg)	Palec	mm	Palec	mm	Přesnost (palec)	Přesnost (μm)	Vysoký (palec)	Vysoká (μm)	D (palec/mm)	D tolerance （palce）	D tolerance （(μm）	L (palec/mm)	L Tolerance (palec)	L tolerance (μm)	B (palec/mm)	B tolerance (palec)	B tolerance (μm)	W (palce/mm)	D1 (palec/mm)	H (palce/mm)	H1 (palec/mm)	θ	Přesnost	Vysoký	Radiální vůle (max)	Dynamický	Statický
LMB4	4	8	LMB4-AJ	4	7.5	-	-	-	1/4	6.35	0.25	6.35	0/-. 00025	0/-6	0/-. 00040	0/-9	.5000/12,700	0/-. 00045	0/-11	.7500/19,050	0/-. 008	0/-200	.5110/12,98	0/-. 008	0/-200	0,390/0,992	.4687/11,906	.04/1	-	-	.0003/8	.0005/12	-0001/-3	206	265
LMB6UU	4	14	LMB6UU-AJ	4	13.5	-	-	-	3/8	9.525	0.375	9.525	0/-. 00025	0/-6	0/-. 00040	0/-9	.6250/15,875	0/-. 00050	0/-13	.8750/22,225	0/-. 008	0/-200	.6358/16.15	0/-. 008	0/-200	0,390/0,992	.5880/14,935	.04/1	-	-	.0003/8	.0005/12	-0001/-3	225	314
LMB8UU	4	37	LMB8UU-AJ	4	36.5	LMB8UU-OP	3	28	1/2	12.7	0.5	12.7	0/-. 00025	0/-6	0/-. 00040	0/-9	.8750/22,225	0/-. 00050	0/-13	1.2500/31,750	0/-. 008	0/-200	.9625/24,46	0/-. 008	0/-200	.0459/1,168	.8209/20,853	.06/1,5	.34/7,9375	80 °	.0003/8	.0005/12	-0001/-3	510	784
LMB10UU	4	76	LMB10UU-AJ	4	74	LMB10UU-OP	3	57	5/8	15.875	0.625	15.875	0/-. 00025	0/-6	0/-. 00040	0/-9	1.1250/28,575	0/-. 00050	0/-13	1,5000/38.100	0/-. 008	0/-200	1.1039/28.04	0/-. 008	0/-200	.0559/1,422	1,0590/26,899	.06/1,5	.375/9,525	80 °	.0003/8	.0005/12	-0001/AH15-4	774	1180
LMB12UU	5	95	LMB12UU-AJ	5	93	LMB12UU-OP	4	76	3/4	19.05	0.75	19.05	0/-. 00030	0/-7	0/-. 00040	0/-10	31.750/1,2500	0/-. 00065	0/-16	1.6250/41,275	0/-. 008	0/-200	1.1657/29,61	0/-. 008	0/-200	.0559/1,422	1.1760/29,870	.06/1,5	.4375/11.1125	60 °	.0004/10	.0006/15	-0002/AH15-4	862	1370
LMB16UU	6	200	LMB16UU-AJ	6	198	LMB16UU-OP	5	170	1	25.4	1	25.4	0/-. 00030	0/-7	0/-. 00040	0/-10	39,688/1,5625	0/-. 00065	0/-16	2.2500/57.150	0/-. 012	0/-300	1,7547/44,57	0/-. 012	0/-300	.0679/1,727	1.4687/37,306	.06/1,5	.5625/14,2875	50 °	.0004/10	.0006/15	-0002/AH15-4	980	1570
LMB20UU	6	440	LMB20UU-AJ	6	430	LMB20UU-OP	5	370	1-1/4	31.75	1.25	31.75	0/-. 00035	0/-8	0/-. 00050	0/-12	50,800/2,0000	0/-. 00075	0/-19	2.6250/66,675	0/-. 012	0/-300	2.0047/50,92	0/-. 012	0/-300	.0679/1,727	1,8859/47,904	.10/2.5	.625/15,875	50 °	.0005/12	.0008/20	-0003-8	1570	2740
LMB24UU	6	670	LMB24UU-AJ	6	660	LMB24UU-OP	5	570	1-1/2	38.1	1.5	38.1	0/-. 00035	0/-8	0/-. 00050	0/-12	60.325/2,3750	0/-. 00075	0/-19	3.0000/76.200	0/-. 012	0/-300	2.4118/61.26	0/-. 012	0/-300	.0859/2.184	2.2389/56,870	.12/3	.75/19,05	50 °	.0005/12	.0008/20	-0003-8	2180	4020
LMB32UU	6	1	LMB32UU-AJ	6	1120	LMB32UU-OP	5	980	2	50.8	2	50.8	0/-. 00035	0/-8	0/-. 00050	0/-12	76.200/3,0000	0/-. 00090	0/-22	4.0000/101.600	0/-. 012	0/-300	3.1917/81.07	0/-. 012	0/-300	.1029/2,616	2.8379/72,085	.12/3	1,0/25,40	50 °	.0007/17	.0010/25	-0005-13	3820	7940

LMB ... UU..op Series

LMB ... UU..op série Otevřená lineární kulička jsou vysoce výkonná mechanická komponenty určená k zajištění hladkého a efektivního lineárního pohybu. Toto ložisko má otevřenou strukturu pro snadnou...

Parametry produktu
