Aplikace a výběr kuličkových ložisek v průmyslovém vybavení

Důležitost Kuličková ložiska

V různých průmyslových strojích kuličkové ložisko je životně důležitá součást. Jeho role přesahuje jednoduchou podpnebou a rotaci. Působí jako kritický „most“ spojující pohyblivé a stacionární části, což výrazně snižuje tření během provozu, čímž se zvyšuje účinnost přenosu energie.

Dopad na výkon, účinnost a spolehlivost

Dobře navržený a správně nainstalovaný kuličkové ložisko může:

• Zvýšit účinnost zařízení : Snížením třecích sil účinně snižuje spotřebu energie, díky čemuž je zařízení ekonomičtější.
• Zajistěte spuštění přesnosti : Poskytuje stabilní podporu pro rotující komponenty a zajišťuje, aby stroje udržovaly přesnou trajektorii, a to i při vysokých rychlostech nebo při těžkých nákladech.
• Prodloužit životnost vybavení : Dobré ložisko může absorbovat a rozptýlit nárazové zatížení, snížit opotřebení komponent a tím prodloužit životnost celého vybavení.

Selhal kuličkové ložisko , na druhé straně, může vést ke snížení výkonnosti zařízení, abnormálnímu hluku a vibracím nebo dokonce závažnému mechanickému selhání, což způsobuje zastavení výroby a ekonomické ztráty. Proto správný výběr, instalace a údržba kuličkové ložiskos jsou klíčem k zajištění stabilního a efektivního provozu průmyslového vybavení.

Koulové ložisko: Struktura, klasifikace, výkon klíče a údržba

Struktura

Základní struktura a kuličkové ložisko Skládá se ze čtyř hlavních částí, které spolupracují, aby umožnily hladkou rotaci a podpůrné zatížení.

• Vnitřní prsten : Namontované na hřídeli se otáčí s hřídelí.
• Vnější prsten : Namontované na ložiskovém sedadle nebo krytu, je obvykle stacionární.
• Válcovací prvky : Ocelové kuličky umístěné mezi vnitřní a vnější kroužky, které snižují tření přes válcování.
• Klec : Udržuje ocelové kuličky rovnoměrně rozložené a brání jim, aby se během rotace srazily.

Nějaký kuličkové ložiskos Zahrnujte také Těsnění nebo štíty Aby nedošlo k úniku kontaminantů a maziva.

Klasifikace

Kuličková ložiska lze klasifikovat do několika typů na základě jejich struktury a aplikace. Zde je několik běžných klasifikací:

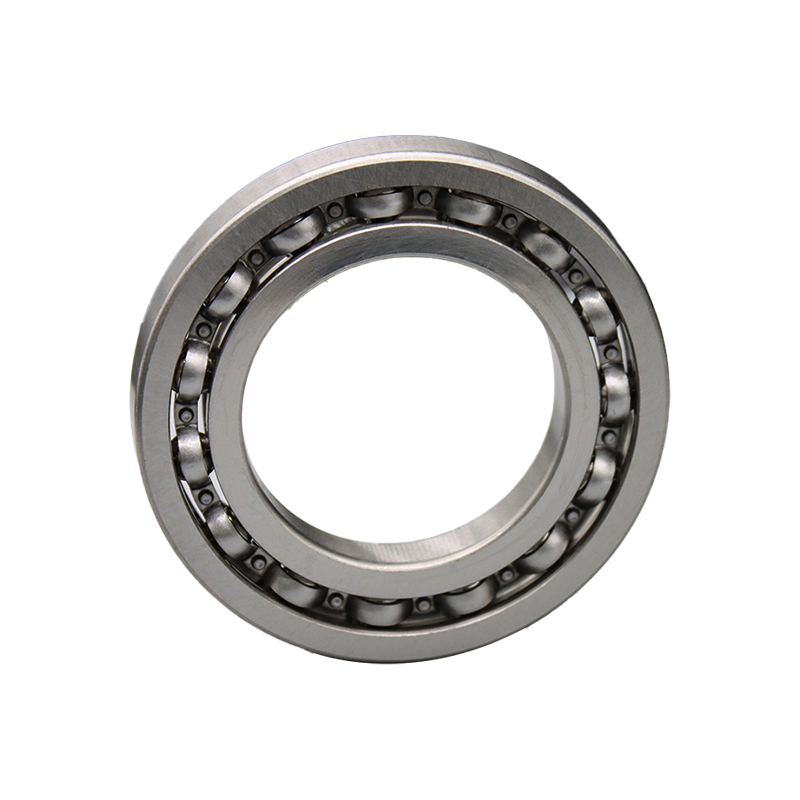

• Deep Groove kuličkové ložisko : Nejběžnější typ, který je schopen manipulovat s radiálním i mírným axiálním zatížením.
• Úhlová kontaktní ložisko kuličky : Rytíčky vnitřních a vnějších kroužků mohou být relativně přemístěny, což jim umožňuje zpracovat velké radiální a jednosměrné axiální zatížení současně.
• Samoobslužné ložisko : Raceway vnějšího kroužku je sférická, což automaticky kompenzuje úhlové nesoulad způsobené deformací hřídele nebo bydlení.
• Tahové ložisko : Primárně používané k zpracování čistého axiálního zatížení a obvykle nemůže odolat radiálním zatížení.

Klíčový výkon

Při výběru a kuličkové ložisko , Následující parametry výkonu by měly být klíčovým zaměřením:

• Nakládací kapacita : Rozděleno do statická zatížení a dynamická zatížení . Statická zatížení se týká maximálního zatížení a ložisko vydrží bez trvalé deformace, zatímco stacionární nebo při nízkých rychlostech. Dynamická zatížení se týká zátěže a ložisko Při otáčení vydrží na konkrétní životnost.
• Rychlostní limit : Maximální bezpečná rychlost otáčení, při které a ložisko může pracovat bez generování nadměrného tepla a opotřebení.
• Ztuhlost : ložisko's Schopnost odolat deformaci při zatížení. Vysoká tuhost ložiskos Zajistěte provozní přesnost přesných strojů.
• Třecí točivý moment : internal friction generated by the ložisko během rotace. Točivý moment nižšího tření znamená vyšší provozní účinnost a nižší spotřebu energie.

Údržba

Správná údržba je zásadní pro prodloužení života a kuličkové ložisko a zahrnuje následující klíčové aspekty:

• Mazání : most critical part of ložisko údržba. Mazivo (tuk nebo olej) snižuje tření a opotřebení, zabraňuje korozi a pomáhá rozptýlit teplo.
• Těsnění : Výběr metody správného těsnění účinně zabraňuje vstupům vnějších kontaminantů (jako je prach a vlhkost) ložisko a stops lubricant from leaking out.
• Instalace : Správné metody instalace zabraňují ložiskos z poškození během procesu. Vyhrazené nástroje by měly být použity k zajištění těsného přizpůsobení mezi ložisko's Je třeba se vyhnout vnitřní a vnější kroužky a brutální síla nebo kladivo.
• Monitorování : Pravidelné sledování ložisko Vibrace, teplota a šum mohou pomoci detekovat potenciální poruchy brzy a zabránit neočekávanému prostoji vybavení.

Strategie výběru kuliček

Výběr práva kuličkové ložisko je zásadní pro zajištění dlouhodobého stabilního provozu zařízení. Tento proces vyžaduje komplexní zvážení různých faktorů k nalezení ložisko Typ nejvhodnější pro konkrétní provozní podmínky.

Analýza provozních podmínek

V této části se ponoříme do analýzy provozních podmínek a jak ovlivňují výběr kuličkových ložisek.

• Zatížení : Toto je jeden z nejdůležitějších faktorů.
• Radiální zatížení : Síla kolmé k hřídeli. Například napětí v pohonu řemenu.
• Axiální zatížení : Síla rovnoběžně s hřídelí. Například tah v převodové jednotky.
• Kombinované zatížení : Situace, kdy jsou radiální i axiální zatížení přítomny současně.
• Rychlost rotace : Může být provoz vysokorychlostní, nízkou rychlost nebo proměnnou. Vysoké rychlosti vytvářejí více tepla a vyžadují zvážení problémů s rozptylováním tepla a mazání.
• Pracovní prostředí :
• Teplota : Vysoké teploty mohou ovlivnit výkon maziv a sílu ložisko materiály.
• Vlhkost a kontaminace : Prostředí, která jsou vlhká, zaprášená nebo obsahují korozivní látky, vyžadují ložiskos s dobrým těsněním nebo speciálními materiály.

Klíčové body výběru

Na základě výsledků analýzy provozních podmínek je třeba dodržovat následující klíčové body při výběru a ložisko :

• Vyberte příslušný typ kuličky na základě typu zatížení
• Deep Groove kuličkové ložisko : Vhodné pro podmínky s mírným radiálním zatížením a malými obousměrnými axiálními zatíženími.
• Úhlová kontaktní ložisko kuličky : Vhodné pro podmínky, které musí vydržet velká radiální zatížení a jednosměrná nebo obousměrná axiální zatížení, zejména v aplikacích s požadavky na vysokou tuhost.
• Tahové ložisko : Speciálně navržený tak, aby odolával čistým axiálním zatížením.
• Zvažte očekávané požadavky na životnost a spolehlivost
• Pro součásti nebo aplikace kritického vybavení, které je obtížné udržovat, ložiskos S vyšší hodnocenou životností a spolehlivostí by měla být vybrána.
• Pro obecné vybavení, nákladově efektivnější ložisko lze vybrat, pokud splňuje základní požadavky.
• Balance instalační prostor a náklady
• V prostorově omezeném vybavení, více kompaktní ložisko by měla být vybrána série.
• Při splnění požadavků na výkon jsou náklady také důležitým faktorem, který je třeba zvážit během výběru.

Použití aplikací kuličkových ložisek v typickém průmyslovém vybavení

Motory a čerpadla

• Charakteristiky aplikací : Motory a čerpadla obvykle vyžadují ložiskos Chcete -li fungovat stabilně při vysokých rychlostech při zachování nízkého hluku a vibrací.
• Preference výběru : Hluboká ložiska kuliček jsou nejčastější volbou v této oblasti. Jejich jednoduchá struktura, snadnost instalace a schopnost zvládnout mírné radiální zatížení a malé axiální zatížení z nich činí ideální. U zařízení s extrémně vysokými požadavky na hluk, vyšší přesnost a točivý moment s nízkým třením Hluboká ložiska kuliček jsou vybrány.

Fanoušci a dmychadla

• Charakteristiky aplikací : Toto vybavení obvykle pracuje při vysokých rychlostech, ale zatížení je relativně lehké. V některých případech může také muset odolat axiálnímu tahu.
• Preference výběru : Hluboká ložiska kuliček or úhlová kontaktní ložiska kuliček .
• Deep Groove kuličkové ložiskos : Vhodné pro většinu aplikací ventilátoru, efektivně vyvážení rychlosti a zatížení.
• Úhlová kontaktní ložisko kuličkys : V aplikacích, které vyžadují manipulaci s větším axiálním tahem nebo mají vyšší požadavky na tuhost, párová instalace úhlová kontaktní ložiska kuliček se často používá k zajištění silnější axiální zatížení a vyšší rotační přesnosti.

Převodové zařízení (dopravníky pásů, převodovky)

• Charakteristiky aplikací : Toto vybavení obvykle pracuje po delší dobu při vysokém nebo těžkém zatížení, s extrémně vysokými požadavky na ložisko's nakládací kapacita a spolehlivost.
• Preference výběru : V závislosti na specifických podmínkách zatížení je kombinace různých ložisko jsou vybrány typy.
• Deep Groove kuličkové ložiskos : Používá se v volnoběžných válcích dopravníků pásů, kde jsou zatížení relativně lehké.
• Úhlová kontaktní ložisko kuličkys : V aplikacích, jako jsou převodovky, které potřebují odolat velkým radiálním a axiálním zatížení, se často používají k podpoře převodové šachty, aby se zajistila přesnost a stabilita přenosu.

Precision Machine Matis

• Charakteristiky aplikací : main spindle of a precision machine tool has extremely strict requirements for the ložisko's Přesnost, tuhost a rychlost. Kvalita zpracování může ovlivnit jakoukoli minutovou vibraci nebo přemístění.
• Preference výběru : Spárované nebo více Precision Angular Contact Coll Loves .
• Porovnání parametrů : Ve srovnání s obyčejným Hluboká ložiska kuliček , Precision Angular Contact Coll Loves Mějte vyšší rychlost, vyšší tuhost a menší házení.
• Instalace Method :y are usually installed in a preloaded "face-to-face" (DF) or "back-to-back" (DB) arrangement. The preload force is adjusted to increase the stiffness of the entire spindle system and reduce deformation during operation.

Instalace kuličkového ložiska a řešení problémů s běžným selháním

Správná instalace

Správná instalace je prvním krokem k zajištění dlouhodobého stabilního provozu a kuličkové ložisko . Nesprávná instalace může vést k předčasnému ložisko selhání, zkrácení jeho životnosti.

• Používejte specializované nástroje : Při instalaci a ložisko , specializované nástroje (hydraulické, vytápění nebo mechanické) by měly být použity k rovnoměrnému aplikaci síly na ložisko Prsten, který má těsně fit. Je přísně zakázáno používat kladiva nebo jiné nástroje k přímému zasážení ložisko , protože to může způsobit poškození.
• Kontrola fat flearance : Během instalace, fit clearance mezi ložisko's Vnitřní kroužek a hřídel a vnější kroužek a ložiskové sedadlo musí splňovat požadavky na návrh. Nadměrně těsné přizpůsobení může generovat zbytečné předpětí, což vede k předčasnému předčasnému ložisko Porucha, zatímco volné přizpůsobení může způsobit relativní klouzání a opotřebení během provozu.

Běžné selhání

I při správné instalaci, kuličkové ložiskos může stále selhat po dlouhodobém provozu. Zde jsou některé běžné selhání a jejich příčiny:

• Neobvyklý hluk a vibrace :
• Příčiny : Špatné mazání, nesprávná instalace, nadměrné předpětí, kontaminanty uvnitř ložisko , nebo ložisko sám je poškozen.
• Odstraňování problémů : Nejprve zkontrolujte stav mazání a poté zkontrolujte, zda je instalace správná, a nakonec vyměňte ložisko .
• Přehřátí :
• Příčiny : Nedostatečné nebo nadměrné mazání, nesprávné typ maziva, zatížení nebo rychlost přesahující ložisko's Návrhové limity nebo příliš těsná instalace.
• Odstraňování problémů : Zkontrolujte a upravte částku a typ maziva, potvrďte, že ložisko Výběr odpovídá provozním podmínkám a zkontrolujte instalaci.
• Režimy selhání :
• Pitting : Obvykle způsobené únavou z vysokého zatížení a dlouhodobým provozem, objevující se jako malé jámy na povrchu závodního hlediska nebo válcovacího prvku.
• Odlupování : Další vývoj důlků a konečný projev únavy materiálu.
• Nosit : Způsobené špatným mazáním, ingressem kontaminantů nebo nesprávným přizpůsobením, které se objevují jako odstranění materiálu z povrchů nasednutí a válcování.

Shanghai Yinin Ložisko a přenos společnost , jako průmysl a obchod s integrovaným podnikem, který kombinuje design, výrobu, prodej a služby, hluboce chápe všechny aspekty a kuličkové ložisko's cesta od designu k údržbě. Máme profesionální technický tým, který poskytuje vysoce kvalitní ložisko Produkty a nabízí výběr odborníků a technickou podporu. Naše řada produktů pokrývá různé typy kuličkové ložiskos , včetně standardu kuličkové ložiskos pro motory a přizpůsobené nestandardní špičkové ložiskos pro zvláštní požadavky. Neustále dodržujeme filozofii „kvality jako základu, služba jako první a technologie jako nadace“, která neustále poskytuje nejvyšší kvalitu ložiskos našim zákazníkům.
