Směr instalace kuličkového ložiska s hlubokou drážkou a techniky ovládání předpětí

Správná instalace je nejdůležitějším faktorem určujícím výkon, přesnost a životnost a kuličkové ložisko s hlubokou drážkou . Na rozdíl od kuželíkových ložisek je společným problémem to, zda kuličková ložiska mají specifický směr instalace a jak řídit vnitřní vůli prostřednictvím předpětí. Tento komplexní průvodce se ponoří do technických nuancí směr instalace kuličkového ložiska s hlubokou drážkou a poskytuje odbornou úroveň techniky řízení předpětí pro kuličková ložiska s hlubokou drážkou , zajišťující dosažení optimálního výkonu a dlouhé životnosti vašeho stroje.

Pochopení symetrie a "směru" kuličkových ložisek s hlubokou drážkou

Základní charakteristikou standardních radiálních kuličkových ložisek je jejich symetrická konstrukce. Vnitřní i vnější kroužky mají identické drážky oběžné dráhy se stejnou hloubkou a zakřivením. Tato symetrie je hlavním důvodem, proč pro většinu obecných aplikací neexistuje žádný „správný“ nebo „špatný“ směr instalace. Ložisko je navrženo tak, aby přenášelo významné radiální zatížení z jakéhokoli směru, stejně jako mírné axiální (tahové) zatížení v obou směrech. Toto obecné pravidlo má však důležité výjimky, které jsou klíčové pro specializované aplikace.

• Standardní ložiska: Skutečně neumístitelné a symetrické. Lze namontovat v obou směrech bez ovlivnění základní nosnosti.
• Ložiska s těsněním nebo krytem: Toto jsou nejčastější směrové výjimky. Utěsněná strana je obvykle určena k tomu, aby čelila primárnímu zdroji kontaminace.
• Ložiska se západkovými drážkami: Drážka pojistného kroužku na vnějším kroužku určuje axiální polohu vůči osazení pouzdra, čímž se tato strana stává "umístěním".
• Speciální vnitřní provedení: Některá vysoce přesná ložiska nebo ložiska s nízkou hlučností mohou mít optimalizované vnitřní geometrie, které nejlépe fungují pod určitým úhlem zatížení.

Podrobný průvodce správným směrem instalace

Určení správné orientace je systematický proces, který začíná dlouho předtím, než je ložisko nasazeno na hřídel. Nesprávná orientace utěsněného ložiska může například vést k předčasnému selhání tím, že je vystaveno kontaminantům. Dodržování metodického přístupu zajišťuje, že jsou pro úspěšnou instalaci zváženy všechny faktory.

• Identifikujte typ ložiska: Nejprve zkontrolujte ložisko. Je otevřená, stíněná, utěsněná nebo má pojistný kroužek?
• Analyzujte aplikaci: Kde je hlavní zdroj prachu, vlhkosti nebo nečistot? Která strana musí být axiálně umístěna?
• Prohlédněte si schémata výrobce: U složitých sestav nebo nestandardních ložisek se vždy řiďte konstrukčními výkresy výrobce.

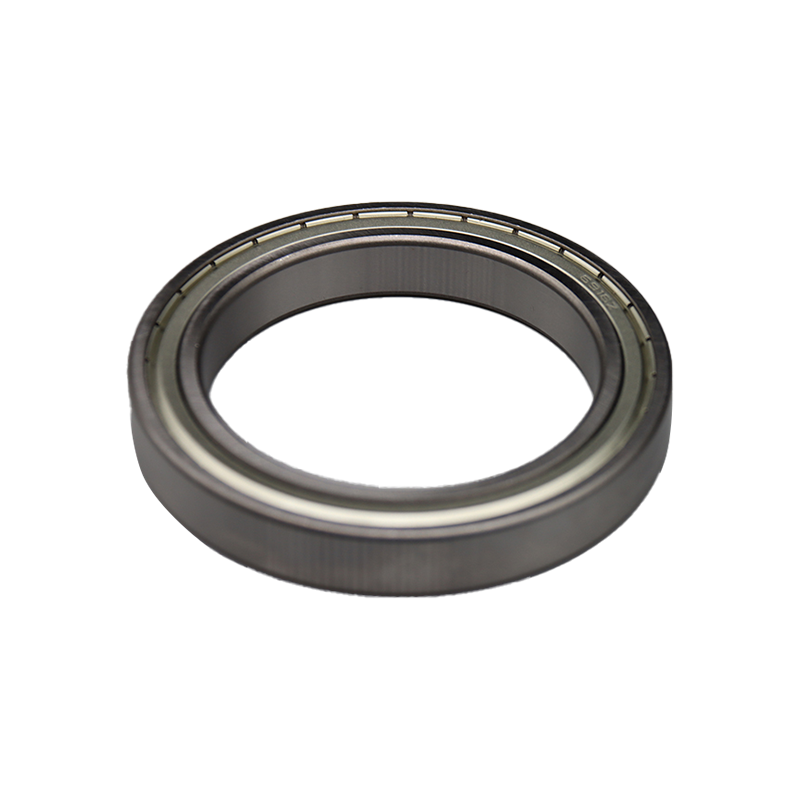

Instalace utěsněných a chráněných ložisek

Zlaté pravidlo pro instalace stíněných kuličkových ložisek a utěsněných variant je orientovat chráněnou stranu směrem ke kontaminantu. Štíty (bezdotykové kovové kotouče) a těsnění (kontaktní pryžové nebo polymerové prvky) jsou primárně navrženy tak, aby udržely vniknutí nečistot nebo zadržely mazivo. Jejich montáží dozadu může být tato ochrana neúčinná.

• U ložisek instalovaných v prašném prostředí by měla utěsněná strana směřovat k vnější atmosféře.
• V aplikacích, kde dochází k rozstřikování maziva, by těsnění mělo směřovat do vnitřku převodovky, aby zadrželo olej.
• U ložisek s dvojitým těsněním (2RS) je orientace méně kritická, protože obě strany jsou chráněny, ale strana směřující do drsnějšího prostředí by měla být považována za primární těsnicí plochu.

Základy předpětí ložisek: Definice a účel

Předpětí je působení trvalého axiálního zatížení na ložisko, nezávislé na vnějších silách. Je to kritická technika pro zvýšení tuhosti a rotační přesnosti ložiskového systému. Zatímco kuličková ložiska s hlubokou drážkou nejsou tak běžně předepjatá jako ložiska s kosoúhlým stykem, pochopení a použití techniky řízení předpětí pro kuličková ložiska s hlubokou drážkou je nezbytný pro vysokorychlostní a vysoce přesné aplikace, jako jsou vřetena obráběcích strojů nebo vysokofrekvenční motory.

• Eliminuje vnitřní vůli: Předpětí odstraňuje radiální a axiální vnitřní vůli a zajišťuje, že kuličky jsou vždy v kontaktu s oběžnými drahami.
• Zvyšuje tuhost systému: Odstraněním vůle se celá sestava stane tužší, čímž se sníží průhyb při zatížení.
• Ovládání axiálního a radiálního házení: Minimalizuje neopakující se házení, kritické pro aplikace vyžadující vysokou přesnost polohy.
• Potlačuje smyk míče: Ve vysokorychlostních aplikacích zajišťuje předpětí, že se kuličky správně odvalují a nesklouzávají, což může způsobit opotřebení a tvorbu tepla.

Praktické metody řízení předpětí pro kuličková ložiska s hlubokou drážkou

Použití řízeného předpětí na kuličkové ložisko s hlubokou drážkou vyžaduje přesnost. Na rozdíl od kuželíkových ložisek, kde je nastavení přímočaré, předpětí kuličkových ložisek obvykle zahrnuje specifické montážní uspořádání a pečlivé měření. Cílem je dosáhnout požadované tuhosti bez generování nadměrného tepla z příliš velkého předpětí.

• Předpětí pružiny (konstantní předpětí): Využívá talířové pružiny nebo vlnové pružiny k aplikaci konzistentní, pevné axiální síly. Tato metoda kompenzuje tepelnou roztažnost a je ideální pro vysokorychlostní aplikace.
• Předpětí v pevné poloze (pevné předpětí): Dosaženo opracováním součástí skříně a hřídele na přesné rozměry, které při upnutí vytvářejí specifické axiální posunutí. Tato metoda poskytuje velmi vysokou tuhost.

Měření axiálního posuvu a předpětí

Nejpřímějším způsobem řízení předpětí je řízení axiálního posunutí ložiska. Když jsou dvě ložiska namontována zády k sobě nebo lícem k sobě, utažením pojistné matice nebo koncového víka se kroužky stlačí k sobě, čímž se zmenší vnitřní vůle na nulu a vytvoří se předpětí. Vztah mezi axiálním posunutím a výslednou silou předpětí je nelineární a lze na něj odkazovat z tabulek výrobců ložisek. Přesné měření je klíčem k úspěchu nastavení předpětí kuličkového ložiska s hlubokou drážkou .

• Pomocí úchylkoměru změřte axiální pohyb vnějšího kroužku při utažení pojistné matice.
• Změřte počáteční moment ložiska. Zvýšení rozběhového momentu je přímým indikátorem použitého předpětí.
• Sledujte provozní teplotu během období počátečního záběhu; rychlý nebo nadměrný nárůst teploty ukazuje na nadměrné předpětí.

Běžné chyby při instalaci a přednastavení, kterým je třeba se vyhnout

I při nejlepším úmyslu mohou jednoduché chyby během instalace vést k okamžitému nebo předčasnému selhání ložiska. Uvědomění si těchto běžných úskalí je prvním krokem k prevenci. Mnoho z těchto chyb přímo souvisí s nedorozuměním směr instalace kuličkového ložiska s hlubokou drážkou nebo těžkopádný přístup techniky řízení předpětí pro kuličková ložiska s hlubokou drážkou .

• Nesprávná orientace těsnění: Instalace utěsněného ložiska s těsněním směrem od kontaminantu, což umožňuje vnikání nečistot.
• Použití nadměrné síly: Narážení ložiska na hřídel nebo do pouzdra, které může způsobit brineling (promáčknutí na oběžné dráze) a poškození těsnění.
• Nesouosost: Zatlačení ložiska na místo, když hřídel a pouzdro nejsou dokonale vyrovnány, vytváří momentové zatížení.
• Přetížení: Použití příliš velkého předpětí, které dramaticky zvyšuje tření, provozní teplotu a vede k rychlému opotřebení a únavě.
• Nedostatečné mazání: Instalace předepjatého ložiska bez správného typu a množství maziva, což vede k okamžitému smyku a přehřátí.

FAQ

Která strana kuličkového ložiska směřuje ven?

U standardního otevřeného ložiska neexistuje žádná "vnější" strana; je symetrický a lze jej instalovat v obou směrech. Kritický faktor vzniká u ložisek s krytem nebo s těsněním. U ložiska s jednoduchým stíněním (ZZ) nebo s jedním těsněním (RS) by měla chráněná strana (strana se štítem nebo těsněním) směřovat „ven“ k nejvýznamnějšímu potenciálnímu zdroji kontaminace, jako je vnější prostředí v prašném prostředí. U ložisek s dvojitým stíněním nebo s dvojitým těsněním (2RS) jsou chráněny obě strany, takže orientace je méně kritická, i když je stále dobrým zvykem zvážit tvrdší stranu. Tento princip je základním kamenem správnosti směr instalace kuličkového ložiska s hlubokou drážkou .

Co se stane, když příliš předepnete kuličkové ložisko?

Nadměrné předpětí je škodlivé a povede k rychlému selhání ložiska. Zvýšený kontaktní tlak mezi kuličkami a oběžnými dráhami způsobuje výrazné zvýšení tření a provozní teploty. Toto vysoké teplo může degradovat mazivo, což vede ke ztrátě mazacího filmu a kontaktu kov na kov. Kombinovaný účinek vysokého napětí a zvýšené teploty urychluje únavu, způsobuje odlupování (odlupování materiálu z oběžných drah) a nakonec zadření ložiska. Proto přesné nastavení předpětí kuličkového ložiska s hlubokou drážkou není otázkou „utaženější je lepší“, ale spíše pečlivé vyvážení pro dosažení požadované tuhosti bez tepelného úniku.

Jak vypočítáte správné předpětí pro ložisko?

Výpočet správného předpětí je technický úkol, který vyvažuje potřebu aplikace na tuhost vůči teplotním limitům ložiska. Neexistuje jediný univerzální vzorec. Proces obvykle zahrnuje: 1. Požadavky na aplikaci: Stanovení potřebné axiální a radiální tuhosti pro systém. 2. Údaje výrobce ložisek: Prohlížení technických katalogů, které často poskytují grafy ukazující vztah mezi axiálním posunutím a silou předpětí pro konkrétní řady ložisek. 3. Systémová analýza: S ohledem na faktory, jako je rychlost otáčení (odstředivá síla ovlivňuje předpětí v úhlových kontaktních párech) a očekávaný tepelný růst hřídele a pouzdra. U kritických aplikací to často dělají zkušení inženýři nebo pomocí specializovaného softwaru poskytovaného výrobci ložisek se zaměřením na přesnost, jako jsou ti, kteří se podílejí na návrhu a výrobě špičkových ložisek.

Můžete předepnout jedno kuličkové ložisko?

Technicky nelze použít skutečné vnitřní předpětí na jedno samostatné kuličkové ložisko stejným způsobem jako na dvojici ložisek s kosoúhlým stykem. Jedno kuličkové ložisko s hlubokou drážkou je axiální ložisko, což znamená, že musí být schopno pojmout určitý axiální pohyb. Můžete však vytvořit předpjatý *systém* použitím dvou kuličkových ložisek s hlubokou drážkou a jejich montáží proti sobě (zády k sobě nebo lícem k sobě) se specifickým axiálním posunutím, čímž se eliminuje vnitřní vůle v obou. Toto uspořádání se někdy používá jako cenově výhodná alternativa k párům ložisek s kosoúhlým stykem v méně náročných přesných aplikacích.
