Dvojitá řádek Úhlové kontaktní ložiska: Návrh, aplikace a průvodce výběrem

Porozumění Dvojitá řádek úhlové kontaktní ložiska kuliček a jejich jedinečné výhody

Dvojitá řada úhlových kontaktních ložisek představují specializovanou kategorii ložisek určených k zpracování kombinovaných zatížení a zároveň nabízejí vysokou přesnost a rigiditu. Na rozdíl od jejich protějšků s jedním řádkem mají tato ložiska dvě řady kuliček s kontaktními úhly, obvykle v rozmezí mezi 25 ° až 40 °, což jim umožňuje udržovat významné axiální zatížení v obou směrech a podstatným radiálním zatížením.

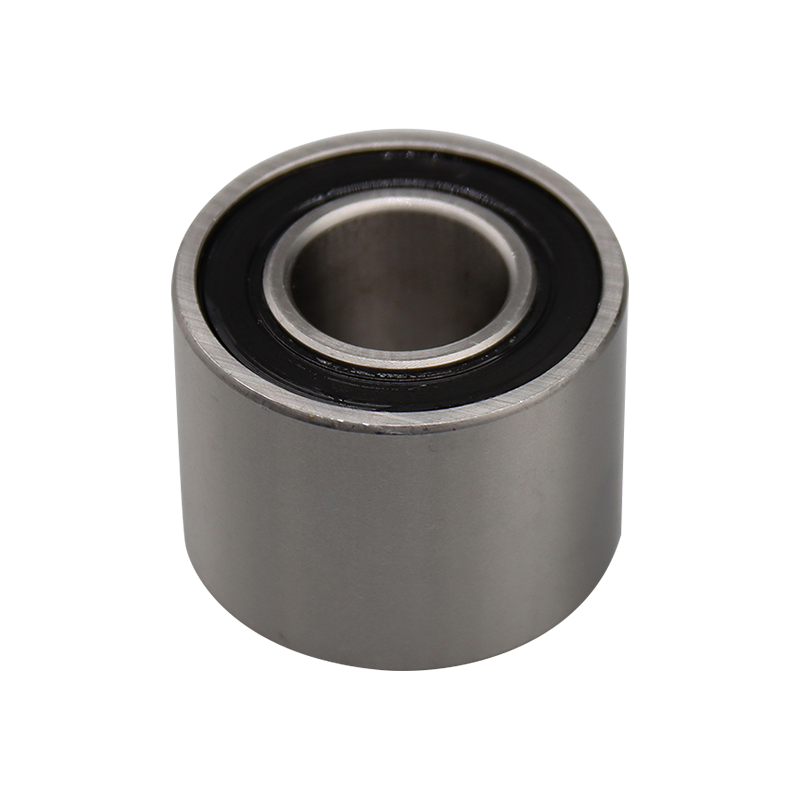

Série 3000A-2RS s dvojitým řádkem úhlové kontaktní ložiska

Klíčové strukturální prvky

Architektura Dvojitá řádek úhlové kontaktní ložiska kuliček Zahrnuje několik výrazných prvků, které přispívají k jejich vynikajícímu výkonu:

• Dvě řady přesných zemí uspořádaných v konfiguraci zády k sobě nebo osobní
• Běžně vyráběné s jednodílným designem vnitřního a vnějšího kruhu pro zvýšenou stabilitu
• Optimalizované kontaktní úhly, které se liší mezi 25 ° až 40 ° v závislosti na požadavcích na aplikaci
• Robustní vzory klece (obvykle mosazné, ocel nebo polymer) pro udržení správného mezeru koule
• Předinstalované konfigurace dostupné pro aplikace vyžadující minimální výchylek

Výkonné charakteristiky

Při porovnání Dvojitá řádek úhlové kontaktní ložiska kuliček K jiným typům ložisek se projevuje několik výhod výkonu:

Jak vybrat dvojitý řádek úhlové kontaktní ložiska Pro konkrétní aplikace

Výběr vhodného Dvojitá řádek úhlové kontaktní ložiska kuliček vyžaduje pečlivé zvážení více operačních parametrů a faktorů prostředí. Výběrový proces by měl odpovídat jak požadavkům na okamžité výkon, tak pro dlouhodobé úvahy o spolehlivosti.

Analýza zatížení a výběr ložiska

Správný výběr ložiska začíná důkladnou analýzou aplikovaných zatížení:

• Určete velikost a směr radiálního zatížení
• Vypočítejte komponenty axiálního zatížení v obou směrech
• Zvažte změny dynamického zatížení a nárazníky
• Vyhodnoťte scénáře kombinovaného zatížení
• Účtovat za libovolnou momentální zatížení, které mohou být přítomny

Rychlostní úvahy

Rozsah provozních rychlostí významně ovlivňuje výběr ložiska:

• Odkaz na hodnocení omezující rychlosti výrobce
• Zvažte požadavky na mazání různými rychlostmi
• Vyhodnoťte charakteristiky generování a rozptylu tepla
• Účtujte pro odstředivé síly při vysokých otáčkách

Dvojitá řádek Úhlová kontakt Instalace ložiska kuličky osvědčené postupy

Správné instalační techniky jsou zásadní pro maximalizaci výkonu a životnosti Dvojitá řádek úhlové kontaktní ložiska kuliček . Nesprávná instalace může vést k předčasnému selhání, zvýšenému šumu a snížené přesnosti.

Příprava předinstalace

Před zahájením instalačního procesu by mělo být dokončeno několik přípravných kroků:

• Ověřte rozměry a tolerance bydlení a tolerance
• Důkladně vyčistěte všechny komponenty
• Připravte příslušné nástroje a vybavení
• Zajistěte správné podmínky pracovního prostředí
• Mít k dispozici správné mazání

Postupy montáže

Skutečný proces montáže vyžaduje pečlivou pozornost k detailům:

• Použijte správné lisovací nástroje, které rovnoměrně distribuují sílu
• Naneste sílu pouze na namontovaný prsten (nikdy skrz koule)
• Během instalace udržujte přesné zarovnání
• Monitor Interference pečlivě se hodí
• Po instalaci ověřte hladkost rotace

Dvojitý řádek Úhlové kontaktní mazání kuličkového ložiska metody a úvahy

Účinné mazání je nezbytné pro optimální výkon a dlouhověkost Dvojitá řádek úhlové kontaktní ložiska kuliček . Mazací systém musí snižovat tření, rozptýlit teplo, chránit před korozí a potenciálně těsnění před kontaminanty.

Kritéria výběru maziva

Výběr správného maziva zahrnuje vyhodnocení několika faktorů:

• Provozní teplotní rozsah
• Rychlostní podmínky (hodnota DN)
• Charakteristiky zatížení
• Podmínky prostředí
• Požadavky na republikaci

Porovnání metod mazání

Odstraňování problémů běžné problémy s úhlovým kontaktem s dvojitým řádkem

I při správném výběru a instalaci, Dvojitá řádek úhlové kontaktní ložiska kuliček může zažít různé operační problémy. Rozpoznání příznaků a identifikace příčin kořenů je nezbytné pro účinné řešení problému.

Běžné režimy selhání a příznaky

Typické problémy s ložiskem se projevují různými pozorovatelnými příznaky:

• Abnormální šum (broušení, kliknutí nebo zvukové zvuky)
• Zvýšené úrovně vibrací
• Zvýšené provozní teploty
• Snížená přesnost rotace
• Viditelné opotřebení nebo poškození po inspekci

Diagnostický přístup

Systematický přístup k odstraňování problémů přináší nejlepší výsledky:

• Dokumentujte provozní podmínky, když se objeví příznaky
• Analyzujte mazací stav a množství
• Zkontrolujte správné montáž a zarovnání
• Vyhodnoťte podmínky zatížení proti specifikacím ložiska
• Zvažte faktory prostředí (kontaminace, vlhkost atd.)

Pokročilé aplikace Dvojitá řádek úhlové kontaktní ložiska kuliček v moderních strojích

Jedinečné schopnosti Dvojitá řádek úhlové kontaktní ložiska kuliček učinit z nich nepostradatelné v různých náročných aplikacích, kde jsou kritické přesnosti, rigidita a zatížení.

Vřetena stroje s vysokou přesností

V aplikacích pro obráběcí stroje tato ložiska poskytují:

• Výjimečná rotační přesnost pro přesné obrábění
• Rigidita odolávat řezacím silám
• Tepelná stabilita pro konzistentní výkon
• Dlouhá životnost za náročných podmínek

Robotické a automatizační systémy

Moderní robotické systémy těží z těchto ložisek prostřednictvím:

• Kompaktní návrh úspory prostoru v kloubených kloubech
• Současné zacházení s radiálním a axiálním zatížením
• Hladké vlastnosti pohybu
• Vysoká tuhost pro polohovou přesnost
