Ložisko jehly: design a aplikace

Ložiska jehly jsou specializovaným typem ložiska válce známého pro svou vysokou kapacitu přenášení zatížení v kompaktním designu. Používají dlouhé, tenké válcové válce (jehly) s poměrem s vysokým délkou k průměru, což z nich činí ideální pro aplikace s omezeným radiálním prostorem. Tento článek zkoumá použití ložisek jehly a klíčových aspektů konstrukce ložiska jehly, včetně srovnání výkonu s jinými typy ložisek.

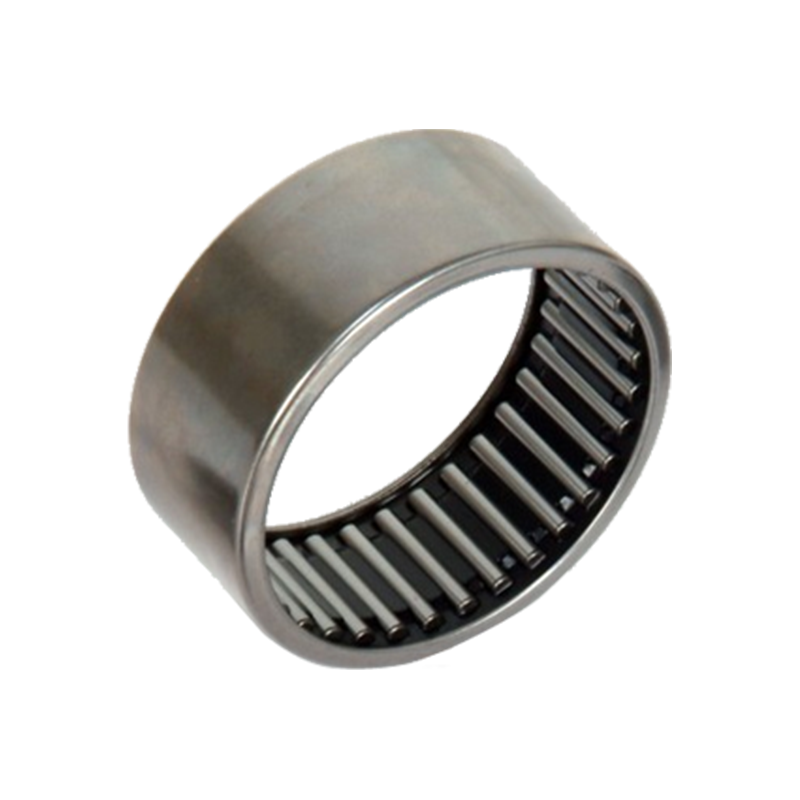

Ložisko jehly BK řady

Použití ložiska jehly

Ložiska jehly se široce používají v průmyslových odvětvích, kde jsou kritická omezení prostoru a požadavky na vysoké zatížení. Některé běžné aplikace zahrnují:

Automobilové přenosy: Používá se v převodovkách, sestavách spojky a diferenciálních systémech kvůli jejich schopnosti zvládnout vysoké radiální zatížení v těsných prostorech.

Aerospace & Defense: Zaměstnávané v letadlových motorech, přistávacím vybavení a rotorových systémech pro jejich trvanlivost a lehké vlastnosti.

Průmyslové stroje: Nalezeno v tiskových lisch, textilních strojích a robotice, kde je nezbytná přesnost a kompaktnost.

Lékařské vybavení: Používá se v zobrazovacích zařízeních a chirurgických nástrojích díky jejich hladkému provozu a spolehlivosti.

Porovnání výkonu: Ložiska jehly vs. kuličková ložiska

Ložiska jehly překonávají kuličková ložiska v zatížení a účinnosti prostoru, ale jsou méně vhodná pro vysokorychlostní aplikace.

Design jehly

Konstrukce ložisek jehly se zaměřuje na maximalizaci zatížení při minimalizaci prostoru. Klíčové úvahy o designu zahrnují:

1. Geometrie válce
Jehly válce mají délku 3-10krát vyšší než jejich průměr, což umožňuje vyšší distribuci zatížení.
Přesné broušení zajišťuje jednotný kontakt s dráhami a snižuje koncentrace napětí.

2. konfigurace klece a závody
Ložiska jehly nakreslené jehlice: mají tenký vnější kroužek, ideální pro lehké aplikace.
Obrobená ložiska jehly jehly: Mají pevné vnitřní/vnější kroužky pro těžké použití.

Cage vs. úplný doplněk:
Konstrukce v kleci snižují tření a umožňují vyšší rychlosti.
Návrhy plného komplementu (bez klece) maximalizují nakládací kapacitu, ale omezují rychlost.

3. výběr materiálu
Standard: Chrome Steel (SAE 52100) pro obecné aplikace.
Vysoce výkonná: keramická nebo nerezová ocel pro korozivní nebo extrémně teplotní prostředí.

4. mazání a těsnění
Mazání tuku nebo oleje je rozhodující pro snížení opotřebení.
Integrovaná těsnění nebo štíty brání kontaminaci v drsném prostředí.
