LME..UU..Nastavitelná lineární kuličková ložiska řady AJ jsou inovativní komponenty navržené speciálně pro vysoce přesné pohybové aplikace. Využívá vysoce kvalitní ocel a pokročilou technologii povrchové úpravy pro zajištění odolnosti proti opotřebení a životnosti. Tato řada výrobků má nastavitelné konstrukční provedení a uživatelé mohou nastavit vůli ložisek podle specifických potřeb, čímž dosáhnou lepší provozní přesnosti a stability. LME..UU..Ložiska řady AJ jsou široce používána v automatizačních zařízeních, mechanickém zpracování, 3 D tisku a dalších oborech a mohou účinně snížit tření a zlepšit efektivitu pohybu. Kromě toho je způsob instalace této řady jednoduchý a přizpůsobivost je silná, takže je pro uživatele výhodné rychle vyměnit různá zařízení. Ať už v provozním prostředí s vysokým zatížením nebo vysokou rychlostí, LME..UU..Řada AJ si dokáže udržet vynikající výkon a stát se důležitou součástí moderní průmyslové automatizace.

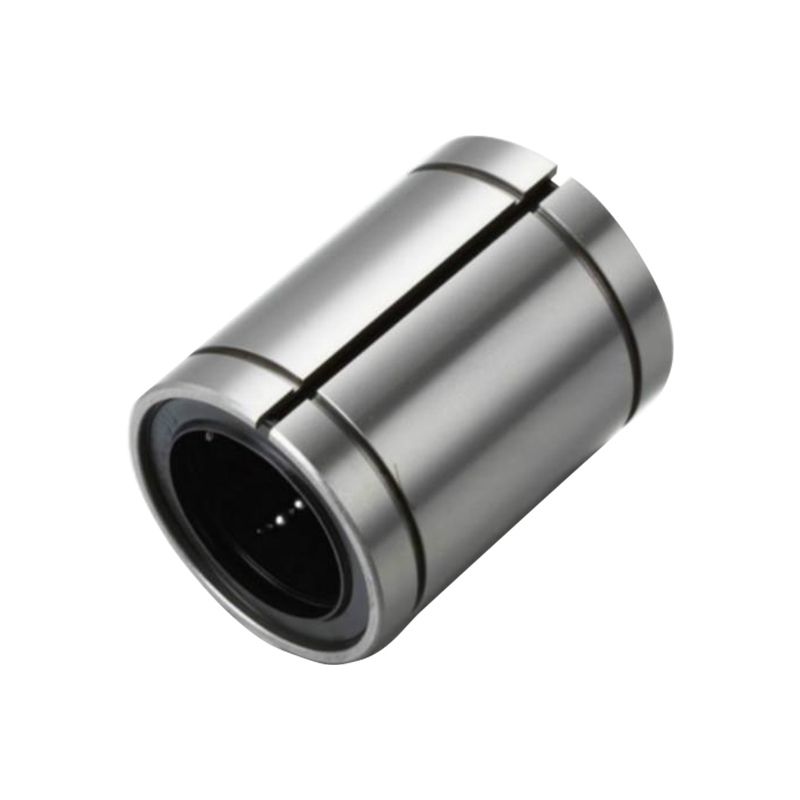

LME..UU..Regulovatelná lineární ložiska AJ jsou navržena tak, aby poskytovala řízenou vnitřní vůli, která je kritická pro aplikace vyžadující vysokou přesnost a tuhost. Tato řada se zabývá výzvou řízení potenciálních rozměrových změn v hřídelích a pouzdrech, což může vést ke snížení výkonu systému. Integrací štěrbinového vnějšího kroužku se seřizovacím šroubem umožňují tato lineární kuličková ložiska přesné nastavení předpětí nebo vůle, což zajišťuje optimální lineární pohyb a minimalizuje vibrace.
Nastavitelná lineární kuličková ložiska jsou vhodná pro aplikace, které vyžadují vysokou přesnost a řízenou vůli. Mezi klíčové oblasti použití patří:
Standardní LME..Ložiska UU jsou vyráběna ve specifickém rozsahu vůlí, který nemusí být vždy optimální pro každou aplikaci, zejména při řešení změn průměru hřídele. Naproti tomu LME..UU..Řada AJ poskytuje možnost ručně upravit vůli po instalaci. Tato funkce umožňuje inženýrům eliminovat vůli, dosáhnout lehkého předpětí a výrazně zvýšit tuhost systému a přesnost polohy. Pro podrobné srovnání na základě vašich specifických požadavků na zatížení a cestování se prosím obraťte na náš technický tým.
Nechtěné vibrace nebo chvění často vyplývají z nadměrné vůle mezi lineárním ložiskem a hřídelí. LME..UU..Řada AJ tento problém přímo řeší tím, že umožňuje přesné nastavení vůle. Postupným utahováním seřizovacího šroubu můžete snížit vůli na minimum nebo dokonce zavést mírné předpětí, které absorbuje vibrace a vede k plynulejšímu, konzistentnějšímu lineárnímu pohybu. Správné nastavení závisí na konkrétní zátěži, rychlosti a podmínkách prostředí vaší aplikace. Naši inženýři vám mohou poskytnout bezplatnou analýzu, která vám pomůže určit optimální nastavení předpětí.

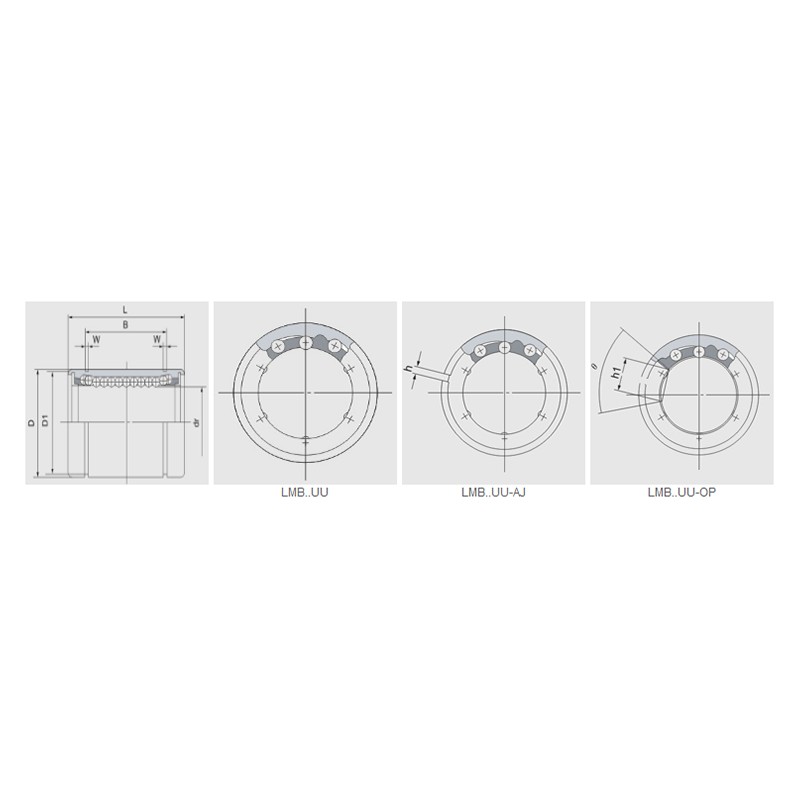

Parametry produktu
| Pryskyřičný držák | Jmenovitý průměr hřídele | dr | Hlavní rozměry a tolerance | Výstřednost | Radiální clearance (Max) | Základní jmenovitý náklad (kN) | |||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| LME...UU | Kulový okruh | Hmotnost (kg) | LME...UU-AJ | Kulový okruh | Hmotnost | LME...UU-OP | Kulový okruh | Hmotnost (kg) | mm | mm | Tolerance | Tolerance | D mm | Tolerance(μm) | L mm | Tolerance(μm) | B mm | Tolerance(μm) | W(mm) | D1(mm) | h(mm) | h1(mm) | ì | Dynamický | Statický | ||
| LME3 | 4 | 1.35 | — | — | — | — | — | — | 3 | 3 | — | 8/0 | 7 | 0/-8 | 10 | 0/-120 | — | — | — | — | — | — | — | 10 | -3 | 69 | 105 |
| LME4 | 4 | 1.9 | — | — | — | — | — | — | 4 | 4 | — | 8/0 | 8 | 0/-8 | 12 | 0/-120 | — | — | — | — | — | — | — | 10 | -3 | 88 | 127 |
| LME5UU | 4 | 11 | LME5UU-AJ | 4 | 10 | — | — | — | 5 | 5 | — | 8/0 | 12 | 0/-8 | 22 | 0/-200 | 14.5 | 0/-200 | 1.1 | 11.5 | 1 | — | — | 12 | -3 | 206 | 265 |
| LME8UU | 4 | 20 | LME8UU-AJ | 4 | 19.5 | — | — | — | 8 | 8 | — | 8/0 | 16 | 0/-8 | 25 | 0/-200 | 16.5 | 0/-200 | 1.1 | 15.2 | 1 | — | — | 12 | -3 | 265 | 402 |
| LME10UU | 4 | 29.5 | LME10UU-AJ | 4 | 29 | LME10UU-OP | 3 | 23 | 10 | 10 | — | 8/0 | 19 | 0/-9 | 29 | 0/-200 | 22 | 0/-200 | 1.3 | 18 | 1 | 6.8 | 80° | 12 | -4 | 372 | 549 |
| LME12UU | 4 | 41 | LME12UU-AJ | 4 | 40 | LME12UU-OP | 3 | 32 | 12 | 12 | — | 8/0 | 22 | 0/-9 | 32 | 0/-200 | 22.9 | 0/-200 | 1.3 | 21 | 1.5 | 7.5 | 78° | 12 | -4 | 510 | 784 |
| LME16UU | 5 | 57 | LME16UU-AJ | 5 | 56 | LME16UU-OP | 4 | 44 | 16 | 16 | — | 9/-1 | 26 | 0/-9 | 36 | 0/-200 | 24.9 | 0/-200 | 1.3 | 24.9 | 1.5 | 10 | 78° | 12 | -4 | 578 | 892 |
| LME20UU | 5 | 91 | LME20UU-AJ | 5 | 90 | LME20UU-OP | 4 | 75 | 20 | 20 | — | 9/-1 | 32 | 0/-11 | 45 | 0/-200 | 31.5 | 0/-200 | 1.6 | 30.3 | 2 | 10 | 60° | 15 | -6 | 862 | 1370 |
| LME25UU | 6 | 215 | LME25UU-AJ | 6 | 212 | LME25UU-OP | 5 | 181 | 25 | 25 | — | 11/-1 | 40 | 0/-11 | 58 | 0/-300 | 44.1 | 0/-300 | 1.85 | 37.5 | 2 | 12.5 | 60° | 15 | -6 | 980 | 1570 |
| LME30UU | 6 | 325 | LME30UU-AJ | 6 | 320 | LME30UU-OP | 5 | 272 | 30 | 30 | — | 11/-1 | 47 | 0/-11 | 68 | 0/-300 | 52.1 | 0/-300 | 1.85 | 44.5 | 2 | 12.5 | 50° | 15 | -8 | 1570 | 2740 |
| LME40UU | 6 | 705 | LME40UU-AJ | 6 | 694 | LME40UU-OP | 5 | 600 | 40 | 40 | — | 13/-2 | 62 | 0/-13 | 80 | 0/-300 | 60.6 | 0/-300 | 2.15 | 59 | 3 | 16.8 | 50° | 17 | -8 | 2160 | 4020 |
| LME50UU | 6 | 1130 | LME50UU-AJ | 6 | 1110 | LME50UU-OP | 5 | 970 | 50 | 50 | — | 13/-2 | 75 | 0/-13 | 100 | 0/-300 | 77.6 | 0/-300 | 2.65 | 72 | 3 | 21 | 50° | 17 | -13 | 3820 | 7940 |
| LME60UU | 6 | 250 | LME60UU-AJ | 6 | 20 | LME60UU-OP | 5 | 1580 | 60 | 60 | — | 13/-2 | 90 | 0/-15 | 125 | 0/-400 | 101.7 | 0-400 | 3.15 | 86.5 | 3 | 27.2 | 54° | 20 | -13 | 4700 | 9800 |
