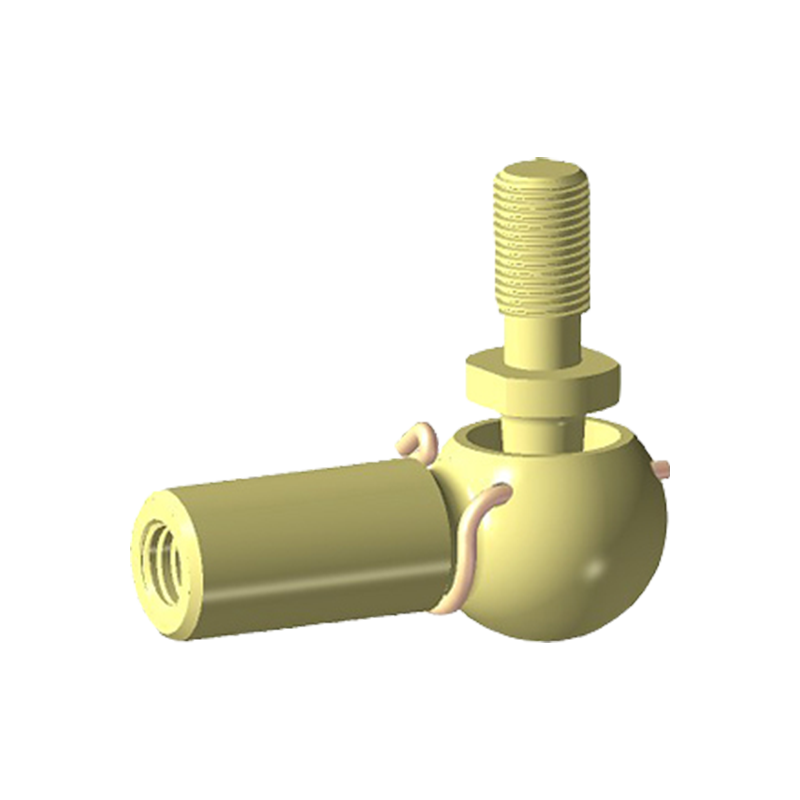

Ložisko série SQG série kulových kloubů je vysoce výkonná komponenta mechanického připojení, která se široce používá v různých průmyslových a mechanických zařízeních. Toto ložisko vyrobené z vysoce kvalitních materiálů má vynikající odolnost proti opotřebení a korozi a je schopno normálně fungovat za extrémních podmínek. Konstrukce řady SQG mu dává vynikající kapacitu nesoucí zátěž a flexibilní rozsah pohybu, vhodný pro různé formy pohybu, jako je rotace, houpačka a axiální pohyb. Struktura kulového kloubu může navíc účinně snížit tření a zlepšit účinnost přenosu. Ložiska SQG řady kuličkové kloubní tyče se široce používají v automobilech, leteckém prostoru, výrobě strojů a dalších polích a jsou klíčovými komponenty, aby byla zajištěna stabilita a spolehlivost mechanických systémů.

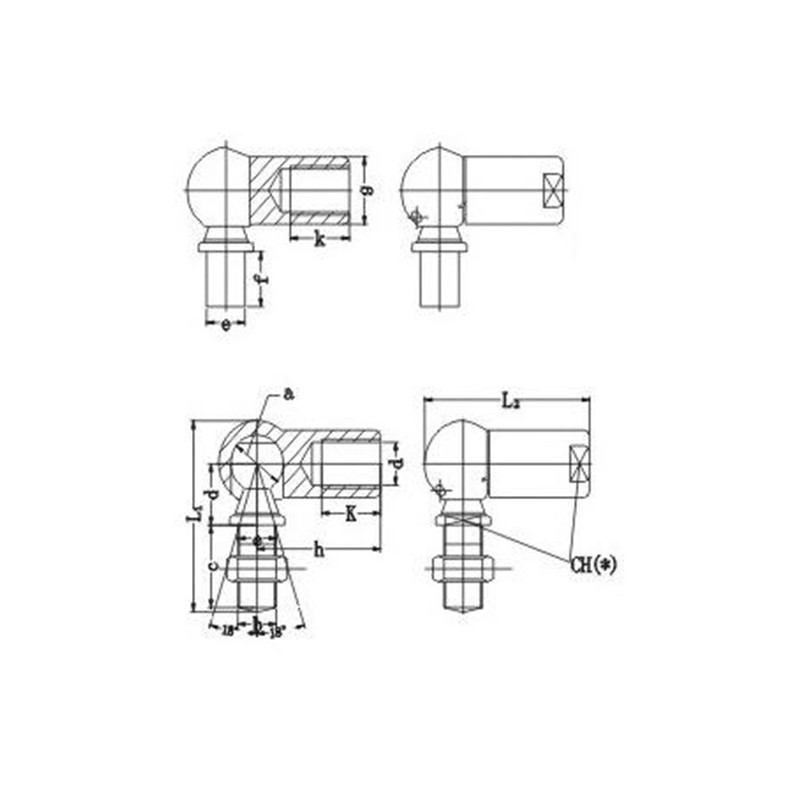

Parametry produktu
| Označení | Rozměry （mm） | Hodnocení statického zatížení (KN) | Hmotnost (kg) | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| D1 | D2 | D3 | L1 | L2 | L3 | S | L1 | D1 | D3 | α ° ≈ | |||
| SQG5 | M5 | 8 | 8 | 10.2 | 10.2 | 9 | 7 | 22 | 8 | 12.8 | 10 | 2.2 | 0.015 |
| SQG6 | M6 | 10 | 10 | 11.5 | 12.5 | 11 | 8 | 25 | 10 | 14.8 | 15 | 3.5 | 0.025 |
| SQG8 | PAN | 14 | 13 | 14 | 16.5 | 13 | 11 | 30 | 13 | 193 | 15 | 6.6 | 0.053 |
| SQG10 | M10 | 16 | 16 | 15.5 | 20 | 16 | 13 | 35 | 16 | 24 | 15 | 10 | 0.104 |
| SQG12 | M12 | 16 | 16 | 15.5 | 20 | 16 | 13 | 35 | 16 | 24 | 15 | 16 | 0.104 |
| SQG14 | M14 × 1,5 | 19 | 19 | 21.5 | 28 | 20 | 16 | 45 | 22 | 30 | 15 | 19 | 0.221 |
| SQG14/B5 | M14 × 2 | 19 | 19 | 21.5 | 28 | 20 | 16 | 45 | 22 | 30 | 15 | 26 | 0.221 |
