BROD Ložisko pro uvolnění spojky v automobilovém průmyslu
BROD Ložisko pro uvolnění spojky v automobilovém průmyslu
BROD Ložisko pro uvolnění spojky v automobilovém průmyslu

BROD

Vypínací ložisko spojky Ford je důležitou součástí převodovky ve vozidlech Ford. Slouží především k ovládání oddělení a kombinace spojky během jízdy. Je umístěn ve spojkovém systému a je spojen se spojkovým pedálem a přítlačným kotoučem. Působením tlaku vypínací ložisko rozpojí spojku, což umožňuje hladké řazení. Vysoce kvalitní vypínací ložiska mohou snížit tření a opotřebení, zlepšit plynulost řazení a jízdní komfort. Navíc je často navržen s ohledem na odolnost vůči vysokým teplotám a korozi, aby se vyrovnal s výzvami různých jízdních podmínek. Pravidelná kontrola a výměna vypínacího ložiska spojky může účinně prodloužit životnost spojkového systému a zajistit spolehlivost a bezpečnost vozidla.

Odeslat poptávku
FORD Uvolňovací ložisko

Vypínací ložisko spojky FORD Automotive

Vypínací ložisko spojky pro automobilové aplikace Ford funguje jako kritické rozhraní mezi membránovou pružinou spojky a hydraulickým nebo mechanickým ovládacím systémem. Tato součást převádí sílu pedálu na axiální pohyb a odpojuje setrvačník motoru od vstupního hřídele převodovky. Ložisko má samostředící konstrukci se zakřivenou kontaktní plochou, která udržuje vyrovnání s prsty membránové pružiny během pohybu spojkového pedálu. Jednotka je vyrobena z jednodílného taženého vnějšího kroužku a zesíleného vnitřního kroužku, a proto podporuje axiální zatížení vznikající při vypínání spojky. Oběžná dráha ložiska je indukčně kalená na 60-64 HRC, což zajišťuje odolnost proti brinelování při opakovaných cyklech záběru. Rozsah provozních teplot je -40 °C až 150 °C, kompatibilní se standardním prostředím skříně spojky. Mazací náplň využívá vysokotlaký lithiový komplex s EP aditivy, utěsněný dvoubřitým kontaktním těsněním, aby se zabránilo vnikání nečistot z prachu spojky.

50 000 cykly zapojení
0,3-0,5 mm tolerance axiální vůle

Technické parametry

Rozsah vnitřního průměru
30 mm až 48 mm
Rozsah vnějšího průměru
52 mm až 75 mm
Rozsah šířky
28 mm až 42 mm
Dynamická únosnost
12,5 kN až 28,0 kN

Vybavení platformy Ford

  • Focus / C-Max (MT82, převodovka B6)
  • Fiesta / EcoSport (převodovka IB5, B5)
  • Mondeo / Galaxy (M66, 6 rychlostí)
  • Transit / Tourneo (MT82, VMT6)
  • Mustang (MT82, Tremec)

Materiálové složení

  • Vnější kroužek: cementovaný 20MnCr5
  • Vnitřní kroužek: průběžně kalený 100Cr6
  • Klec: PA66 vyztužená skelnými vlákny
  • Těsnění: FKM s prachovým břitem
  • Mazací tuk: Klüber Isoflex Topas NB52

Základní specifikace

01
Samovyrovnávací kulová kontaktní plocha snižuje zatížení hran na prsty membrány spojky
02
Předem namazaná utěsněná jednotka s bezúdržbovým provozem pro servisní interval 100 000 km
03
Axiální tuhost 2,8 kN/mm pro konzistentní pocit ze spojkového pedálu
04
Mechanismus kompenzace odstředivého vyhazování zabraňuje tahu způsobenému rotací

Porovnání vypínacích ložisek — specifikace Ford OE

Parametr Řada 23200 (standardní) Verze Ford HD
Statické axiální zatížení (C0a) 24 kN 32 kN
Max. uvolnit zdvih 9,5 mm 11,2 mm
Tepelná odolnost 120 °C 150 °C
Typ těsnění Jediný ret Labyrint dvojitých prachových rtů

Běžné technické dotazy

Jak diagnostikovat selhání vypínacího ložiska v manuálních převodovkách Ford?
Slyšitelné cvrlikání nebo skřípání při částečném sešlápnutí spojkového pedálu signalizuje degradaci ložiska. Úplné selhání se projevuje zvýšenými vibracemi pedálu a potížemi se zařazením zpětného chodu. Měření axiální koncové vůle přesahující 1,2 mm potvrzuje opotřebení přesahující provozní limit.
Kompatibilita se systémy dvouhmotového setrvačníku (DMF).
Ložisko je validováno pro DMF aplikace s axiální oscilací do 0,8 mm. U motorů Ford EcoBoost vybavených samonastavitelnými spojkami (SAC) použijte kód varianty FB s prodlouženou vodicí objímkou ​​o délce 12 mm.
Specifikace montážního momentu a předpětí
Aplikujte 25 Nm pro uvolnění čepu vidlice. Vodicí trubku namažte Molykote G-n plus. Během montáže nestlačujte ložisko silou krytu spojky – předpínací pružina musí zůstat nestlačená až do připojení hydraulického vedení.
Servisní upozornění Při údržbě sestavy spojky vždy vyměňte vypínací ložisko. Opětovné použití ložiska na nové přítlačné desce způsobuje nerovnoměrné opotřebení a snižuje životnost o 40 % až 60 %. U modelů Focus a Mondeo s hydraulickým soustředným slave válcem (CSC) před instalací zkontrolujte hydraulické potrubí, zda není znečištěné.

Parametry produktu

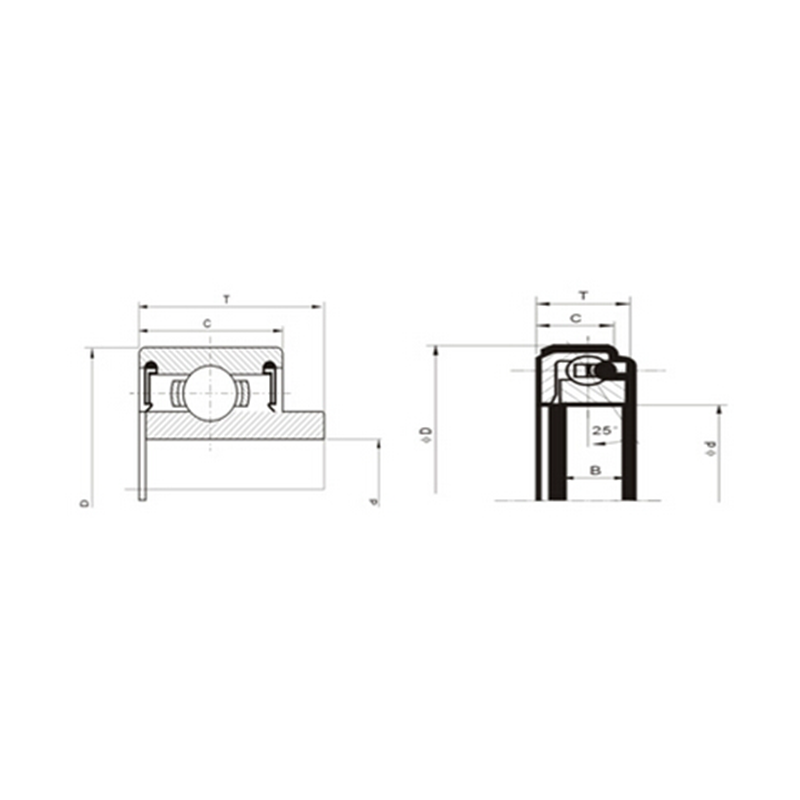

OE NO. Č. SKF Aplikace Okrajové rozměry (mm)
d D h W
H606-16-510 VKC3507 FORD 36 54 24.5 77.7
E301-16-510A VKC3568 FORD 33.1 50 24.5 77.4
FE62-16-510 3600 VKC FORD 36.3 54 24.5 77.8
E8BZ-7548-A VKC3602 FORD 29.2 47 21.4 37.8
