Řada 1600

Kuličkové ložisko řady 1600 s hlubokou drážkou je široce používané valivé ložisko. Má vlastnosti nízkého třecího odporu a vysoké rychlosti a může odolat radiálnímu zatížení nebo kombinovanému radiálnímu a axiálnímu zatížení. Tato řada ložisek se skládá z vnějšího kroužku, vnitřního kroužku, sady ocelových kuliček a sady klecí. Existují různé modely, jako je 16011, 16012 atd., s vnitřním průměrem od 25 mm do 100 mm a vnější průměry a tloušťky se také liší. Díky svému vynikajícímu výkonu a široké škále aplikací hrají kuličková ložiska řady 1600 důležitou roli ve strojírenství, automobilech, výtazích a dalších průmyslových odvětvích.

Odeslat poptávku

Představení produktu

Kuličková ložiska řady 1600 používají konstrukci s extra širokým průřezem, která poskytuje vyšší radiální únosnost a lepší stabilitu hřídele než standardní ložiska s lehkým průřezem se stejným vrtáním. Průměry otvorů pokrývají 10 mm až 50 mm, vnější průměry 26 mm až 80 mm a šířky 8 mm až 18 mm, což umožňuje, aby se řada montovala do skříní tam, kde na zatížení záleží více než na kompaktnosti. Výroba se řídí hraničními rozměry ISO 15. Standardem jsou lisované ocelové klece, pro nízkohlučné polohy jsou nabízeny klece z polyamidu. Třídy vůle CN, C3 a C4 jsou volitelné ve fázi objednávky a otevřené, ZZ a 2RS varianty těsnění sdílejí stejnou hraniční platformu. Každá šarže je dodávána se zprávami o rozměrové kontrole a materiálovými certifikáty.

Extra široká sekce

Širší kroužky zvyšují radiální kapacitu a zlepšují stabilitu hřídele při trvalém zatížení při zachování rozměrů vrtání beze změny.

Jedna hraniční platforma

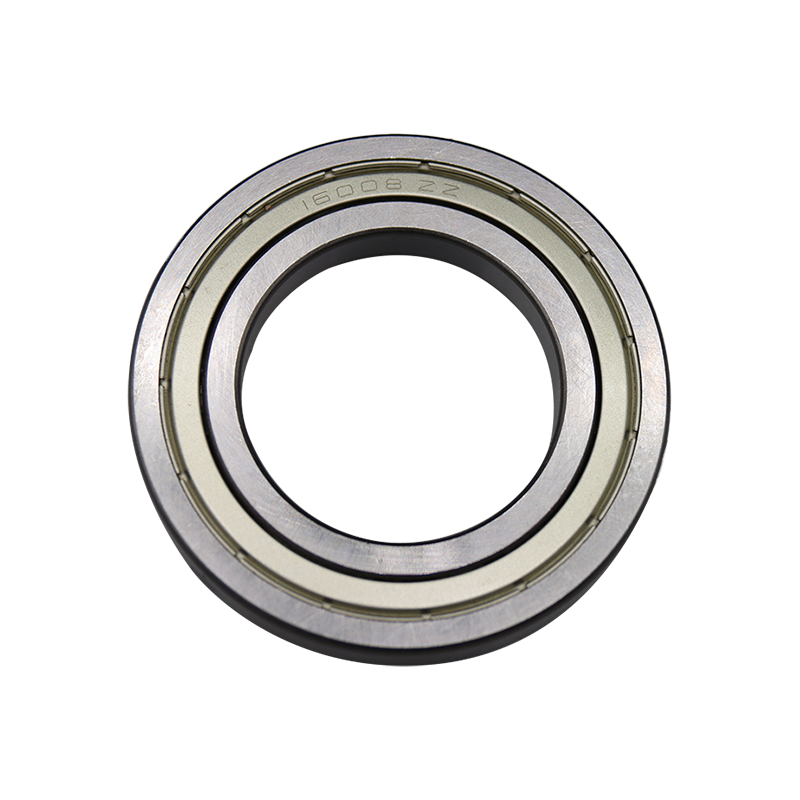

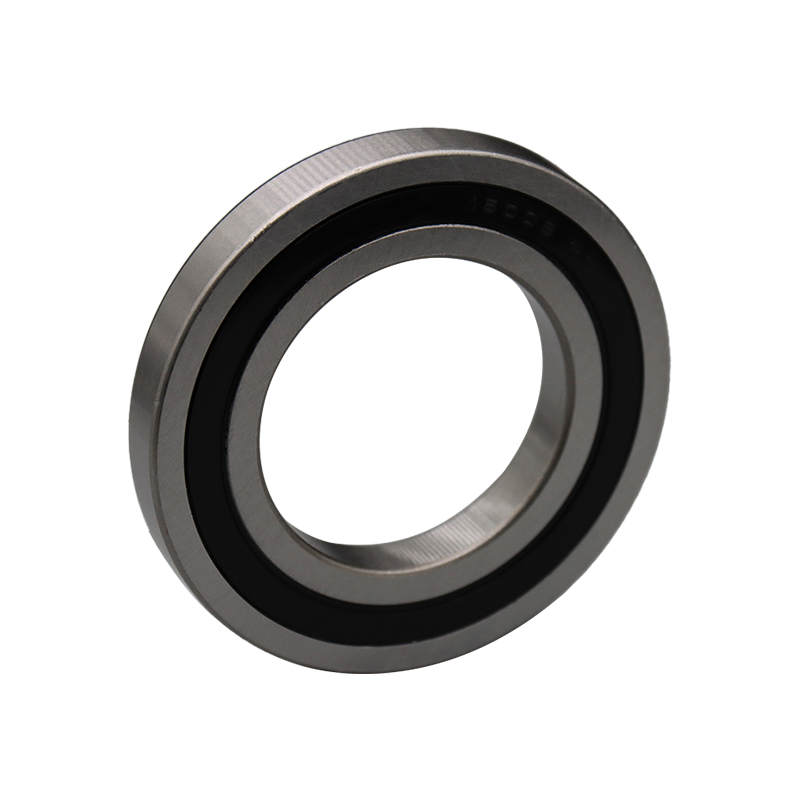

Varianty Open, ZZ a 2RS a také třídy vůle sdílejí stejné rozměry, takže jedna rodina dílů pokrývá několik montážních linek.

Uzamčené parametry dávky

Nastavení procesu jsou fixní pro každou sérii, přičemž přesnost chodu je udržována v rámci dohodnutých tolerančních pásem napříč opakujícími se nákupními objednávkami.

Inspekční balíček

Záznamy o šaržích, zprávy o rozměrech a materiálové certifikáty putují s každou zásilkou pro příchozí kontroly a audity.

Odkaz na objednávku

Průměr vrtání 10 mm - 50 mm

Vnější průměr 26 mm - 80 mm

Šířka 8 mm - 18 mm

Dynamická únosnost 7,0 kN - 30,0 kN

Statická únosnost 3,8 kN - 18,5 kN

Možnosti klece Lisovaná ocel / polyamid

Odbavovací třídy CN / C3 / C4

Varianty těsnění Otevřené / ZZ / 2RS

Přesné možnosti P0 / P6

Balení Průmyslový karton / velkoobjemový zásobník

Kde je uvedena řada

Průmyslová čerpadla

Podpěra hřídele v odstředivých a objemových čerpadlech, která potřebují dodatečný radiální okraj.

Převodové redukce

Ložiska vstupního a výstupního hřídele v lehkých a středních redukčních jednotkách s omezeným prostorem ve skříni.

Elektromotory

Podpora rotoru, kde širší sekce zlepšuje stabilitu při trvalém zatížení.

Dopravníkové systémy

Valivá ložiska v zařízeních pro manipulaci s materiálem se středními radiálními požadavky.

Zemědělské stroje

Polohy pohonu a volnoběhu u nářadí vystaveného prachu a sezónním výkyvům teplot.

Textilní vybavení

Válcová podpora ve zpracovatelských strojích, která běží nepřetržitě stabilní rychlostí.

Dotazy kupujících

Jak je na tom řada 1600 v porovnání s řadou 6200?

Řada 1600 má širší průřez než řada 6200 se stejným vrtáním, což poskytuje větší radiální kapacitu a lepší stabilitu hřídele. Výběr závisí na tom, zda je limitujícím faktorem prostor pro bydlení nebo rozpětí nákladu.

Jsou snadno dostupné verze C3?

Povolení C3 je drženo v polotovarech pro běžné velikosti a potvrzeno na řádkovou položku ve fázi objednávky. CN zůstává výchozí třídou pro dostupnost v plné velikosti.

Lze v jedné objednávce kombinovat různé varianty těsnění?

Ano. Varianty Open, ZZ a 2RS sdílejí hraniční rozměry, takže v jedné objednávce se může objevit několik konfigurací těsnění, které jsou potvrzeny na listu se specifikacemi.

Jaká dokumentace doprovází hromadné zásilky?

Hromadné zásilky zahrnují záznamy o číslech šarží, zprávy o rozměrových kontrolách a materiálové certifikáty. Další dokumenty potřebné pro vstupní kontrolu lze sjednat při potvrzení objednávky.

Skladové a linkové poznámky

Balení integrity

Uchovávejte obaly zabraňující korozi utěsněné, dokud se neobjeví na straně vedení. Otevřený obal nasává vlhkost během teplotních cyklů a zanechává skvrny, které selžou při vstupní kontrole.

Směr lisovaného uložení

Aplikujte sílu na kroužek pod rušením. Zatížení procházející sadou kuliček zanechává prohlubně, které se vynoří jako hluk při chodu, jakmile sestava dosáhne provozní rychlosti.

Kontrola stavu vrtání

Před montáží ověřte kulatost a povrchovou úpravu. Třísky a otřepy mění efektivní rušení a zkracují životnost v nepřetržitém provozu.

Otevřená varianta mazání

Přizpůsobte viskozitu základního oleje rychlosti a teplotě. Utěsněné varianty jsou dodávány předem naplněné a nevyžadují žádný krok mazání před montáží.

Série 1600 extra široká průmyslový dodavatelský program sledovatelnost šarže

Označení ložiska	Rozměr (mm)				Základní nosnost (kN)		Hodnocení rychlosti (ot./min)		Hmotnost
Označení ložiska	d	D	B	rs min	Cr	Cor	Namazat	Olej	(kg)
16001	12	28	7	0.3	5.1	2.39	26000	30000	0.019
16002	15	32	8	0.3	5.6	2.83	22000	26000	0.025
16003	17	35	8	0.3	6.8	3.35	20000	24000	0.032
16004	20	42	8	0.3	7.9	4.5	18000	21000	0.051
16005	25	47	8	0.3	8.35	5.1	15000	18000	0.06
16006	30	55	9	0.3	11.2	7.35	13000	15000	0.091
16007	35	62	9	0.3	11.7	8.2	12000	14000	0.11
16008	40	68	9	0.3	12.6	9.65	10000	12000	0.125
16009	45	75	10	0.6	12.9	10.5	9000	11000	0.171
16010	50	80	10	0.6	13.2	11.3	8400	9800	0.18
16011	55	90	11	0.6	18.6	15.3	7700	9000	0.258
16012	60	95	11	0.6	20	17.5	7000	8300	0.283
16013	65	100	11	0.6	20.5	18.7	6500	7700	0.307
16014	70	110	13	0.6	24.4	22.6	6100	7100	0.441
16015	75	115	13	0.6	25	24	5700	6700	0.464
16016	80	125	14	0.6	25.4	25.1	5300	6200	0.597
16017	85	130	14	0.6	25.9	26.2	5000	5900	0.626
16018	90	140	16	1	33.5	33.5	4700	5600	0.848
16019	95	145	16	1	34.5	35	4500	5300	0.885
16020	100	150	16	1	35	36.5	4200	5000	0.91
16021	105	160	18	1	52	50.5	4000	4700	1.2
16022	110	170	19	1	57.5	56.5	3800	4500	1.46
16024	120	180	19	1	63	63.5	3500	4100	1.56
16026	130	200	22	1.1	80	79.5	3200	3800	2.31
16028	140	210	22	1.1	82	85	3000	3500	2.45
16030	150	225	24	1.1	96.5	101	2800	3200	3.07
16032	160	240	25	1.5	99	108	2600	3000	3.64
16034	170	260	28	1.5	119	128	2400	2800	4.93
16036	180	280	31	2	117	134	2300	2700	6.49
16038	190	290	31	2	134	156	2100	2500	6.77
16040	200	310	34	2	142	160	2000	2400	8.68
