Kuličková ložiska s hlubokou drážkou řady 6900 | Nízkoprofilová ložiska pro kompaktní stroje

Řada 6900

The Kuličkové ložisko řady 6900 s hlubokou drážkou je přesné ložisko s vnitřním průměrem 10mm, vnějším průměrem 22mm a tloušťkou 6mm. Toto ložisko je široce používáno v motorech, vodních čerpadlech, elektrickém nářadí, vzduchových kompresorech, domácích spotřebičích a dalších zařízeních a je oblíbené pro svou vysokou nosnost a stabilní provoz. Ložiska řady 6900 zároveň vyžadují vysokou přesnost výroby a jsou vhodná pro vysokorychlostní rotaci a ložiska pro určitá radiální zatížení. Jsou nepostradatelnými klíčovými součástmi mnoha mechanických zařízení.

Odeslat poptávku

6900

série

Deep Groove

Kuličkové ložisko

ŠIROKÝ SEKCE · VÝROBNÍ DODÁVKA · ISO 15

Kuličková ložiska řady 6900 zaujímají pozici širšího průřezu v rozsahu hlubokých drážek s lehkým průřezem a poskytují větší radiální kapacitu než řada 6800 při menším vnějším průměru než ekvivalentní velikost 6200. Pokrytí otvorů se pohybuje od 10 mm do 50 mm, s vnějším průměrem od 22 mm do 72 mm. Výroba se řídí hraničními rozměry ISO 15. Standardně jsou dodávány lisované ocelové klece, pro nižší hlučnost je k dispozici polyamid vyztužený skelnými vlákny. Třídy vůle CN, C3 a C4 jsou volitelné ve fázi objednávky a konfigurace těsnění je pevně stanovena pro každou položku. Záznamy o šarži a zprávy o rozměrové kontrole doprovázejí každou zásilku.

Kapacita ve světlé části

Širší kroužky než řada 6800 zvyšují jmenovité radiální zatížení, aniž by se přesunuli na obálku 6200.

Konfigurace ve fázi objednávky

Vůle, klec a těsnění jsou upevněny na linii nákupní objednávky na jedné hraniční platformě.

Opakovatelný dávkový výstup

Uzamčené parametry procesu udržují přesnost chodu v dohodnutých tolerančních pásmech.

Inspekční stezka

Záznamy o šaržích, zprávy o rozměrech a certifikáty materiálu putují s každou zásilkou.

REFERENCE OBJEDNÁVKY

Bore 10–50 mm

Vnější 22–72 mm

Šířka 6–12 mm

Dynamic C 4,6–24,0 kN

Statické C0 2,4–14,5 kN

Klec Ocel / PA

Odbavení CN / C3 / C4

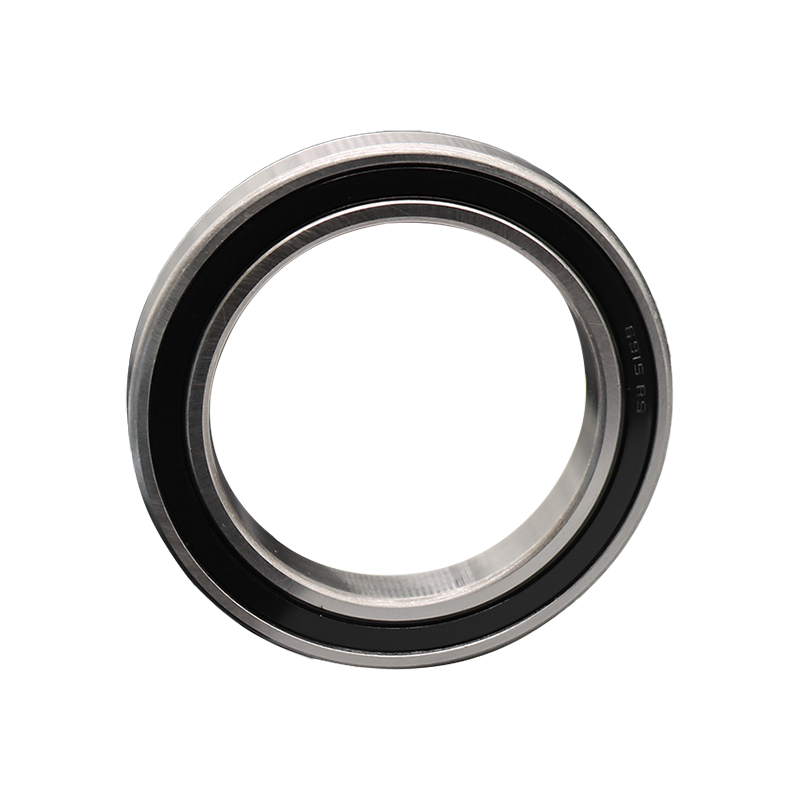

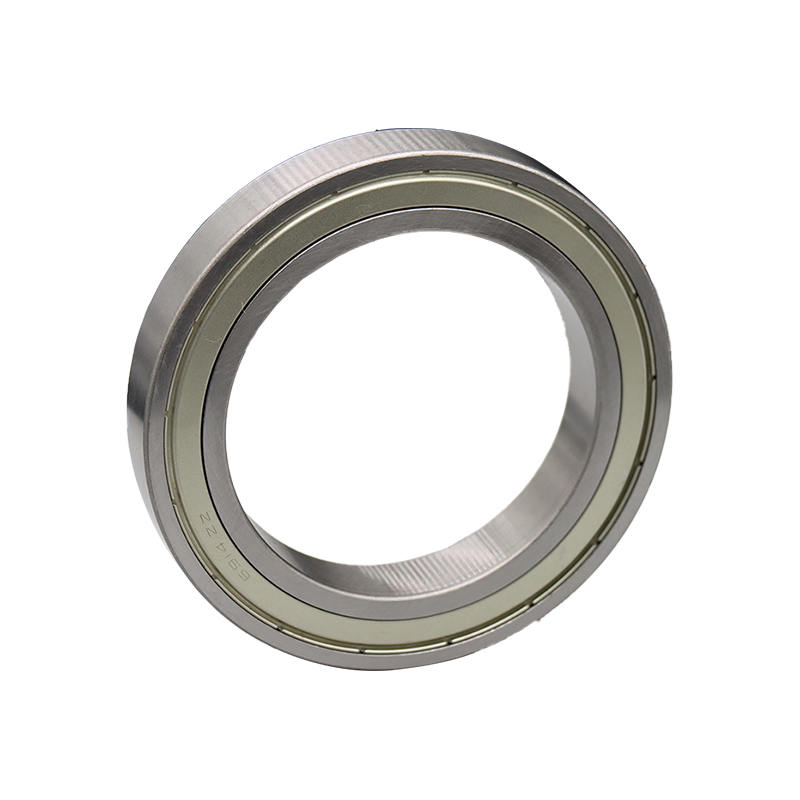

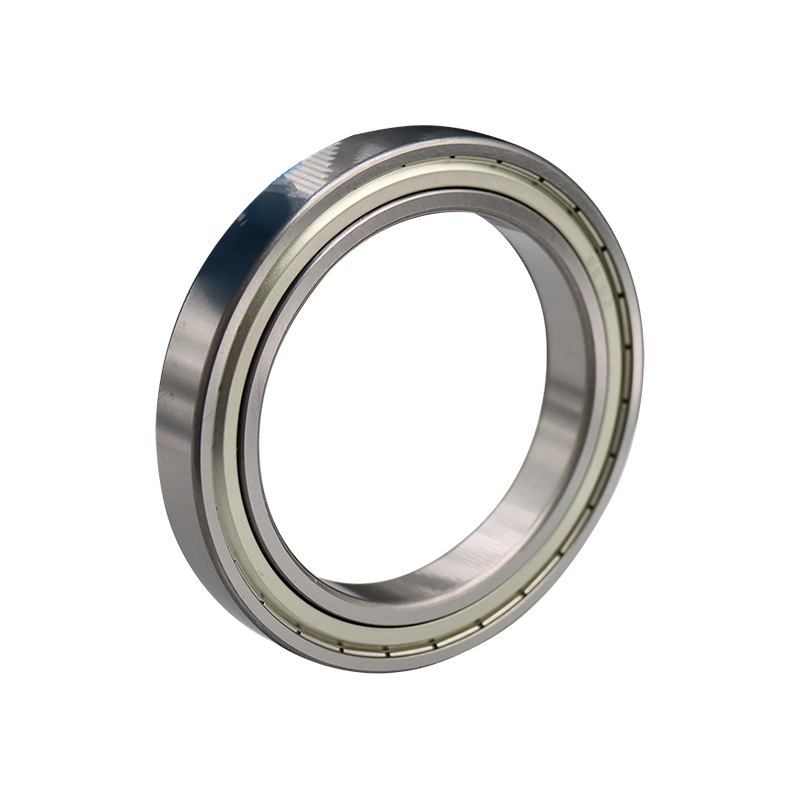

Těsnění Otevřené / ZZ / 2RS

Přesnost P0 / P6

Pack Karton / zásobník

Oblasti specifikace

01 Pohon čerpadla končí Podpěra hřídele u malých a středních odstředivých čerpadel s provozem vystaveným prachu.

02 Hřídele převodovky Vstupní a mezipolohy v lehkých jednotkách s pevnými otvory skříně.

03 Podpora rotoru motoru Polohy koncových držáků u malých a středních motorů se středním radiálním požadavkem.

04 Jednotky ventilátoru a ventilátoru Podpora hřídele oběžného kola ve ventilačních zařízeních při trvalém zatížení.

05 Dopravní válečky Valivá ložiska v lehkých dopravních linkách při mírném zatížení a rychlosti.

06 Zemědělské přílohy Polohy pohonu a volnoběhu v nářadí vystaveném prachu a teplotním výkyvům.

Dotazy kupujících

Jak si stojí sekce 6900 v porovnání s řadou 6200?

Řada 6900 má menší vnější průměr než 6200 pro stejný vývrt, ale širší průřez než 6800. Hodí se pro pouzdra, kde je průměr 6200 příliš velký, zatímco hodnocení 6800 je nedostatečné.

Jsou verze C3 na skladě?

C3 je dodáván v polotovarech pro běžné velikosti a potvrzen na řádkovou položku ve fázi objednávky. CN zůstává výchozí třídou pro dostupnost v plné velikosti.

Mohou se otevřené a uzavřené varianty odesílat společně?

Ano. Otevřené, ZZ a 2RS sdílejí hraniční rozměry, takže více konfigurací těsnění se kombinuje v jedné nákupní objednávce a je potvrzeno na listu se specifikacemi.

Co určuje výběr polyamidové versus ocelové klece?

Polyamid pokrývá nižší hladiny hluku v rámci teplotního stropu, zatímco ocel pokrývá vyšší teploty a otřesy. Náhrady se nejprve posuzují podle parametrů aplikace.

Skladové a linkové poznámky

Integrita obalu Uchovávejte obaly zabraňující korozi utěsněné, dokud se neobjeví na straně vedení. Otevřený obal nasává vlhkost během teplotních cyklů.

Směr lisovaného uložení Aplikujte sílu na kroužek pod rušením. Zatížení přes sadu kuliček zanechává prohlubně, které se vynořují jako hluk při běhu.

Stav vrtání Před montáží ověřte kulatost a povrchovou úpravu. Třísky a otřepy mění efektivní rušení a zkracují životnost.

Otevřená varianta maziva Přizpůsobte viskozitu základního oleje rychlosti a teplotě. Zapečetěné varianty dorazí předvyplněné bez dalšího kroku.

Označení ložiska	Rozměr (mm)				Základní nosnost (kN)		Hodnocení rychlosti (ot./min)		Hmotnost
Označení ložiska	d	D	B	rs min	Cr	Cor	Namazat	Olej	(kg)
6900	10	22	6	0.3	2.7	1.27	30000	36000	0.009
6901	12	24	6	0.3	2.89	1.46	27000	32000	0.011
6902	15	28	7	0.3	3.65	2	24000	28000	0.016
6903	17	30	7	0.3	4.65	2.58	22000	26000	0.018
6904	20	37	9	0.3	6.4	3.7	19000	23000	0.036
6905	25	42	9	0.3	7.05	4.55	16000	19000	0.042
6906	30	47	9	0.3	7.25	5	14000	17000	0.048
6907	35	55	10	0.6	9.55	6.85	12000	15000	0.074
6908	40	62	12	0.6	12.2	8.9	11000	13000	0.11
6909	45	68	12	0.6	13.1	10.4	9000	12000	0.128
6910	50	72	12	0.6	13.4	11.2	8900	11000	0.132
6911	55	80	13	1	16	13.3	8200	9600	0.18
6912	60	85	13	1	16.4	14.3	7600	8900	0.193
6913	65	90	13	1	17.4	16.1	7000	8200	0.206
6914	70	100	16	1	23.7	21.2	6500	7700	0.334
6915	75	105	16	1	24.4	22.6	6100	7200	0.353
6916	80	110	16	1	24.9	24	5700	6700	0.373
6917	85	120	18	1.1	32	29.6	5400	6300	0.536
6918	90	125	18	1.1	33	31.5	5100	6000	0.554
6919	95	130	18	1.1	33.5	33.5	4800	5700	0.579
6920	100	140	20	1.1	41	39.5	4500	5300	0.785
6921	105	145	20	1.1	42.5	42	4300	5100	0.816
6922	110	150	20	1.1	43.5	44.5	4100	4800	0.849
6924	120	165	22	1.1	53	54	3800	4400	1.15
6926	130	180	24	1.5	65	67.5	3500	4100	1.52
6928	140	190	24	1.5	66.5	71.5	3200	3800	1.62
6930	150	210	28	2	85	90.5	3000	3500	2.47
6932	160	220	28	2	87	96	2800	3300	2.61
6934	170	230	28	2	86	95.5	2600	3100	2.74
6936	180	250	33	2	110	119	2400	2900	4.76
6938	190	260	33	2	113	127	2300	2700	4.98
6940	200	280	38	2.1	157	168	2200	2600	7.1
