Řada 3000A-2Z

Dvouřadé kuličkové ložisko s kosoúhlým stykem řady 3000A-2Z je vysoce výkonné ložisko široce používané v elektromechanických zařízeních, automobilech a průmyslových strojích. Tato řada ložisek má dvouřadou konstrukci, snese vyšší axiální a radiální zatížení a je vhodná pro použití ve vysokorychlostním provozu a podmínkách vysokého zatížení. Jeho struktura s úhlovým stykem umožňuje ložisku účinně rozptýlit napětí, snížit tření a zlepšit životnost při zatížení ložiska. Ložiska řady 3000A-2Z jsou navíc vybavena protiprachovými kryty (2Z), které účinně zabraňují vnikání nečistot a nečistot dovnitř ložisek a prodlužují jejich životnost. Kromě toho má toto ložisko vynikající výkon z hlediska přesnosti a tuhosti, takže je vhodné pro vysoce přesné aplikace.

Odeslat poptávku

DVOJŘADA · 30° KONTAKT · ZZ STÍNĚNÉ

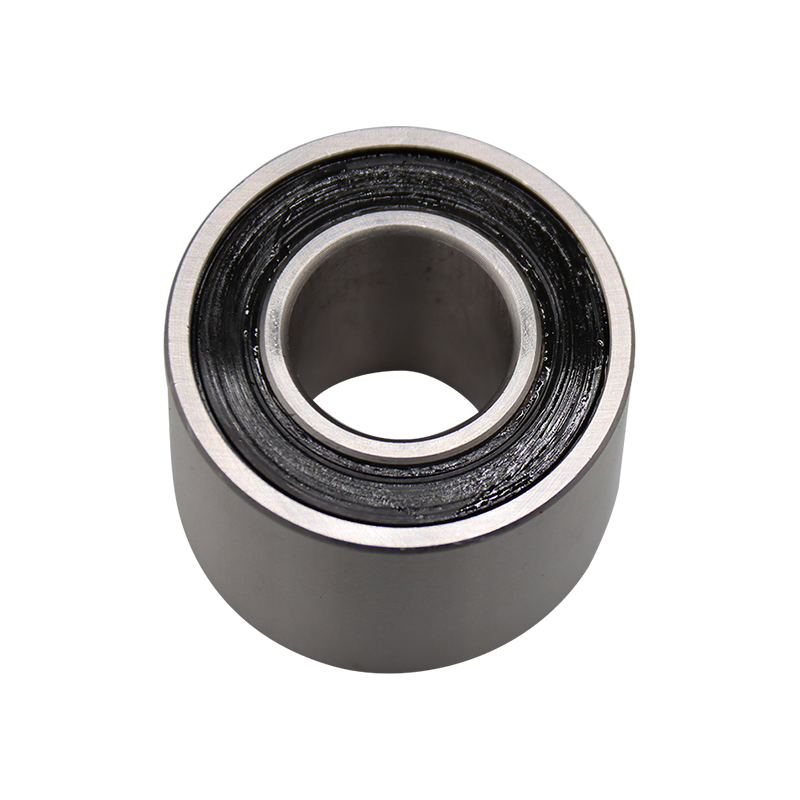

3000A-2Z Dvouřadá kuličková ložiska s kosoúhlým stykem

Kontaktní úhel 30° Kovové štíty ZZ předem namazané

Dvouřadá kuličková ložiska s kosoúhlým stykem řady 3000A-2Z jsou navržena pro aplikace vyžadující vysokou axiální a radiální únosnost v rámci kompaktní axiální obálky. Dvouřadá konfigurace poskytuje obousměrnou axiální podporu při zachování úzké šířky ve srovnání s párovanými jednořadými ložisky. Kontaktní úhel 30° optimalizuje rovnováhu mezi axiální tuhostí a radiální únosností. Tato ložiska, vybavená 2Z kovovými štíty na obou stranách, poskytují účinnou ochranu proti velkým částicím při zachování nízkého třecího momentu. Ložiska jsou předem namazána vysoce kvalitním lithiovým mazivem a nabízejí bezúdržbový provoz pro prodloužené servisní intervaly. Provozní teplota se pohybuje od -30°C do 110°C. Typické aplikace zahrnují čerpadla, převodovky, elektromotory a průmyslové stroje, kde je zásadní prostorová efektivita a vysoká nosnost.

Obousměrná axiální podpora

Dvouřadá konfigurace poskytuje axiální únosnost v obou směrech, čímž eliminuje potřebu párovaných jednořadých ložisek.

Optimalizovaný kontaktní úhel

Kontaktní úhel 30° delivers balanced performance between axial stiffness and radial load capacity for versatile applications.

Systém stínění 2Z

Kovové štíty na obou stranách poskytují účinnou ochranu proti velkým částicím při zachování nízkého třecího momentu.

Kompaktní axiální šířka

Provedení s úzkou šířkou se hodí do omezených axiálních prostorů a zároveň poskytuje nosnost dvou jednořadých ložisek.

Technické specifikace

Průměr vrtání d 10mm - 40mm

Vnější průměr D 30mm - 80mm

Šířka B 14mm - 28mm

Kontaktní úhel Nominální 30°

Dynamické zatížení C 8,2 kN - 32,5 kN

Statické zatížení C0 5,6 kN - 22,8 kN

Omezovací rychlost (tuk) 6000 - 16000 ot./min

Typ stínění 2Z (kovové štíty)

Přesná třída P0 / P5

Materiál klece PA66 vyztužený skelným vláknem

Scénáře aplikací

Průmyslová čerpadla

Odstředivá čerpadla a objemová čerpadla vyžadující obousměrnou axiální podporu.

Převodovky

Podpora hřídele v redukčních pohonech a systémech přenosu výkonu s omezeným axiálním prostorem.

Elektromotory

Podpora hřídele motoru s ovládáním předpětí pro přesné polohování rotoru.

Zemědělské stroje

Dopravníkové válce a hnací hřídele v kombajnech a traktorech.

Technické dotazy

Jaký je rozdíl mezi těsněním 2Z a 2RS?

2Z označuje kovové štíty na obou stranách, které chrání před velkými částicemi a poskytují nízký třecí moment. 2RS označuje kontaktní pryžová těsnění na obou stranách, která poskytují úplné utěsnění proti vlhkosti a nečistotám, ale s vyšším třecím momentem.

Jak nastavím předpětí pro ložiska 3000A-2Z?

Ložiska 3000A-2Z jsou dodávána s vnitřním nastavením předpětí optimalizovaným pro typické aplikace. Konkrétní požadavky na předpětí konzultujte s výrobcem. Ve většině případů je ložisko navrženo pro standardní předpětí bez nutnosti dalšího seřizování.

Mohou ložiska 3000A-2Z vyrovnat nesouosost?

Ložiska s kosoúhlým stykem mají omezenou schopnost nesouososti. Maximální doporučené úhlové vychýlení je menší než 0,05 stupně. Pro aplikace s nesouosostí zvažte soudečková ložiska nebo samonaklápěcí kuličková ložiska.

Montáž

Aplikujte sílu rovnoměrně na nasazovaný kroužek. Použijte lis s vhodnými podpůrnými pouzdry. Nevyvíjejte sílu přes valivá tělesa.

Zvažování předpětí

Nadměrné předpětí může způsobit přehřátí a předčasnou únavu. Dodržujte specifikace výrobce pro uložení skříně a hřídele.

Skladování

Skladujte v originálním balení na suchém, čistém místě se stabilní teplotou. Vyvarujte se vystavení korozivní atmosféře.

Mazání

Předmazané na celý život. Nevyžaduje počáteční mazání. Pro drsné podmínky konzultujte s výrobcem možnosti domazání.

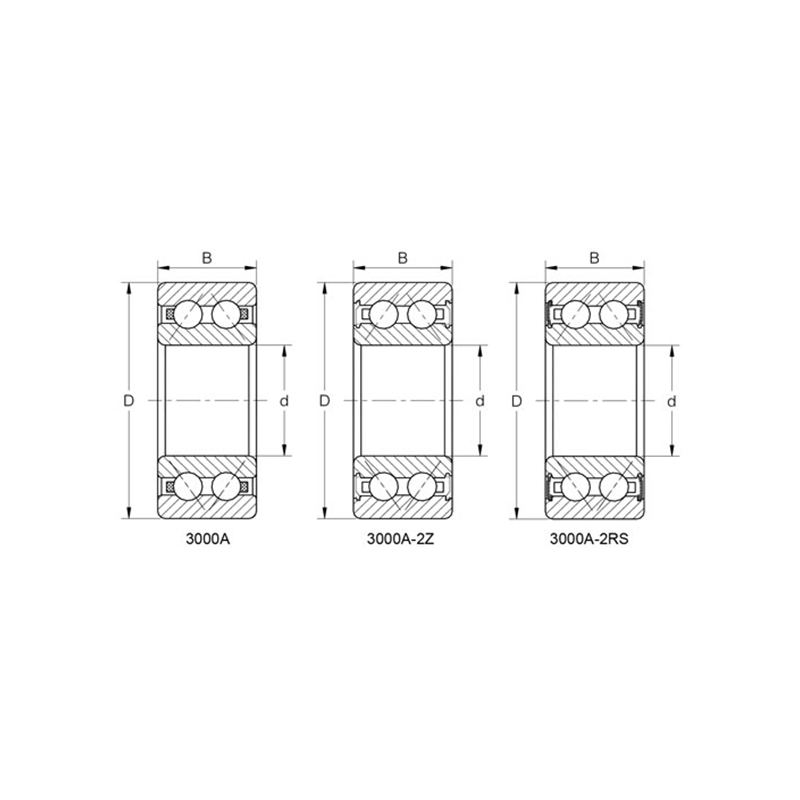

Označení	Hlavní rozměry (mm)			Základní nosnost (KN)		Omezená rychlost (ot./min.)		Hmotnost
Označení	d	D	B	Dynamický (Cr)	statické (Cor)	Namazat	Olej	(kg)
3000A-2Z	10	26	12	5.5	3.2	18000	-	0.022
3200A-2Z	10	30	14.3	7.5	4.3	16000	-	0.05
3001A-2Z	12	28	12	6.1	3.7	17000	-	0.025
3201A-2Z	12	32	15.9	9	4.9	14000	-	0.058
3002A-2Z	15	32	13	8.5	5.4	14500	-	0.036
3202A-2Z	15	35	15.9	10	6	11000	-	0.066
3302A-2Z	15	42	19	14	8	10000	-	0.13
3003A-2Z	17	35	14	9	6	12500	-	0.042
3203A-2Z	17	40	17.5	12.7	7.8	9000	-	0.096
3303A-2Z	17	47	22.2	17.3	10.4	8000	-	0.18
3804A-2Z	20	32	10	4.9	3.9	13000	-	0.02
3904A-2Z	20	37	13	9.3	6.6	12000	-	0.046
3004A-2Z	20	42	16	14.2	9.6	11000	-	0.08
3204A-2Z	20	47	20.6	19	12.1	8000	-	0.16
3304A-2Z	20	52	22.2	19	12.3	8500	-	0.22
3805A-2Z	25	37	10	5.5	4.9	11500	-	0.025
3905A-2Z	25	42	13	9.6	7.5	11000	-	0.062
3005A-2Z	25	47	16	15.2	11	9500	-	0.1
3205A-2Z	25	52	20.6	20.6	13.9	7500	-	0.19
3305A-2Z	25	62	25.4	27.6	17.8	7500	-	0.367
3806A-2Z	30	42	10	5.7	5.6	10000	-	0.03
3906A-2Z	30	47	13	9.9	8.3	9500	-	0.095
3006A-2Z	30	55	19	20.3	15.5	8000	-	0.16
3206A-2Z	30	62	23.8	25.7	18.5	6300	-	0.31
3306A-2Z	30	72	30.2	37.2	25.9	6000	-	0.59
3807A-2Z	35	47	10	6.1	6.2	8500	-	0.035
3907A-2Z	35	55	15	12.9	11.3	8000	-	0.138
3007A-2Z	35	62	20	24.2	20.4	6500	-	0.24
3207A-2Z	35	72	27	30.4	23.5	5600	-	0.51
3307A-2Z	35	80	34.9	46.1	35.3	5300	-	0.82
3808A-2Z	40	52	10	6.4	6.9	7000	-	0.04
3908A-2Z	40	62	16	17.4	15.8	6500	-	0.158
3008A-2Z	40	68	21	24.5	20.8	6000	-	0.279
3208A-2Z	40	80	30.2	40.8	30.2	5300	-	0.64
3308A-2Z	40	90	36.5	54.9	40.1	4800	-	1.06
3809A-2Z	45	58	10	6.7	7.7	6300	-	0.055
3909A-2Z	45	68	16	17.9	17.2	6000	-	0.183
3009A-2Z	45	75	23	39.3	36.4	5600	-	0.364
3209A-2Z	45	85	30.2	42.8	34.5	4800	-	0.72
3309A-2Z	45	100	39.7	72.1	52	4300	-	1.24
3810A-2Z	50	65	12	7	8.4	6000	-	0.075
3910A-2Z	50	72	16	19.1	19.6	5800	-	0.189
3010A-2Z	50	80	23	42.3	41.9	5300	-	0.395
3210A-2Z	50	90	30.2	43.2	35.3	4500	-	0.78
3310A-2Z	50	110	44.4	84.9	62.6	4000	-	1.96
3811A-2Z	55	72	13	12.8	14.4	5500	-	0.01
3911A-2Z	55	80	19	20	21.7	5300	-	0.282
3011A-2Z	55	90	26	43.7	44.7	4800	-	0.581
3211A-2Z	55	100	33.3	53.9	47.2	4000	-	1.03
3311A-2Z	55	120	49.2	106.3	82	3600	-	2.4
3812A-2Z	60	78	14	13.6	16.2	5000	-	0.14
3912A-2Z	60	85	19	21	23.8	4800	-	0.303
3012A-2Z	60	95	26	47.2	53.4	4400	-	0.621
3212A-2Z	60	110	36.5	61.3	52.6	3800	-	1.4
3312A-2Z	60	130	54	121.4	95.1	3400	-	3.24
3813A-2Z	65	85	15	15.1	18.3	4700	-	0.182
3913A-2Z	65	90	19	21.4	24.8	4500	-	0.324
3013A-2Z	65	100	26	49.5	59.2	4000	-	0.661
3213A-2Z	65	120	38.1	73.4	66.6	3400	-	1.84
3313A-2Z	65	140	58.7	137.5	109.6	2800	-	3.9
3814A-2Z	70	90	15	18	21.9	4400	-	0.19
3914A-2Z	70	100	23	25.8	30	4000	-	0.516
3014A-2Z	70	110	30	54.2	58.9	3600	-	0.95
3214A-2Z	70	125	39.7	80.5	73.8	3200	-	1.98
3314A-2Z	70	150	63.5	154.5	125.1	2800	-	4.7
3815A-2Z	75	95	15	16	20.3	4200	-	0.224
3915A-2Z	75	105	23	26	31.3	3800	-	0.546
3015A-2Z	75	115	30	57.7	66.5	3400	-	1.003
3215A-2Z	75	130	41.3	87.9	81.4	3000	-	2.01
3315A-2Z	75	160	68.3	171.4	134.8	2600	-	6.3
3216A-2Z	80	140	44.4	103.7	97.5	2800	-	2.48
3316A-2Z	80	170	68.3	190.1	151.7	2400	-	7.21
3217A-2Z	85	150	49.2	111.8	106.4	2400	-	3.2
3317A-2Z	85	180	73	189.4	234.5	2200	-	8.3
3218A-2Z	90	160	52.4	111.8	106.4	2400	-	4.5
