Řada QJ300

The Dvouřadá kuličková ložiska s kosoúhlým stykem řady QJ300 jsou precizně zkonstruované rotační součásti navržené tak, aby přenášely současné radiální a axiální zatížení v obou směrech. Konstrukčně tato řada odpovídá dvěma jednořadým kuličkovým ložiskům s kosoúhlým stykem uspořádaným v konfiguraci zády k sobě, integrovaným do kompaktní konstrukce jedné jednotky. Vnitřní geometrie se vyznačuje specifickým kontaktním úhlem, který usnadňuje vysokou axiální tuhost a schopnost zvládat klopné momenty. Tato ložiska jsou vyrobena z vakuově odplyněné chromové oceli (GCr15) a procházejí standardizovanými procesy tepelného zpracování, aby byla zajištěna rozměrová stálost a odolnost proti únavě. Řada QJ300 se vyznačuje sníženými požadavky na axiální prostor ve srovnání se spárovanými jednořadými jednotkami, což z ní činí základní součást pro optimalizaci průmyslového hnacího ústrojí a vysokorychlostní mechanické sestavy vyžadující tuhou podporu hřídele.

Odeslat poptávku

DVOJŘÁDKA · ÚHLOVÝ KONTAKT

Technické specifikace a technický přehled: Dvouřadá kuličková ložiska s kosoúhlým stykem řady QJ300

Základní technické výhody

Obousměrná axiální podpora

Dvouřadá konfigurace umožňuje ložisku zvládat axiální zatížení z obou směrů bez dalších komponent.

Prostorová efektivita

Integrovaná konstrukce nabízí užší šířku než dvě jednořadá ložiska, což umožňuje kompaktní provedení pouzdra.

Vysoká hustota zatížení

Optimalizované zakřivení oběžných drah a kuliček doplňuje maximální dynamické zatížení v rámci standardní stopy ISO 300.

Provozní tuhost

Minimální vnitřní vůle a vysoké kontaktní úhly zvyšují celkovou tuhost hřídelového systému.

Klíčové vlastnosti produktu

Kategorie parametru	Technická specifikace
Materiál	Ložisková ocel s vysokým obsahem uhlíku (GCr15/SAE 52100)
Kontaktní úhel	Standardní možnosti 30° / 40°
Třída přesnosti	P6 (ABEC-3) / P5 (ABEC-5)
Materiál klece	Lisovaná ocel / obráběná mosaz / nylon (PA66)
Typ mazání	Otevřený / Z (stíněný) / RS (utěsněný)
Vnitřní prověrka	C2 / C0 (normální) / C3

Primární aplikační scénáře

Průmyslová čerpadla a kompresory
Řízení axiálního tahu a radiálního vychýlení hřídele v zařízení pro manipulaci s kapalinami

Zemědělské stroje
Podpora nábojů kol a vývodových hřídelí (PTO) vystavených vícesměrnému namáhání

Přenosové systémy
Integrace do převodovek a reduktorů, kde je vyžadováno přesné polohování hřídele při zatížení

Textilní a tiskařské vybavení
Zajištění synchronizovaného pohybu u vysokorychlostních válců vyžadujících nízkou úroveň vibrací

Protokoly manipulace a údržby

Podmínky skladování

Ložiska musí být skladována v původním antikorozním obalu v suchém prostředí s kontrolovanou teplotou s relativní vlhkostí nepřesahující 60 %. Vyhněte se přímému kontaktu s podlahou nebo stěnami, abyste zabránili kondenzaci vlhkosti. U zapouzdřených ložisek ověřte datum výroby, abyste zajistili stabilitu maziva po dobu jeho životnosti.

Poznámky k instalaci a použití

Aplikace síly

Během montáže vyvíjejte tlak pouze na nasazovaný kroužek (vnitřní kroužek pro uložení hřídele, vnější kroužek pro uložení pouzdra), aby se zabránilo brinelingu nebo poškození oběžné dráhy.

Čistota

Udržujte pracovní prostor bez kontaminantů; mikroskopické částice mohou vést k předčasné únavě povrchu a odlupování.

Zarovnání

Přesná soustřednost mezi hřídelí a skříní je povinná, protože ložiska s kosoúhlým stykem jsou citlivá na vážné nesouososti, které způsobují nerovnoměrné rozložení zatížení.

Řízení mazání

U ložisek otevřeného typu se ujistěte, že je mazivo kompatibilní s provozní teplotou a rychlostí otáčení konkrétní aplikace.

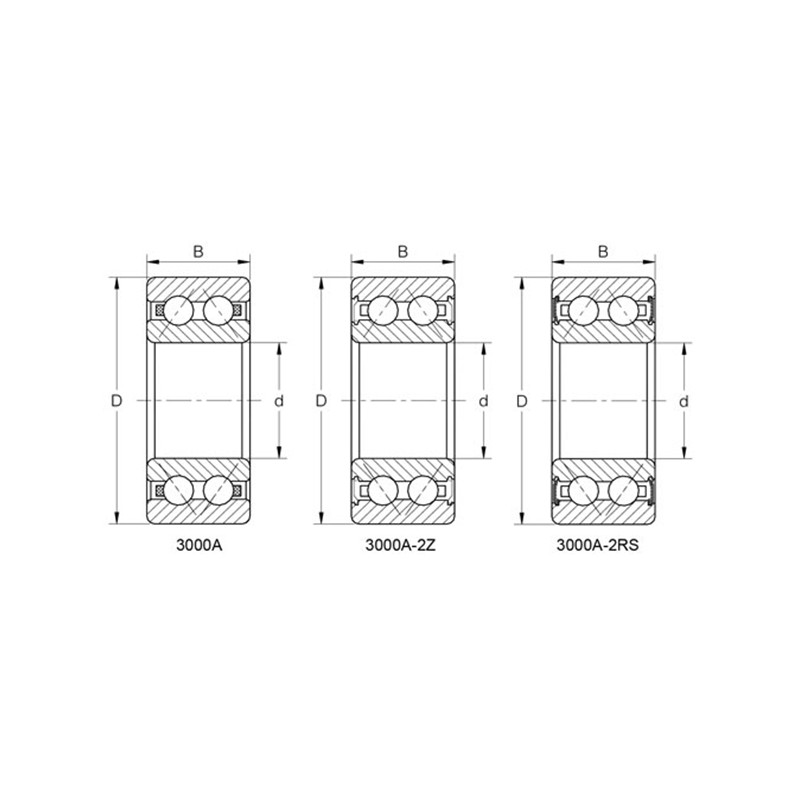

Označení	Hlavní rozměry (mm)				Základní nosnost (KN)		Základní nosnost (kgf)		Omezující rychlost (ot./min.)		Vzdálenost akčního bodu	Montážní rozměry (mm)			Hmotnost
Označení	d	D	B	r (min)	Cr	Cor	Cr	Cor	Namazat	Olej	a0 (mm)	da (min)	Da (max.)	ra (max.)	(kg)
QJ306	30	72	19	1.1	46000	63000	4700	6450	8000	11000	35.7	37	65	1	0.42
QJ307	35	80	21	1.5	55000	80000	5600	8150	7100	9500	40.3	44	71	1.5	0.57
QJ308	40	90	23	1.5	67000	100000	6850	10200	6300	8500	45.5	49	81	1.5	0.78
QJ309	45	100	25	1.5	87500	133000	8900	13500	5600	7500	50.8	54	91	1.5	1.05
QJ310	50	110	27	2	102000	159000	10400	16200	5000	6700	56	60	100	2	1.35
QJ311	55	120	29	2	118000	187000	12000	19100	4500	6300	61.3	65	110	2	1.75
QJ312	60	130	31	2.1	135000	217000	13800	22200	4300	5600	66.5	72	118	2	2.15
QJ313	65	140	33	2.1	153000	250000	15600	25500	3800	5300	71.8	77	128	2	2.7
QJ314	70	150	35	2.1	172000	285000	17500	29100	3600	5000	77	82	138	2	3.18
QJ315	75	160	37	2.1	187000	320000	19100	33000	3400	4800	82.3	87	148	2	3.9
QJ316	80	170	39	2.1	202000	360000	20600	37000	3200	4300	87.5	92	158	2	4.6
QJ317	85	180	41	3	218000	405000	22300	41000	3000	4000	92.8	99	166	2.5	5.34
QJ318	90	190	43	3	235000	450000	23900	45500	2800	3800	98	104	176	2.5	6.4
QJ 319 $ $	95	200	45	3	251000	495000	25600	50500	2600	3600	103.3	109	186	2.5	7.4
