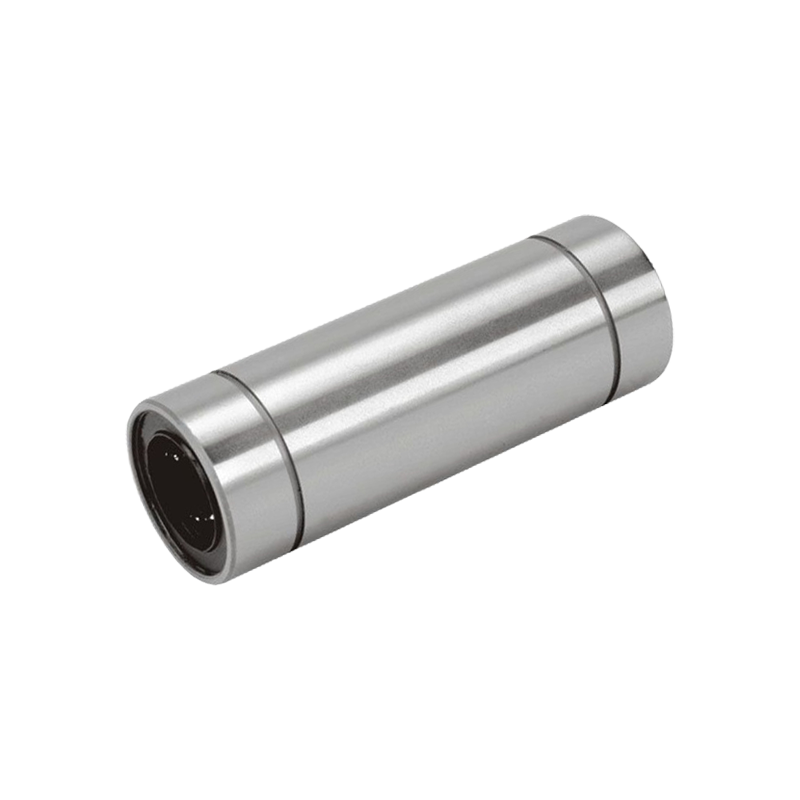

Lineární kuličkové ložisko řady LME..LUU s dvojitou šířkou je vysoce výkonný komponent lineárního pohybu navržený tak, aby vydržel velké zatížení a vysoké rychlosti. Tato řada produktů využívá konstrukci s dvojitou šířkou, která poskytuje větší nosnost a vyšší stabilitu a je vhodná pro použití v náročných prostředích. Ložiska LME..LUU obsahují uvnitř vysoce přesné kuličky, které zajišťují hladký pohyb a nízké koeficienty tření, čímž zlepšují účinnost a životnost mechanického zařízení. Tento druh ložisek se snadno instaluje a vyžaduje nízkou údržbu a je široce používán v automatizačních zařízeních, robotech, CNC obráběcích strojích a dalších přesných strojích. Díky svému vynikajícímu designu řada LME..LUU účinně snižuje mezery mezi pohyblivými částmi a zlepšuje celkovou přesnost a spolehlivost pohybu. Je to nepostradatelná klíčová součást moderního průmyslu.
Řada LME..LUU je lineární kuličkové ložisko s dvojitou šířkou navržené speciálně pro aplikace s automatickou převodovkou, kde je vyžadován přesný lineární pohyb a vysoká nosnost. Rozšířený poměr délky k průměru poskytuje zvýšenou momentovou odolnost a schopnost přenášet zatížení ve srovnání se standardními ložisky s jednou šířkou. Ložisko je vybaveno těsněním LUU (dual-lip uretan) na obou koncích a účinně zadržuje mazivo a zároveň zabraňuje vnikání nečistot z převodové kapaliny a kovových nečistot. Přesný oběh kuliček zajišťuje hladký pohyb s nízkým třením s konzistentním valivým odporem po celém zdvihu. Tato řada je vyrobena z povrchově kalené ložiskové oceli s broušenými oběžnými dráhami a je navržena tak, aby vydržela oscilační pohyb a podmínky proměnlivého zatížení, které se vyskytují v mechanismech těla ventilů, vodících řadicích vidlic a systémech pohonů spojky. Rozsah provozních teplot je -20°C až 100°C, kompatibilní se standardními kapalinami pro automatické převodovky.
Konfigurace s dvojitou šířkou poskytuje zvýšenou nosnost a zlepšenou momentovou odolnost díky delšímu poměru délky k průměru. To umožňuje ložisku zvládat vyšší radiální zatížení a lépe odolávat klopným momentům v aplikacích s automatickou převodovkou, kde prostorová omezení omezují délku pouzdra.
LUU těsnění are dual-lip urethane seals that provide enhanced protection against transmission fluid contaminants and metallic debris. The urethane material offers excellent resistance to ATF (Automatic Transmission Fluid) and maintains sealing performance across the full operating temperature range.
Doporučená tvrdost hřídele je 60-64 HRC s drsností povrchu Ra ≤ 0,2 µm. To zajišťuje optimální valivý kontakt a prodlužuje životnost jak ložiska, tak hřídele v prostředí automatické převodovky.
Ložiska LME..LUU jsou předmazána mazivem kompatibilním s převodovkou. Interval domazávání závisí na frekvenci zdvihů a úrovni znečištění prostředí. Pro vysokocyklové aplikace se doporučuje pravidelné domazávání přes těsnicí břit s použitím kompatibilního maziva.
Parametry produktu

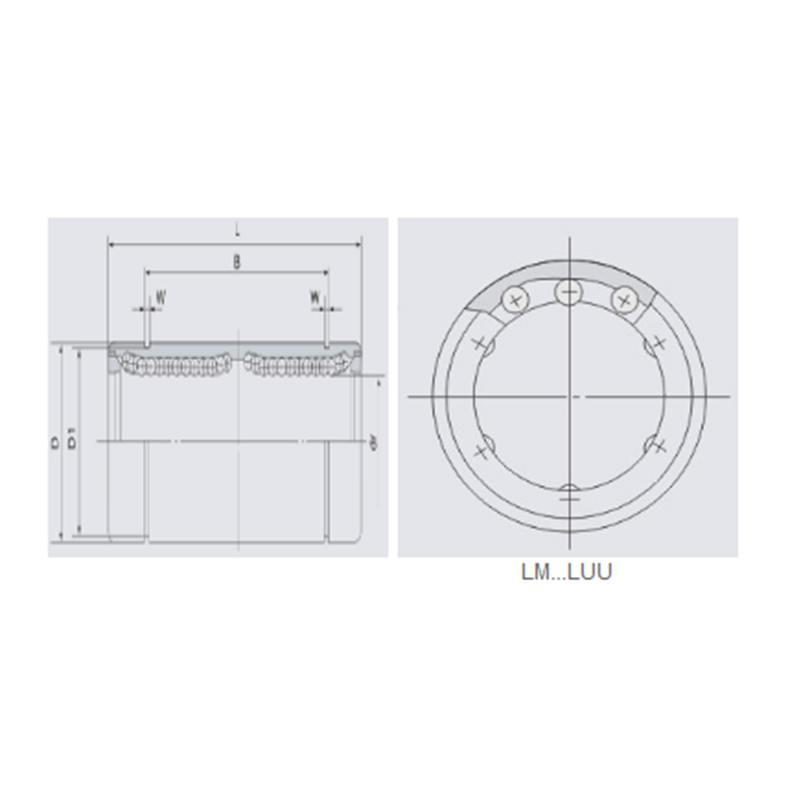

| Číslo ložiska | Jmenovitý průměr hřídele | Dr | Hlavní rozměry a tolerance | Výstřednost | Základní nosnost (kN) | Hmotnost (kg) | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| LME…LUU | Kulový obvod | mm | mm | Tolerance | D mm | Tolerance (μm) | L mm | Tolerance (μm) | B mm | Tolerance (μm) | W(mm) | D1 (mm) | Dynamický | Statické | ||
| LME8LUU | 4 | 8 | 8 | -9 | 16 | 0/-9 | 46 | 0/-300 | 33 | 0/-300 | 1.1 | 15.2 | 15 | 421 | 804 | 40 |
| LME12LUU | 4 | 12 | 12 | -9 | 22 | 0/-11 | 61 | 0/-300 | 45.8 | 0/-300 | 1.3 | 21 | 15 | 813 | 1570 | 80 |
| LME16LUU | 5 | 16 | 16 | -11 | 26 | 0/-11 | 68 | 0/-300 | 49.8 | 0/-300 | 1.3 | 24.9 | 15 | 921 | 1780 | 115 |
| LME20LUU | 5 | 20 | 20 | -11 | 32 | 0/-13 | 80 | 0/-300 | 61 | 0/-300 | 1.6 | 30.5 | 17 | 1370 | 2740 | 180 |
| LME25LUU | 6 | 25 | 25 | -6.5 | 40 | 0/-13 | 112 | 0/-400 | 82 | 0/-400 | 1.85 | 38 | 17 | 1570 | 3140 | 430 |
| LME30LUU | 6 | 30 | 30 | -6.5 | 47 | 0/-13 | 123 | 0/-400 | 104.2 | 0/-400 | 1.85 | 44.5 | 17 | 2500 | 5490 | 615 |
| LME40LUU | 6 | 40 | 40 | -4 | 62 | 0/-15 | 151 | 0/-400 | 121.2 | 0/-400 | 2.15 | 59 | 20 | 3430 | 840 | 1400 |
| LME50LUU | 6 | 50 | 50 | -4 | 75 | 0/-15 | 192 | 0/-400 | 155.2 | 0/-400 | 2.65 | 72 | 20 | 680 | 15900 | 2320 |
| LME60LUU | 6 | 60 | 60 | -4 | 90 | 0/-20 | 209 | 0/-400 | 170 | 0/-400 | 3.15 | 86.5 | 25 | 7550 | 200 | 3920 |
