Vložková ložiska řady CS jsou vysoce výkonná ložisková konstrukce široce používaná v různých strojích a průmyslových zařízeních. Tato ložiska kombinují kuličkové ložisko s hlubokou drážkou a konstrukci pouzdra, aby poskytovaly vynikající schopnosti přenášení zatížení a trvanlivost. Řada CS je vyrobena z vysoce kvalitních materiálů, má dobrou odolnost proti korozi a opotřebení a je vhodná do náročných prostředí, jako je vysoká teplota a vysoká vlhkost. Navíc jeho zjednodušená instalace a procesy údržby umožňují uživatelům snadno vyměnit a udržovat zařízení, čímž se zvyšuje celková účinnost zařízení. Vložková ložiska řady CS se také dodávají v různých specifikacích a velikostech, aby vyhověla potřebám různých aplikací a jsou široce používána v zemědělských strojích, automatizačních zařízeních a dopravníkových systémech.
Nerezová kuličková ložiska řady CS jsou navržena pro aplikace, kde je rozhodující odolnost proti korozi, hygiena a životnost. Tato ložiska jsou vyrobena z martenzitické nerezové oceli AISI 440C a nabízejí vynikající odolnost proti vlhkosti, mírným kyselinám a splachovacímu prostředí, aniž by byla ohrožena nosnost. Konstrukce kulového vnějšího kroužku kompenzuje nesouosost hřídele a nepřesnosti montáže, zatímco zajišťovací mechanismus stavěcího šroubu zajišťuje bezpečné připevnění hřídele. Ložiska vybavená kontaktním pryžovým těsněním 2RS na obou stranách zadržují mazivo a zabraňují pronikání kontaminantů v potravinářském, farmaceutickém a námořním průmyslu. Ložiska jsou předem namazána potravinářským mazivem (registrace NSF H1) pro přímý kontakt se spotřebními výrobky. Provozní teplota se pohybuje od -20 °C do 110 °C, kompatibilní s cykly mytí při vysoké teplotě. K dispozici v palcových i metrických velikostech otvoru pro přímou výměnu ve stávajícím vybavení.
AISI 440C je martenzitická nerezová ocel s vyšší tvrdostí (58-60 HRC) a odolností proti opotřebení ve srovnání s 304 (austenitická). 440C poskytuje lepší nosnost a únavovou životnost, což z něj činí preferovanou volbu pro uložení ložisek, kde je vyžadována odolnost proti korozi a mechanická pevnost.
Ano, řada CS je navržena pro mycí prostředí s provozní teplotou až 110 °C. Těsnění 2RS a potravinářské mazivo udržují výkon během vysokoteplotních čisticích cyklů. Pro nepřetržitý provoz nad 100 °C konzultujte výběr maziva s výrobcem.
Použijte momentový klíč se specifikovanou hodnotou utahovacího momentu (obvykle 2-4 Nm pro menší velikosti, až 8 Nm pro větší ložiska). Přílišné utažení může deformovat vnitřní kroužek, zatímco nedostatečné utažení může způsobit prokluzování hřídele. Pro aplikace s vibracemi vždy používejte prostředek pro zajištění závitů.
Ano, řada CS je k dispozici s potravinářským mazivem registrovaným NSF H1, díky čemuž je vhodná pro aplikace náhodného kontaktu s potravinami. Nerezová konstrukce a utěsněný design zabraňují kontaminaci potravinářských produktů mazivem.
Parametry produktu

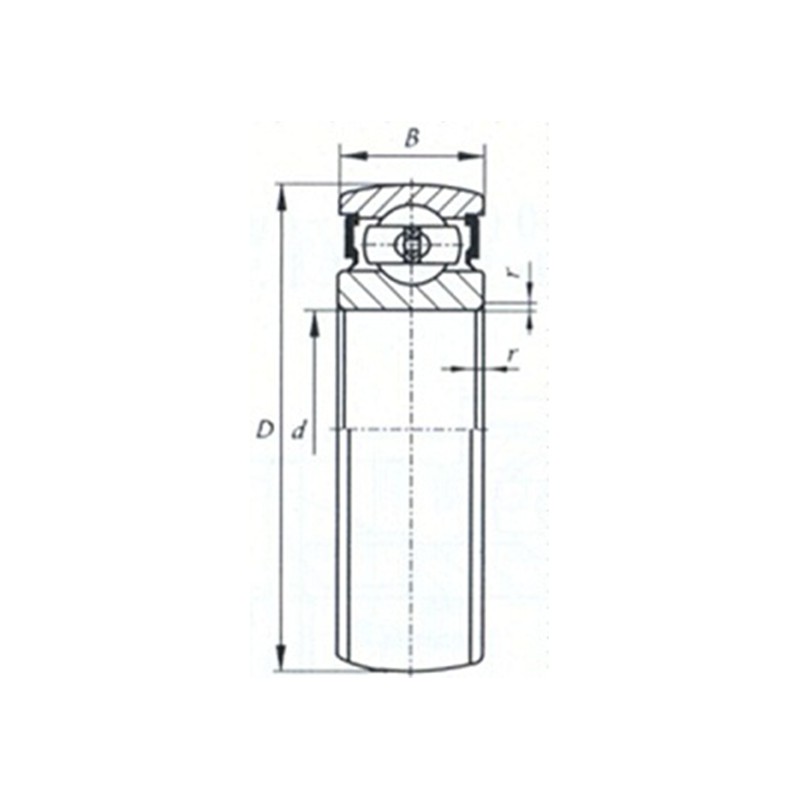

| Označení ložiska | Rozměr (mm) | Základní nosnost (kN) | |||||
|---|---|---|---|---|---|---|---|
| d | D | C | B | r min | Cr | Cor | |
| CS201 | 12 | 32 | 10 | 10 | 0.6 | 680 | 300 |
| CS202 | 15 | 35 | 11 | 11 | 0.6 | 760 | 370 |
| CS203 | 17 | 40 | 12 | 12 | 0.6 | 960 | 480 |
| CS204 | 20 | 47 | 14 | 14 | 1 | 1280 | 660 |
| CS205 | 25 | 52 | 15 | 15 | 1 | 1400 | 790 |
| CS305 | 25 | 62 | 17 | 17 | 1.1 | 2250 | 1150 |
| CS206 | 30 | 62 | 16 | 16 | 1 | 1950 | 1150 |
| CS306 | 30 | 72 | 19 | 19 | 1.1 | 2700 | 1500 |
| CS207 | 35 | 72 | 17 | 17 | 1.1 | 2550 | 1500 |
| CS307 | 35 | 80 | 21 | 21 | 1.5 | 3350 | 1920 |
| CS208 | 40 | 80 | 18 | 18 | 1.1 | 2950 | 1800 |
| CS308 | 40 | 90 | 23 | 23 | 1.5 | 4080 | 2400 |
| CS209 | 45 | 85 | 19 | 19 | 1.1 | 3150 | 2080 |
| CS309 | 45 | 100 | 25 | 25 | 1.5 | 5280 | 3150 |
| CS210 | 50 | 90 | 20 | 20 | 1.1 | 3500 | 2320 |
| CS310 $ $ | 50 | 110 | 27 | 27 | 2 | 6180 | 3800 |
