Řada NA

Vložková ložiska řady NA jsou valivá ložiska navržená pro zjednodušení instalace a údržby. Obvykle se skládají z vnitřního kroužku, vnějšího kroužku a valivých těles. Vnitřní kroužek lze instalovat přímo na hřídel, zatímco vnější kroužek je obvykle upevněn na plášti nebo konzole. Ložiska řady NA mají dobrou odolnost proti opotřebení a nosnost a jsou široce používána v průmyslových zařízeních, zemědělských strojích, elektrickém nářadí a dalších oborech. Jejich konstrukce umožňuje provoz s určitým stupněm posunutí os a změn úhlu, což je činí vysoce přizpůsobivými. Tato řada ložisek také nabízí různé možnosti těsnění a prachotěsnosti pro zlepšení jejich výkonu v drsném prostředí. Charakteristiky vložkových ložisek řady NA z nich dělají účinnou a spolehlivou volbu pro splnění různých potřeb aplikací a snížení nákladů na údržbu zařízení.

Odeslat poptávku

LOŽISKO NEREZOVÉ VLOŽKY · ŘADY NA · POVINNOST MYTÍ

Řada NA

Kuličková ložiska z nerezové oceli

Bore 12–50 mm

Těsnění 2RS

Namazat potravinářská třída H1

Vložkové kuličkové ložisko řady NA z nerezové oceli je určeno pro dopravníky a pohony, které procházejí pravidelným čištěním, kontaktem s vlhkostí nebo mírným chemickým působením. Vložka spojuje kroužky a kuličky z nerezové oceli s excentrickým zajišťovacím límcem, který svírá hřídel bez nutnosti obráběných osazení. Vnější kroužek nese kulový profil, takže jednotka sedí ve standardních konkávních pouzdrech a toleruje malé vychýlení hřídele. Obě strany používají kontaktní pryžová těsnění a dutina je před odesláním zabalena potravinářským mazivem. Průměry otvorů pokrývají 12 mm až 50 mm, vnější průměry 32 mm až 100 mm a šířka 12 mm až 32 mm. Provozní teplota se pohybuje mezi -20°C a 110°C. Série je určena především pro zpracování potravin, stáčení nápojů, balicí linky a farmaceutická zařízení, kde je požadavkem při nákupu odolnost proti korozi.

KLÍČOVÉ CHARAKTERISTIKY

Nerezové kroužky a kuličky

Odolává opakovanému mytí a chemickému kontaktu bez koroze nebo důlků na povrchu oběžné dráhy.

Excentrický zamykací límec

Objímka se otáčí na vnitřním kroužku pro upnutí hřídele, což zjednodušuje instalaci a umožňuje demontáž bez poškození povrchové úpravy hřídele.

Kulový vnější obrys

Pasuje na konkávní polštářový blok a přírubová pouzdra, absorbuje malé nesouososti hřídele, které by jinak namáhaly hranu oběžné dráhy.

Kontaktní těsnění a potravinářská výplň

Gumová kontaktní těsnění na obou stranách blokují vodu a zbytky produktu, zatímco předem naplněné mazivo H1 podporuje hygienické provozní podmínky.

REFERENCE OBJEDNÁVKY

Průměr vrtání 12 mm – 50 mm

Vnější průměr 32 mm – 100 mm

šířka 12 mm – 32 mm

Materiál kroužků a míčků Nerezová ocel

Způsob zamykání Excentrický límec

Těsněníing type 2RS kontaktní guma

Namazat fill potravinářská třída H1

Teplotní rozsah -20 °C až 110 °C

Kompatibilita bydlení Blok na polštář / přírubový

Balení Karton odolný proti korozi

OBLASTI SPECIFIKACE

Dopravníky na zpracování potravin

Podpěra válce a hnacího hřídele na linkách, které provádějí časté mycí cykly s dezinfekčními prostředky.

Linky na stáčení nápojů

Pozice dopravníku a plnicího zařízení jsou vystaveny postřiku vodou, zbytkům sirupu a čisticím chemikáliím.

Balicí stroje

Uzavírací, štítkovací a kartonovací jednotky, kde je přítomna vlhkost a prach produktu.

Farmaceutické vybavení

Stroje pro čisté prostory, které vyžadují odolnost proti korozi a nízké uvolňování částic z pohyblivých částí.

Námořní a přístavní jednotky

Zařízení pro manipulaci na palubě vystavené slanému vzduchu a pravidelnému kontaktu s vodou.

Pohony pro chemické zpracování

Míchací a přepravní zařízení, kde se s oblastí pouzdra dostávají do styku mírná korozivní média.

OTÁZKY ZAKÁZEK

Jak se liší excentrická objímka od aretace stavěcím šroubem?

Excentrická objímka se otáčí na vnitřním kroužku, aby upnula hřídel po celém jeho obvodu a rozložila sílu uchopení rovnoměrněji než stavěcí šrouby s bodovým kontaktem. Tím se snižuje riziko poškrábání hřídele a umožňuje sejmutí bez poškrábání povrchu hřídele.

Lze řadu NA instalovat do stávajících krytů polštářových bloků?

Ano. Kulový vnější obrys odpovídá standardním konkávním otvorům pouzdra, takže vložka pasuje na kompatibilní polštářové bloky a přírubové jednotky. Před montáží ověřte průměr vrtání pouzdra vůči vnějšímu průměru vložky.

Jaké mazání se používá v továrně?

Každá jednotka je před utěsněním naplněna potravinářským mazivem H1. Plnicí objem je nastaven pro velikost ložiska, takže před instalací na straně potrubí není potřeba žádné další mazání.

Jaká nerezová třída se používá pro kroužky a kuličky?

Kroužky a kuličky používají nerezovou třídu ložisek vybranou pro mokré a mírně korozivní provozy. Přesná třída je uvedena na materiálovém certifikátu dodávaném s každou zásilkou.

SKLADOVÉ A MONTÁŽNÍ POZNÁMKY

Příprava hřídele

Před vložením ložiska očistěte hřídel a odstraňte otřepy. Povrchové vady pod vnitřním kroužkem vytvářejí lokální napěťové body, které zkracují životnost.

Utahování límce

Otočte excentrickou objímku ve směru otáčení hřídele a utáhněte zajišťovací šroub. Po prvních provozních hodinách znovu zkontrolujte sezení.

Kontrola vrtání pouzdra

Ujistěte se, že vývrt konkávního pouzdra je čistý a bez ztvrdlých zbytků. Znečištění snižuje samovyrovnávací účinek a zkracuje životnost destičky.

Skladování

Uchovávejte původní obal zapečetěný až do vydání na straně linky. Skladujte mimo dosah chlorovaných rozpouštědel a vysoké vlhkosti, abyste zachovali nerezovou povrchovou úpravu.

Nerezová vložka řady NA excentrický zamykací límec Potravinářská náplň H1

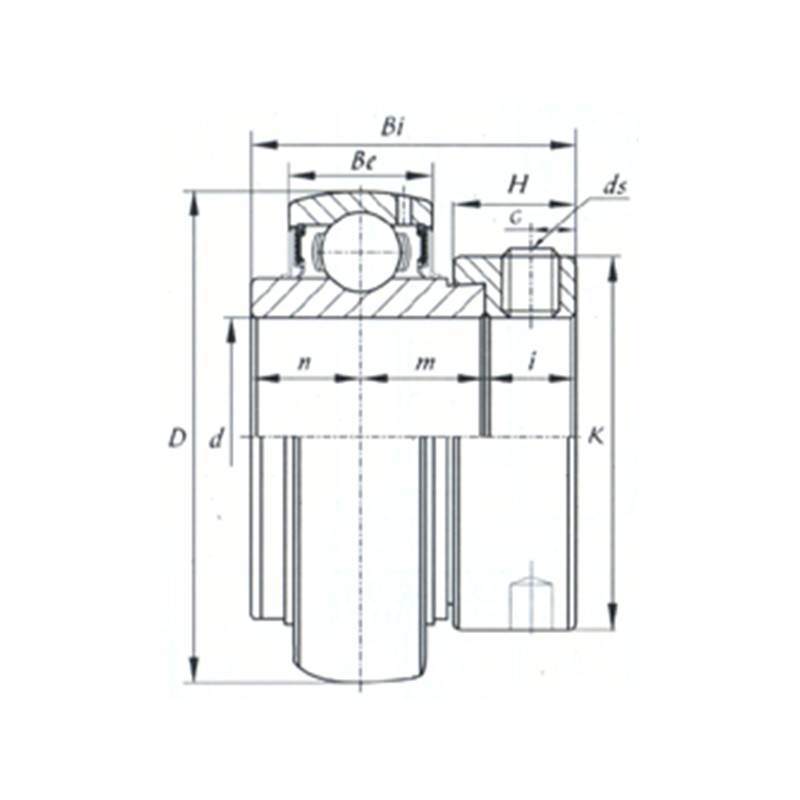

Ložisko č.	d		Rozměry (mm)									Základní nosnost (kN)
Ložisko č.	(mm)	(v.)	D	být	Bi	B1	n	K	H	G	ds	Dynamický	Statické
NA203	17		40	14	37.3	27.8	13.9	28.6	13.5	5	M6x1	900	500
NA203-11	17.463	16. 11	40	14	37.3	27.8	13.9	28.6	13.5	5	1/4-28UNF	900	500
NA204-12	19.05	3/4	47	17	43.7	34.2	17.1	33.3	13.5	5	1/4-28UNF	1250	650
NA204	20		47	17	43.7	34.2	17.1	33.3	13.5	5	M6x1	1250	650
NA205-14	22.225	7/8	52	17	44.4	35	17.5	38.1	13.5	5	1/4-28UNF	1400	750
NA205-15	23.813	15/16	52	17	44.4	35	17.5	38.1	13.5	5	1/4-28UNF	1400	750
NA205	25		52	17	44.4	35	17.5	38.1	13.5	5	M6x1	1400	750
NA205-16	25.4	1	52	17	44.4	35	17.5	38.1	13.5	5	1/4-28UNF	1400	750
NA206-18	28.575	11/8	62	19	48.4	36.6	18.3	44.5	15.9	6	5/16-24UNF	1900	1100
NA206	30		62	19	48.4	36.6	18.3	44.5	15.9	6	M8x1	1900	1100
NA206-19	30.163	13/16	62	19	48.4	36.6	18.3	44.5	15.9	6	5/16-24UNF	1900	1100
NA206-20	31.75	11/4	62	19	48.4	36.6	18.3	44.5	15.9	6	5/16-24UNF	1900	1100
NA207-20	31.75	11/4	72	20	51.1	37.6	18.8	55.6	17.5	6.5	5/16-24UNF	2550	1500
NA207-22	34.925	13/8	72	20	51.1	37.6	18.8	55.6	17.5	6.5	5/16-24UNF	2550	1500
NA207	35		72	20	51.1	37.6	18.8	55.6	17.5	6.5	M8x1	2550	1500
NA207-23	36.513	17/6	72	20	51.1	37.6	18.8	55.6	17.5	6.5	5/16-24UNF	2550	1500
NA208-24	38.1	11/2	80	21	56.3	42.8	21.4	60.3	18.3	6.5	5/16-24UNF	2950	1800
NA208-25	39.688	19/16	80	21	56.3	42.8	21.4	60.3	18.3	6.5	5/16-24UNF	2950	1800
NA208	40		80	21	56.3	42.8	21.4	60.3	18.3	6.5	M8x1	2950	1800
NA209-26	41.275	15/8	85	22	56.3	42.8	21.4	63.5	18.3	6.5	5/16-24UNF	3180	2050
NA209-27	42.863	1 11/16	85	22	56.3	42.8	21.4	63.5	18.3	6.5	5/16-24UNF	3180	2050
NA209-28	44.45	13/4	85	22	56.3	42.8	21.4	63.5	18.3	6.5	5/16-24UNF	3180	2050
NA209	45		85	22	56.3	42.8	21.4	63.5	18.3	6.5	M8x1	3180	2050
NA210-31	49.213	1 15/16	90	24	62.7	49.2	24.6	69.9	18.3	6.5	5/16-24UNF	3500	2300
NA210	50		90	24	62.7	49.2	24.6	69.9	18.3	6.5	M8x1	3500	2300
NA210-32	50.8	2	90	24	62.7	49.2	24.6	69.9	18.3	6.5	5/16-24UNF	3500	2300
NA211-32	50.8	2	100	25	71.4	55.6	27.8	76.2	20.7	8	3/8-24UNF	4350	2900
NA211	55		100	25	71.4	55.6	27.8	76.2	20.7	8	M10x1,25	4350	2900
NA211-35	55.563	23/16	100	25	71.4	55.6	27.8	76.2	20.7	8	3/8-24UNF	4350	2900
NA212-36	57.15	21/4	110	27	77.8	62	31	84.2	22.3	8	3/8-24UNF	4750	3250
NA212	60		110	27	77.8	62	31	84.2	22.3	8	M10x1,25	4750	3250
NA212-39	61.913	27/16	110	27	77.8	62	31	84.2	22.3	8	3/8-24UNF	4750	3250
NA213-40	63.5	21/2	120	28	85.7	68.6	34.1	86	23.5	8.5	3/8-24UNF	5700	4000
NA213	65		120	28	85.7	68.6	34.1	86	23.5	8.5	M10x1,25	5700	4000
NA215-47	74.613	215/16	130	30	92.1	75	37.3	102	23.5	8.5	3/8-24UNF	6600	4950
NA215	75		130	30	92.1	75	37.3	102	23.5	8.5	M10x1,25	6600	4950
NA215-48	76.2	3	130	30	92.1	75	37.3	102	23.5	8.5	3/8-24UNF	6600	4950
