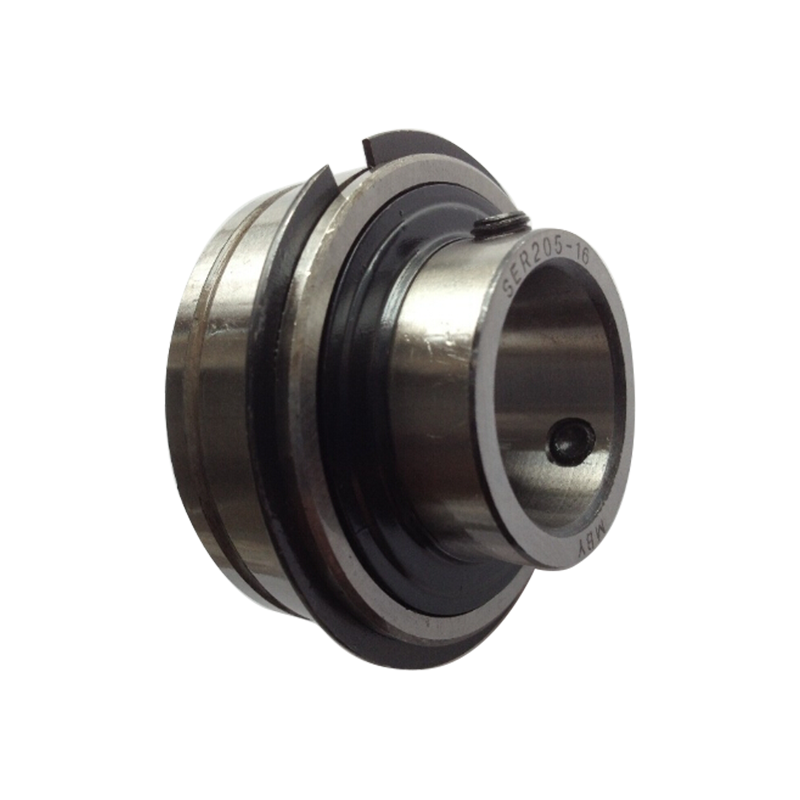

Vložková ložiska řady SER jsou vysoce výkonná ložiska navržená pro nesení a přenášení axiálních a radiálních zatížení. Obvykle se skládají z vnitřních kroužků, vnějších kroužků, valivých těles a klecí a mohou hladce běžet při vysoké rychlosti a vysokém zatížení. Hlavními výhodami těchto ložisek jsou jejich kompaktní rozměry a snadná instalace, díky čemuž jsou vhodná pro různé průmyslové aplikace, jako jsou motory, převodovky a automatizační zařízení. Vložková ložiska řady SER mají dobrou odolnost proti opotřebení a korozi a mohou účinně prodloužit jejich životnost. Jejich konstrukce navíc umožňuje rychlou výměnu, snížení nákladů na údržbu a zajištění efektivního provozu zařízení. Řada SER je vhodná pro různá pracovní prostředí a funguje obzvláště dobře tam, kde je vyžadována častá výměna dílů.
Kuličková ložiska z nerezové oceli řady SER jsou navržena pro aplikace, kde je prvořadá odolnost proti korozi, hygiena a trvanlivost. Tato ložiska jsou vyrobena z martenzitické nerezové oceli AISI 440C a nabízejí vynikající odolnost proti vlhkosti, mírným kyselinám a splachovacímu prostředí, aniž by byla ohrožena nosnost. Konstrukce kulového vnějšího kroužku kompenzuje nesouosost hřídele a nepřesnosti montáže, zatímco zajišťovací mechanismus stavěcího šroubu zajišťuje bezpečné připevnění hřídele. Ložiska vybavená kontaktním pryžovým těsněním 2RS na obou stranách zadržují mazivo a zabraňují pronikání kontaminantů v potravinářském, farmaceutickém a námořním průmyslu. Ložiska jsou předem namazána potravinářským mazivem (registrace NSF H1) pro přímý kontakt se spotřebními výrobky. Provozní teplota se pohybuje od -20 °C do 110 °C, kompatibilní s cykly mytí při vysoké teplotě. K dispozici v palcových i metrických velikostech otvoru pro přímou výměnu ve stávajícím vybavení.
AISI 440C je martenzitická nerezová ocel s vyšší tvrdostí (58-60 HRC) a odolností proti opotřebení ve srovnání s 304 (austenitická). 440C poskytuje lepší nosnost a únavovou životnost, což z něj činí preferovanou volbu pro uložení ložisek, kde je vyžadována odolnost proti korozi a mechanická pevnost.
Ano, řada SER je navržena pro mycí prostředí s provozní teplotou až 110 °C. Těsnění 2RS a potravinářské mazivo udržují výkon během vysokoteplotních čisticích cyklů. Pro nepřetržitý provoz nad 100 °C konzultujte výběr maziva s výrobcem.
Použijte momentový klíč se specifikovanou hodnotou utahovacího momentu (obvykle 2-4 Nm pro menší velikosti, až 8 Nm pro větší ložiska). Přílišné utažení může deformovat vnitřní kroužek, zatímco nedostatečné utažení může způsobit prokluzování hřídele. Pro aplikace s vibracemi vždy používejte prostředek pro zajištění závitů.
Ano, řada SER je k dispozici s potravinářským mazivem registrovaným NSF H1, díky čemuž je vhodná pro aplikace náhodného kontaktu s potravinami. Nerezová konstrukce a utěsněný design zabraňují kontaminaci potravinářských produktů mazivem.
Parametry produktu
| Ložisko č. | d | Rozměry (mm) | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| (mm) | (v.) | D | Bi | být | n | j | a | h | P | G | ds | |
| SER201 | 12 | 47 | 31 | 15.9 | 12.7 | 2.38 | 1.07 | 4 | 52.7 | 5 | M6x1 | |
| SER201-8 | 12.7 | 1/2 | 47 | 31 | 15.9 | 12.7 | 2.38 | 1.07 | 4 | 52.7 | 5 | 1/4-28UNF |
| SER202 | 15 | 47 | 31 | 15.9 | 12.7 | 2.38 | 1.07 | 4 | 52.7 | 5 | M6x1 | |
| SER202-10 | 15.875 | 5/8 | 47 | 31 | 15.9 | 12.7 | 2.38 | 1.07 | 4 | 52.7 | 5 | 1/4-28UNF |
| SER203 | 17 | 47 | 31 | 15.9 | 12.7 | 2.38 | 1.07 | 4 | 52.7 | 5 | M6x1 | |
| SER203-11 | 17.463 | 16. 11 | 47 | 31 | 15.9 | 12.7 | 2.38 | 1.07 | 4 | 52.7 | 5 | 1/4-28UNF |
| SER204-12 | 19.05 | 3/4 | 47 | 31 | 15.9 | 12.7 | 2.38 | 1.07 | 4 | 52.7 | 5 | 1/4-28UNF |
| SER204 | 20 | 47 | 31 | 15.9 | 12.7 | 2.38 | 1.07 | 4 | 52.7 | 5 | M6x1 | |
| SER205-14 | 22.225 | 7/8 | 52 | 34.9 | 19 | 13.1 | 2.38 | 1.07 | 5.2 | 57.9 | 5.5 | 1/4-28UNF |
| SER205-15 | 23.813 | 15/16 | 52 | 34.9 | 19 | 13.1 | 2.38 | 1.07 | 5.2 | 57.9 | 5.5 | 1/4-28UNF |
| SER205 | 25 | 52 | 34.9 | 19 | 13.1 | 2.38 | 1.07 | 5.2 | 57.9 | 5.5 | M6x1 | |
| SER205-16 | 25.4 | 1 | 52 | 34.9 | 19 | 13.1 | 2.38 | 1.07 | 5.2 | 57.9 | 5.5 | 1/4-28UNF |
| SER206-18 | 28.575 | 1 1/8 | 62 | 38.1 | 22.2 | 15.9 | 3.18 | 1.65 | 5.6 | 67.7 | 5.5 | 1/4-28UNF |
| SER206 | 30 | 62 | 38.1 | 22.2 | 15.9 | 3.18 | 1.65 | 5.6 | 67.7 | 5.5 | M8x1,0 | |
| SER206-19 | 30.163 | 1 3/16 | 62 | 38.1 | 22.2 | 15.9 | 3.18 | 1.65 | 5.6 | 67.7 | 5.5 | 1/4-28UNF |
| SER206-20 | 31.75 | 1 1/4 | 62 | 38.1 | 22.2 | 15.9 | 3.18 | 1.65 | 5.6 | 67.7 | 5.5 | 1/4-28UNF |
| SER207-20 | 31.75 | 1 1/4 | 72 | 42.9 | 23.8 | 17.5 | 3.18 | 1.65 | 5.6 | 78.6 | 6.5 | 5/16-24UNF |
| SER207-21 | 33.338 | 1 5/16 | 72 | 42.9 | 23.8 | 17.5 | 3.18 | 1.65 | 5.6 | 78.6 | 6.5 | 5/16-24UNF |
| SER207-22 | 34.925 | 1 3/8 | 72 | 42.9 | 23.8 | 17.5 | 3.18 | 1.65 | 5.6 | 78.6 | 6.5 | 5/16-24UNF |
| SER207 | 35 | 72 | 42.9 | 23.8 | 17.5 | 3.18 | 1.65 | 5.6 | 78.6 | 6.5 | M8x1,0 | |
| SER207-23 | 36.513 | 1 7/16 | 72 | 42.9 | 23.8 | 17.5 | 3.18 | 1.65 | 5.6 | 78.6 | 6.5 | 5/16-24UNF |
| SER208-24 | 38.1 | 1 1/2 | 80 | 49.2 | 27.8 | 19 | 3.18 | 1.65 | 6.4 | 86.6 | 8 | 5/16-24UNF |
| SER208-25 | 39.688 | 1 9/16 | 80 | 49.2 | 27.8 | 19 | 3.18 | 1.65 | 6.4 | 86.6 | 8 | 5/16-24UNF |
| SER208 | 40 | 80 | 49.2 | 27.8 | 19 | 3.18 | 1.65 | 6.4 | 86.6 | 8 | M8x1,0 | |
| SER209-26 | 41.275 | 15/8 | 85 | 49.2 | 27.8 | 19 | 3.18 | 1.65 | 6.4 | 91.6 | 8 | 5/16-24UNF |
| SER209-27 | 42.863 | 1 11/16 | 85 | 49.2 | 27.8 | 19 | 3.18 | 1.65 | 6.4 | 91.6 | 8 | 5/16-24UNF |
| SER209 | 45 | 85 | 49.2 | 27.8 | 19 | 3.18 | 1.65 | 6.4 | 91.6 | 8 | M8x1,0 | |
| SER209-28 | 44.45 | 1 3/4 | 85 | 49.2 | 27.8 | 19 | 3.18 | 1.65 | 6.4 | 91.6 | 8 | 5/16-24UNF |
| SER210-30 | 47.625 | 1 7/8 | 90 | 51.6 | 28.6 | 19 | 3.18 | 2.41 | 7.5 | 96.5 | 9.5 | 3/8-24UNF |
| SER210-31 | 49.213 | 1 15/16 | 90 | 51.6 | 28.6 | 19 | 3.18 | 2.41 | 7.5 | 96.5 | 9.5 | 3/8-24UNF |
| SER210 | 50 | 90 | 51.6 | 28.6 | 19 | 3.18 | 2.41 | 7.5 | 96.5 | 9.5 | M10x1,25 | |
| SER211-32 | 50.8 | 2 | 100 | 55.6 | 30.2 | 22.2 | 3.18 | 2.41 | 7.5 | 106.5 | 10 | 3/8-24UNF |
| SER211-34 | 53.975 | 2 1/8 | 100 | 55.6 | 30.2 | 22.2 | 3.18 | 2.41 | 7.5 | 106.5 | 10 | 3/8-24UNF |
| SER211 | 55 | 100 | 55.6 | 30.2 | 22.2 | 3.18 | 2.41 | 7.5 | 106.5 | 10 | M10x1,25 | |
| SER211-35 | 55.563 | 2 3/16 | 100 | 55.6 | 30.2 | 22.2 | 3.18 | 2.41 | 7.5 | 106.5 | 10 | 3/8-24UNF |
| SER212-36 | 57.15 | 2 1/4 | 110 | 65.1 | 31.8 | 25.4 | 3.18 | 2.41 | 7.5 | 116.6 | 10 | 3/8-24UNF |
| SER212 | 60 | 110 | 65.1 | 31.8 | 25.4 | 3.18 | 2.41 | 7.5 | 116.6 | 10 | M10x1,25 | |
| SER212-38 | 60.325 | 2 3/8 | 110 | 65.1 | 31.8 | 25.4 | 3.18 | 2.41 | 7.5 | 116.6 | 10 | 3/8-24UNF |
| SER212-39 | 61.913 | 2.4375 | 110 | 65.1 | 31.8 | 25.4 | 3.18 | 2.41 | 7.5 | 116.6 | 10 | 3/8-24UNF |
