Řada UCFL

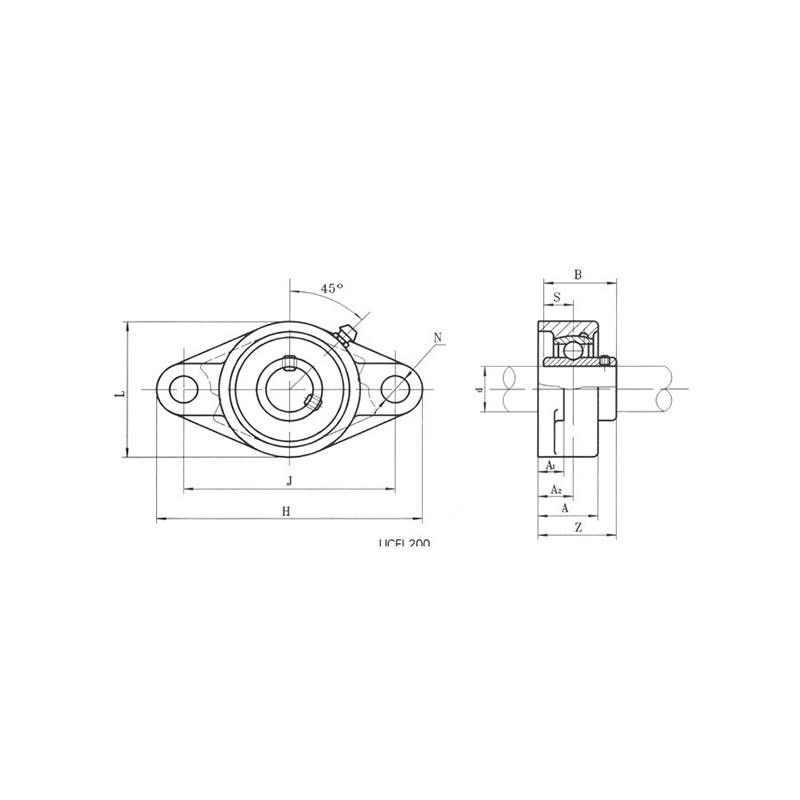

Ložiska polštářových bloků řady UCFL - konfigurace příruby se dvěma šrouby

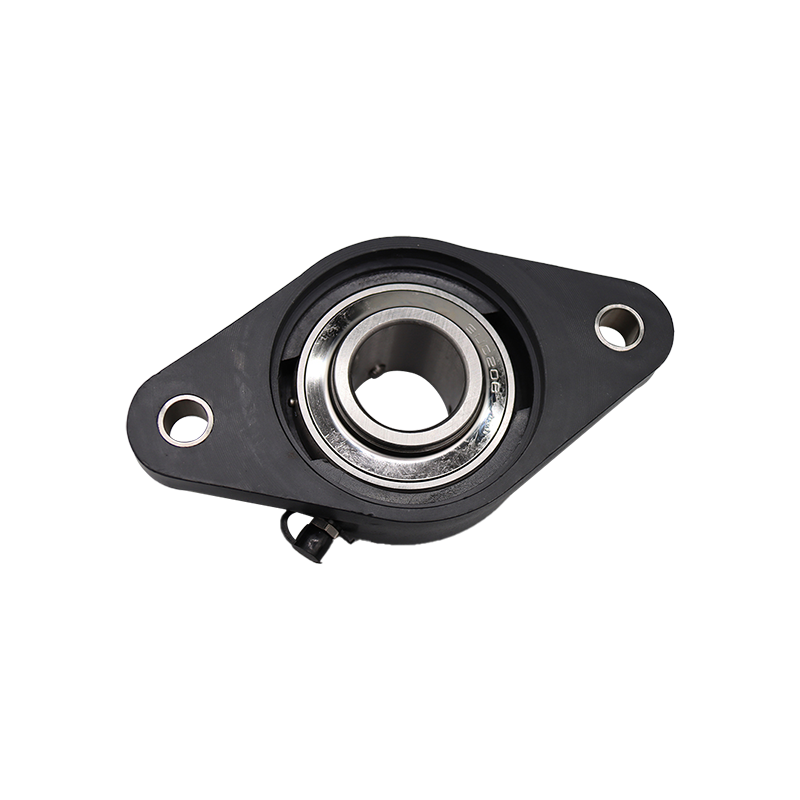

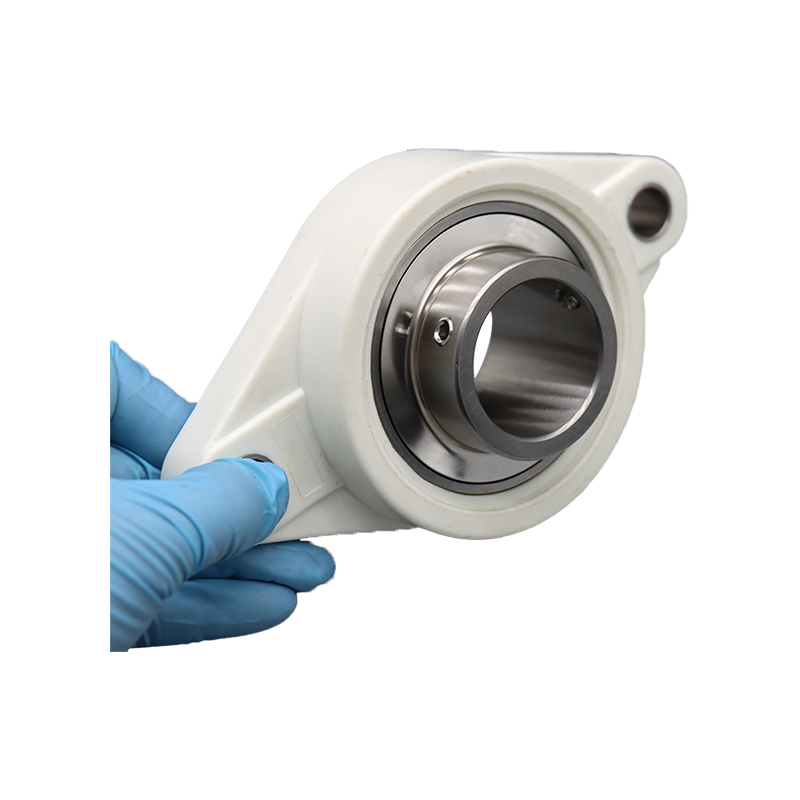

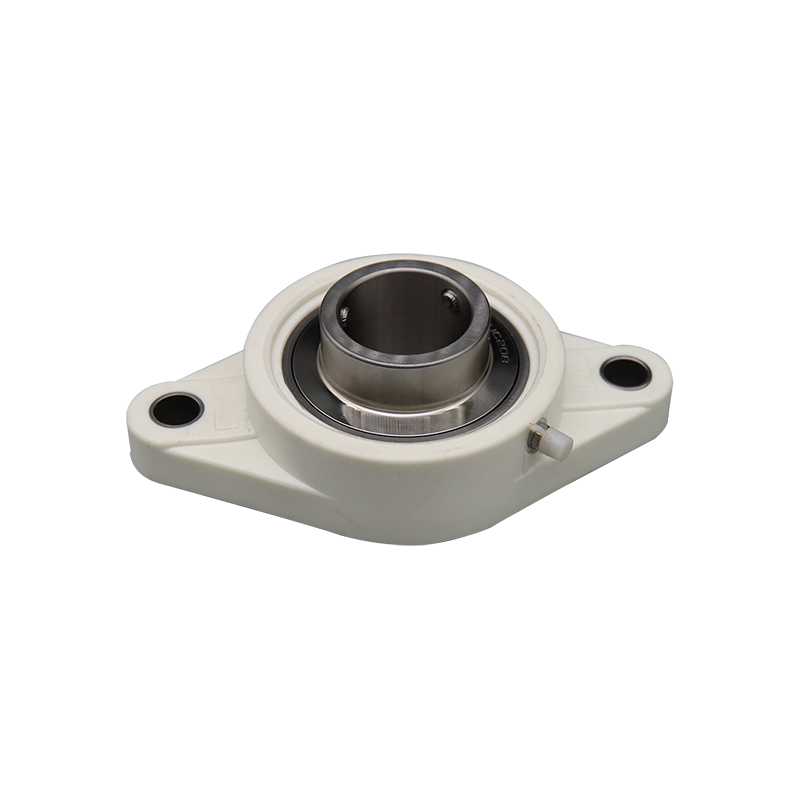

Řada ložisek polštářových bloků UCFL má litinové pouzdro a kulový vnější kroužek na ložiskové vložce, navržený pro aplikace vyžadující vyrovnání a robustní montáž. Řada UCFL zahrnuje konfiguraci příruby se dvěma šrouby, která poskytuje stabilitu a rozložení zatížení v kompaktním tvaru. Ložisková vložka je v krytu zajištěna aretací stavěcího šroubu. Tento produkt je navržen tak, aby splňoval průmyslové normy a nabízí spolehlivé řešení pro systémy přenosu energie.

Vlastnosti produktu

• Dvoušroubové pouzdro příruby: Pouzdro UCFL je odlito z vysoce kvalitního železa, které poskytuje strukturální integritu a odolnost proti deformaci při zatížení. Montážní vzor se dvěma šrouby usnadňuje bezpečnou a přímou instalaci na rámy zařízení.
• Sférický vnější prstenec: Ložisková vložka má kulový vnější průměr, který umožňuje počáteční nesouosost hřídele při montáži. Tato funkce umožňuje statické úhlové vychýlení až 2°, aniž by došlo ke snížení výkonu.

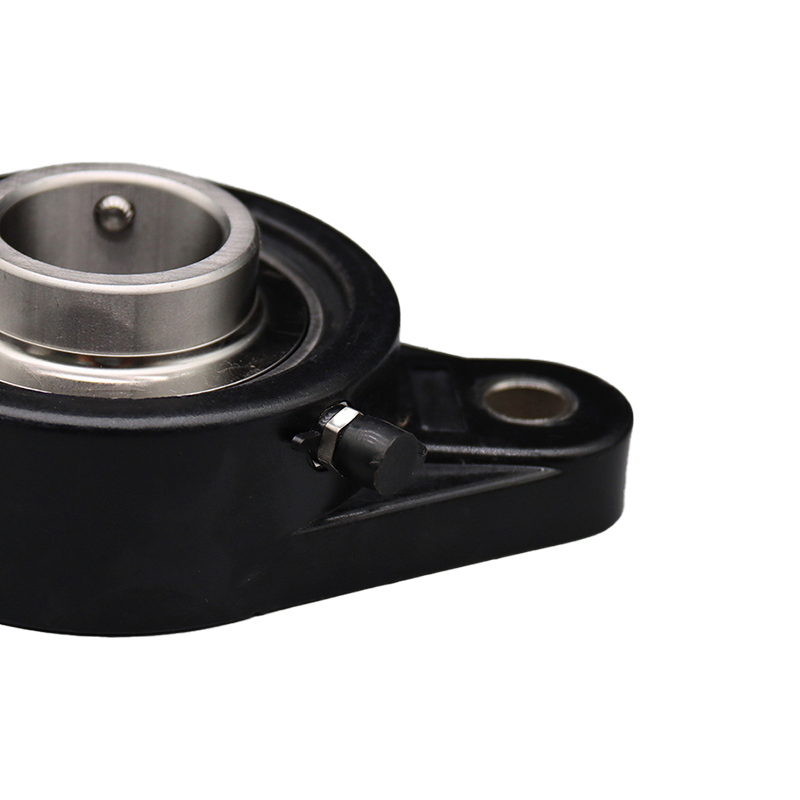

• Mechanismus blokování šroubů: Vnitřní kroužek ložiska je připevněn k hřídeli pomocí dvou stavěcích šroubů umístěných pod úhlem 120°. Tento způsob zamykání zajišťuje pevné uchopení hřídele, zabraňuje prokluzování a udržuje soustřednost při provozním zatížení.
• Předmazané a utěsněné: Každé ložisko je předem namazáno standardním mazivem pro okamžité použití a je vybaveno kontaktními těsněními, která zabraňují vniknutí kontaminace a zadržují mazivo a prodlužují životnost v různých provozních prostředích.

Oblasti použití

Tento výrobek je technickou součástí pro použití v následujících mechanických systémech a zařízeních:

• Dopravníkové systémy a zařízení pro manipulaci s materiálem.
• Zemědělské stroje, včetně nářadí pro zpracování půdy a sklizeň.
• Balicí a stáčecí linky.
• Textilní výrobní stroje.
• Ventilátory HVAC a průmyslové dmychadla.

Společné dotazy na zadávání zakázek

1. Jaký je rozdíl mezi ložisky polštářových bloků UCFL a UCF a kdy mám vybrat jedno přes druhé?

Primárním rozdílem je konfigurace montáže. The řada UCFL vyznačuje se dvoušroubovým eliptickým přírubovým pouzdrem, zatímco řada UCF používá čtyřšroubové čtvercové přírubové pouzdro. UCFL se obvykle používá v aplikacích, kde je montážní prostor omezen nebo kde je vzor dvou šroubů dostatečný pro požadavky na zatížení, jako jsou svislé povrchy nebo rámy strojů. Naopak řada UCF poskytuje stabilnější montáž s vyšší nosností díky vzoru čtyř šroubů. Výběr by měl vycházet ze specifických požadavků na zatížení a dostupného montážního prostoru vašeho návrhu. Pro podrobnou analýzu zatížení může náš tým technické podpory pomoci při výběru vhodné série a velikosti ložiska.

2. Jak určím správnou velikost ložiska pro svůj hřídel a předejdu předčasnému selhání v důsledku nesouososti nebo vibrací?

Volba správné velikosti ložiska, konkrétně průměru vrtání (ID), je zásadní pro zajištění správného uložení na hřídeli. Tím se zabrání běžným problémům, jako je tečení ložiska nebo poškození hřídele. Předčasné selhání v důsledku nesouososti je zmírněno kulovým vnějším kroužkem ložiska UCFL, který umožňuje menší počáteční statické nesouosost. Nadměrné dynamické nesouosost nebo vibrace přesahující konstrukční kapacitu ložiska však mohou vést ke snížení životnosti. Abyste tomu zabránili, vypočítejte skutečné zatížení aplikace, provozní rychlost a teplotu. Měli byste také ověřit, že tolerance hřídele a vrtání pouzdra jsou v určených mezích. Pro složité aplikace nebo pro ověření vašich výpočtů nahlédněte do tabulek zatížení ložiska nebo si vyžádejte konzultaci s jedním z našich aplikačních inženýrů.
