Zakázková Řada UCT Polštářová bloková kulička výroba, továrna

Řada UCT

The Kuličková ložiska řady UCT , často označovaná jako ložiska navíjecí jednotky, se skládají z přesně obrobených Typ UCT litinové pouzdro a vložkové ložisko z chromové oceli GCR15 s kulovým vnějším průměrem. Tato specifická konfigurace je navržena tak, aby usnadnila seřízení napětí a vyrovnání hřídele v mechanických systémech. Pouzdro má po stranách posuvnou štěrbinu, která umožňuje celé jednotce pohybovat se po rámu nebo kolejnici. Tato konstrukce se zásadně používá pro udržování napětí řemene nebo seřizování středové vzdálenosti rotujících hřídelí v dopravníkových systémech a sestavách pro přenos energie.

Odeslat poptávku

ŘADY UCT · NAPÍNACÍ · SAMONASTAVOVACÍ · DESjáGN POSUVU

Řada UCT Rám napínací jednotky s ložiskovou vložkou

nastavení posuvu rámu kulový vnější kroužek vybavena maznicí

Schopnost strukturálního napínání

Integrovaná konstrukce s posuvným rámem umožňuje lineární nastavení a zajišťuje konzistentní napnutí řemene nebo řetězu bez nutnosti kompletní demontáže systému.

Samovyrovnávací geometrie

Vnitřní vložkové ložisko řady UC je vybaveno kulovým vnějším kroužkem, který odpovídá konkávnímu vrtání pouzdra a kompenzuje menší nesouosost hřídele nebo nepřesnosti montáže.

Dynamické řízení zátěže

Vnitřní kroužky a kuličky jsou vyrobeny z ložiskové oceli s vysokým obsahem uhlíku a zajišťují konzistentní rozložení zatížení při různých rychlostech otáčení.

Účinnost těsnění a mazání

Jednotka je vybavena standardní maznicí a systémem těsnění s více břity, zabraňuje vnikání prachu a vlhkosti a zároveň zadržuje mazivo pro prodloužené servisní intervaly.

Technické vlastnosti

Materiál bydlení Litina / lisovaná ocel

Typ ložiskové vložky Řada UC (zajištění stavěcího šroubu)

Rozsah průměru hřídele 12 mm až 50 mm

Seřizovací pojezd 25 mm až 60 mm

Systém těsnění Vícebřité plstěné těsnění

Mazací armatura Standardní maznice M6 / M8

Běžné scénáře průmyslových aplikací

Systémy napínání dopravníků

Používá se na zadním konci pásových dopravníků k nastavení natažení pásu a zabránění prokluzu během přepravy materiálu.

Zemědělské stroje

Používá se u kombajnů a obilních elevátorů, kde musí být polohování hřídele kalibrováno pro různé typy plodin.

Textilní a balicí linky

Integrováno do strojů vyžadujících přesné sledování pásů a řetězů ve vysokorychlostních výrobních prostředích.

Průmyslové ventilátory a dmychadla

Usnadňuje vyrovnání řemenem poháněných motorových sestav, aby se minimalizovaly vibrace a ztráty výkonu.

Protokol instalace a údržby

Ověření zarovnání Před montáží pouzdra UCT se ujistěte, že jsou kluzné dráhy rovnoběžné a bez úlomků, aby se zabránilo zablokování během nastavování.

Kalibrace točivého momentu Stavěcí šrouby musí být utaženy předepsaným utahovacím momentem, aby se zabránilo prokluzování hřídele, aniž by došlo k deformaci vnitřního kroužku.

Frekvence mazání Při standardních provozních teplotách (-20°C až 100°C) by se mazivo mělo doplňovat na základě provozních hodin a prašnosti prostředí.

Podmínky skladování Jednotky by měly být skladovány v suchém prostředí s kontrolovanou teplotou v původním antikorozním obalu, aby se zabránilo atmosférické korozi povrchů ložisek.

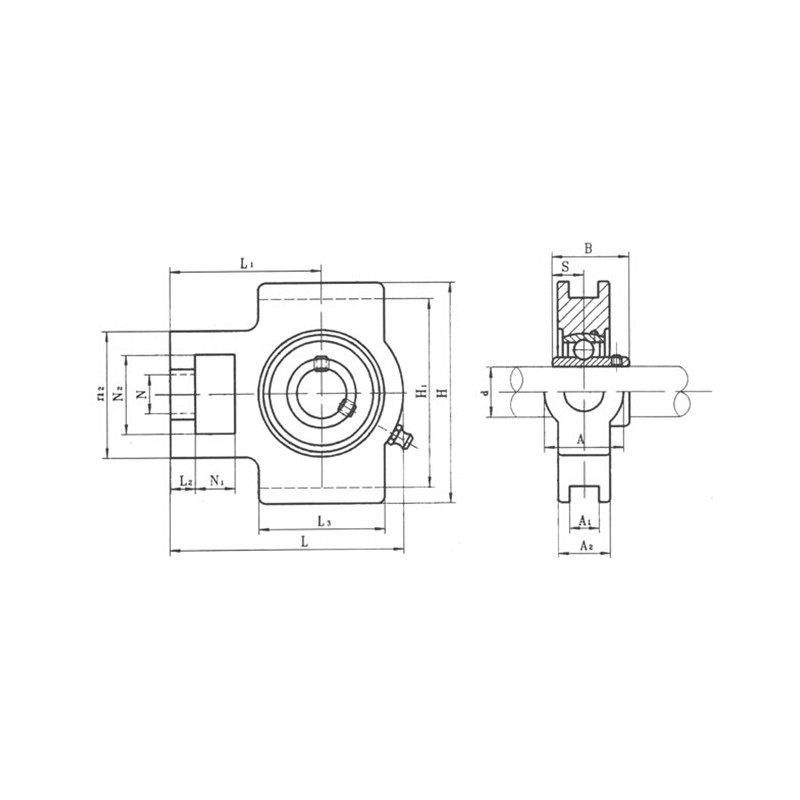

Model	Velikost (mm)																Typ ložiska	Typ domu	Hmotnost (se sedadlem)
Model	d	N1	L2	H2	N2	N	L3	A1	H1	H	L	A2	A	L1	B	S	Typ ložiska	Typ domu	(kg)
UCT204	20	16	10	51	32	19	51	12	76	89	94	21	32	61	31	12.7	UC204	T204	0.8
UCT205	25	16	10	51	32	19	51	12	76	89	97	24	32	62	34.1	14.3	UC205	T205	0.9
UCT206	30	16	10	56	37	22	57	12	89	102	113	28	37	70	38.1	15.9	UC206	T206	1.3
UCT207	35	16	13	64	37	22	64	12	89	102	129	30	37	78	42.9	17.5	UC207	T207	1.7
UCT208	40	19	16	83	49	29	83	16	102	114	144	33	49	88	49.2	19	UC208	T208	2.3
UCT209	45	19	16	83	49	29	83	16	102	117	144	35	49	87	49.2	19	UC209	T209	2.4
UCT210	50	19	16	83	49	29	86	16	102	117	149	37	49	90	51.6	19	UC210	T210	2.5
UCT211	55	25	19	102	64	35	95	22	130	146	171	38	64	106	55.6	22.2	UC211	T211	3.8
UCT212	60	32	19	102	64	35	102	22	130	146	194	42	64	119	65.1	25.4	UC212	T212	4.7
UCT213	65	32	21	111	70	41	121	26	151	167	224	44	70	137	65.1	25.4	UC213	T213	7
UCT214	70	32	21	111	70	41	121	26	151	167	224	46	70	137	74.6	30.2	UC214	T214	7.3
UCT215	75	32	21	111	70	41	121	26	151	167	232	48	70	140	77.8	33.3	UC215	T215	7.7
UCT216	80	32	21	111	70	41	121	26	165	184	235	51	70	140	82.6	33.3	UC216	T216	8.4
UCT217 $ $	85	38	29	124	73	48	157	30	173	198	260	54	73	162	85.7	34.1	UC217	T217	11
