Sférické pláně GEFW je vysoce výkonné posuvné ložisko široce používané v průmyslovém a mechanickém vybavení. Používá sférický design, který umožňuje volný pohyb ve více směrech a může efektivně odolávat axiálním a radiálním zatížením. Ložisko je vyrobeno z materiálu s vysokou pevností a má vynikající odolnost proti opotřebení a odolnost proti korozi, což zajišťuje jeho spolehlivost v drsném prostředí. Sférická ložiska GEFW jsou zvláště vhodná pro aplikace vyžadující ložisko s vysokým zatížením a flexibilní pohyb, jako jsou strojírenské stroje, automatizační zařízení a letecká pole. Kromě toho je jeho snadná instalace a údržba z něj činí první výběr mnoha inženýrů.
Náš GE ... FW automatické převodovky Sférické prosté ložisko je navržen tak, aby poskytoval výjimečný výkon v náročných aplikacích pro hnací ústrojí. Tato přesná složka zajišťuje hladký provoz a prodlouženou životnost pro přenosový systém vašeho vozidla.
| Parametr | Specifikace |
|---|---|
| Materiál | Chromová ocel s vysokým obsahem uhlíku |
| Vnitřní průměr | 15 mm - 50 mm (k dispozici vlastní velikosti) |
| Vnější průměr | 30 mm - 80 mm (k dispozici vlastní velikosti) |
| Nakládací kapacita | Static: 50KN, Dynamic: 25kn |
| Teplotní rozsah | -40 ° C až 150 ° C. |
| Mazání | Předem promazáno s mazivkou s vysokým teplotou |
| Typ těsnění | Integrované dvojité lip těsnění |
Náš automatické převodové sférické ložisko je ideální pro:
Na rozdíl od standardních ložisek, naše Sférické ložisko pro automatické převody Nabídky:
Náš automatické převodové převodovky sférické pláně je navržen tak, aby splňoval nebo překračuje specifikace OEM pro hlavní výrobce vozidel. Konkrétní informace o aplikaci se obraťte na náš graf kompatibility nebo kontaktujte náš technický tým.
Každý GE ... FW sférické ložisko podléhá přísnému testování kvality, včetně:
Parametry produktu

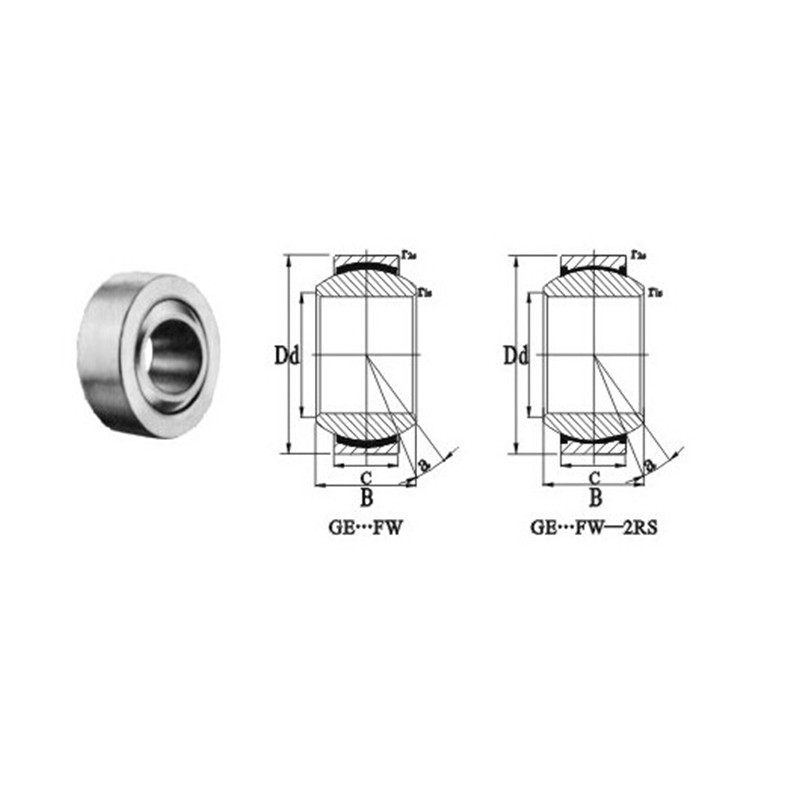

| Označení | Rozměry (mm) | α · ≈ | Hmotnost (kg) | ||||||
|---|---|---|---|---|---|---|---|---|---|
| d | D | B | C | DK | R1S min | R2S min | |||
| GE4FW | 4 | 14 | 7 | 4 | 0.3 | 0.3 | 3.6 | 20 | 0.005 |
| Ge5fw | 5 | 16 | 9 | 5 | 0.3 | 0.3 | 5.8 | 21 | 0.006 |
| Ge6fw | 6 | 16 | 9 | 5 | 0.3 | 0.3 | 5.8 | 21 | 0.008 |
| Ge8fw | 8 | 19 | 11 | 6 | 0.3 | 0.3 | 8.6 | 21 | 0.014 |
| GE10FW | 10 | 22 | 12 | 7 | 0.3 | 0.3 | 11 | 18 | 0.021 |
| GE12FW | 12 | 26 | 15 | 9 | 0.3 | 0.3 | 18 | 18 | 0.033 |
| GE15FW-2RS | 15 | 30 | 16 | 10 | 0.3 | 0.3 | 22.4 | 16 | 0.046 |
| GE17FW-2RS | 17 | 35 | 20 | 12 | 0.3 | 0.3 | 31.5 | 19 | 0.078 |
| GE20FW-2RS | 20 | 42 | 25 | 16 | 0.6 | 0.6 | 51 | 17 | 0.15 |
| GE25FW-2RS | 25 | 47 | 28 | 18 | 0.6 | 0.6 | 65.5 | 17 | 0.19 |
| GE30FW-2RS | 30 | 55 | 32 | 20 | 0.6 | 0.6 | 112 | 17 | 0.29 |
| GE35FW-2RS | 35 | 62 | 35 | 23 | 0.6 | 1 | 140 | 16 | 0.39 |
| GE40FW-2RS | 40 | 68 | 40 | 25 | 0.6 | 1 | 180 | 17 | 0.52 |
| GE45FW-2RS | 45 | 75 | 43 | 28 | 0.6 | 1 | 220 | 15 | 0.68 |
| GE50FW-2RS | 50 | 90 | 56 | 36 | 0.6 | 1 | 345 | 17 | 1.4 |
| GE60FW-2RS | 60 | 105 | 63 | 40 | 1 | 1 | 440 | 17 | 2 |
| GE70FW-2RS | 70 | 120 | 70 | 45 | 1 | 1 | 570 | 16 | 2.9 |
| GE80FW-2RS | 80 | 130 | 75 | 50 | 1 | 1 | 695 | 14 | 3.5 |
| GE90FW-2RS | 90 | 150 | 85 | 55 | 1 | 1 | 865 | 15 | 5.4 |
| GE100FW-2RS | 100 | 160 | 85 | 55 | 1 | 1 | 930 | 14 | 5.9 |
