GE...LO

Kloubová ložiska GE...LO jsou vysoce výkonná ložiska široce používaná ve strojírenství a automatizaci. Jeho konstrukce umožňuje ložiskům odolávat zatížení ve více rozměrech a přizpůsobit se složitému pracovnímu prostředí. Tato řada ložisek je vyrobena z vysoce kvalitních materiálů a má vynikající odolnost proti opotřebení a korozi, což může efektivně prodloužit jejich životnost. Ložiska GE...LO mají navíc samomazné vlastnosti, snižují náklady na údržbu a prostoje a zlepšují provozní efektivitu zařízení. Jeho unikátní design kulového kontaktu vydrží velká radiální a axiální zatížení a je vhodný pro provoz za podmínek vibrací a rázů. Je široce používán v letectví, výrobě automobilů, metalurgických zařízeních a dalších průmyslových zařízeních, aby poskytoval stabilní a spolehlivou podporu pro různé stroje.

Odeslat poptávku

KULOVÁ PLAVINA · AUTOMOBIL · BEZÚDRŽBOVÉ

GE...LO Kulové kluzné ložisko automatické převodovky

samomazné ocel na PTFE nesouosost tolerantní

Kloubová ložiska řady GE...LO jsou speciálně navržena pro aplikace s automatickými převodovkami, kde jsou kritickými faktory oscilační pohyb, vysoké zatížení a omezený přístup k údržbě. Ložisko se vyznačuje kluzným povrchem z kompozitu ocel na PTFE a zajišťuje bezúdržbový provoz s vynikající odolností proti opotřebení a nízkými koeficienty tření. Kulový design vnitřního kroužku kompenzuje úhlovou nesouosost mezi hřídelí a skříní a snižuje namáhání okolních součástí převodovky. Ložisko je předmazáno speciálním mazivem, které zůstává účinné v širokém rozsahu teplot od -40 °C do 150 °C. Označení LO znamená, že ložisko je vybaveno mazací drážkou a otvory ve vnějším kroužku, které umožňují v případě potřeby domazání. Mezi běžné aplikace patří čepy voliče řazení, spojovací klouby a upevňovací body ovladače v moderních automatických převodovkách.

PTFE kompozitní kluzná plocha

Rozhraní ocel na PTFE poskytuje nízké tření a bezúdržbový provoz s vynikající odolností proti opotřebení při oscilujícím zatížení.

Kompenzace nesouososti

Kulový vnitřní kroužek se přizpůsobí úhlovému vychýlení až o 6 stupňů, čímž se sníží namáhání součástí převodovky a spojů.

Schopnost domazávání

Označení LO zahrnuje mazací drážku a otvory ve vnějším kroužku pro volitelné domazávání v náročných aplikacích.

Široký teplotní rozsah

Funguje od -40 °C do 150 °C, kompatibilní s kapalinou pro automatické převodovky (ATF) a extrémními podmínkami tepelného cyklování.

Technické specifikace

Průměr vrtání 10mm - 50mm

Vnější průměr 20mm - 75mm

Rozsah šířky 8mm - 28mm

Posuvná plocha Kompozit ocel na PTFE

Úhel vychýlení Až 6 stupňů

Dynamická únosnost 12kN - 80kN

Statická únosnost 25 kN - 160 kN

Teplotní rozsah -40 °C až 150 °C

Funkce mazání LO (drážky ve vnějším kroužku)

Materiál GCr15 / SAE 52100 s PTFE povlakem

Scénáře aplikací

Čepy voliče řazení

Otočné body pro táhla řazení v tělesech ventilů automatické převodovky a mechanismech řazení.

Upevňovací body pohonu

Opěrné body pro hydraulické a elektrické pohony ovládající záběr spojky a převodu.

Spojovací klouby

Spojovací body mezi komponenty převodovky vyžadující omezený úhlový pohyb.

Sestavy čerpadel a ventilů

Podpora pro čepy hydraulického čerpadla a součásti ventilového rozvodu v automatických převodovkách.

Technické dotazy

Co znamená označení LO v ložiskách GE...LO?

LO znamená, že ložisko je vybaveno mazací drážkou a mazacími otvory ve vnějším kroužku. To umožňuje domazávání během servisních intervalů, pokud aplikace vyžaduje prodloužené cykly údržby nebo pokud je ložisko vystaveno vysoké úrovni znečištění.

Jaká je typická životnost ložisek GE...LO?

Za normálních provozních podmínek se správným vyrovnáním a zatížením poskytují ložiska GE...LO životnost přesahující 500 000 oscilačních cyklů. Kluzná plocha z kompozitu PTFE poskytuje vynikající odolnost proti opotřebení a udržuje nízké tření po celou dobu životnosti ložiska.

Mohou ložiska GE...LO fungovat bez domazávání?

Ano, kluzná plocha z kompozitu PTFE zajišťuje vlastní mazání, díky čemuž je ložisko pro většinu aplikací bezúdržbové. Funkce LO je volitelná funkce pro náročné provozní podmínky, není vyžadována pro normální provoz.

Jaký je maximální úhel nesouososti pro ložiska GE...LO?

Ložiska GE...LO se mohou vyrovnat s úhlovou nesouosostí až 6 stupňů mezi hřídelí a pouzdrem. Překročení tohoto limitu může způsobit zatížení hran a snížit výkon a životnost ložiska.

Tvrdost hřídele

Doporučená tvrdost hřídele je 58-62 HRC s drsností povrchu Ra ≤ 0,4 µm pro optimální výkon kompozitu PTFE.

Tolerance vrtání skříně

Doporučená tolerance pouzdra je H7 pro standardní aplikace. Ujistěte se, že otvor je bez otřepů a ostrých hran.

Kompatibilita mazání

Kompozit PTFE je kompatibilní s většinou kapalin pro automatické převodovky. Vyhněte se rozpouštědlům a agresivním chemikáliím, které mohou poškodit vrstvu PTFE.

Skladování

Skladujte v originálním balení v čistém a suchém prostředí. Vyvarujte se vystavení prachu a nečistotám, které se mohou usadit do povrchu PTFE.

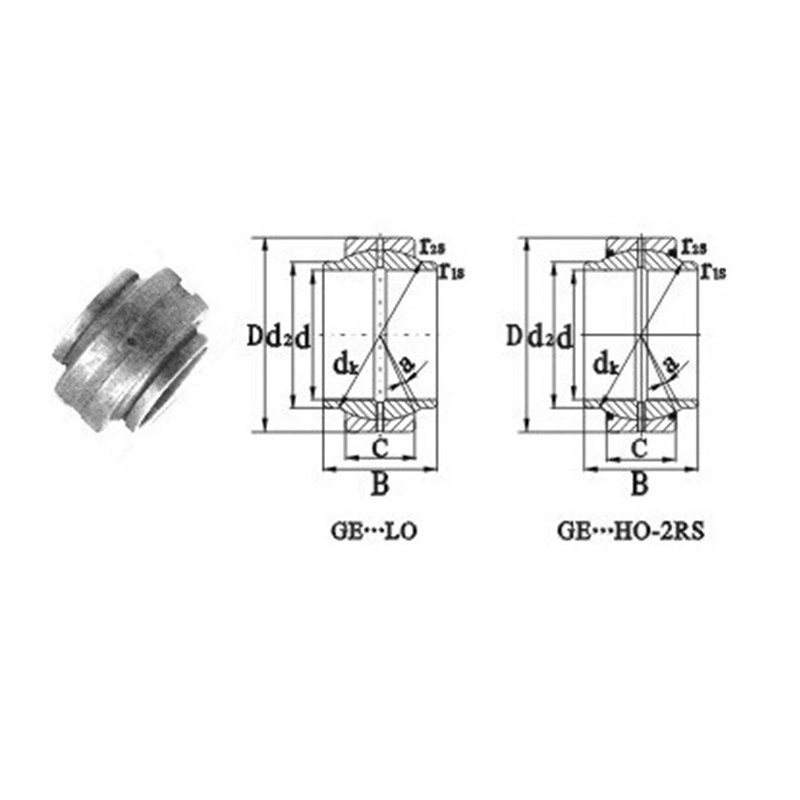

Označení	Rozměry (mm)								α· ≈	Únosnost (KN)		Hmotnost (kg)
Označení	d	d2 min	D	B	C	nevím	r1s min	r2s min	α· ≈	C	CO	Hmotnost (kg)
GE20LO	20	25	35	20	12	29	0.3	0.3	4	30	146	0.07
GE25LO	25	30	42	25	16	35.5	0.6	0.6	4	48	240	0.12
GE32LO	32	38	52	32	18	44	0.6	1	4	67	335	0.2
GB40LO	40	46	62	40	22	53	0.6	1	4	100	500	0.34
GE50LO	50	57	75	50	28	66	0.6	1	4	156	780	0.56
GE63LO	63	71.5	95	63	36	83	0.1	1	4	255	1270	1.2
GE70LO	70	79	105	70	40	92	1	1	4	315	1560	1.7
GE8OLO	80	91	120	80	45	105	1	1	4	400	2000	2.4
GE20HO-2RS	20	24	35	24	12	29	0.2	0.3	3	30	146	0.057
GE25HO-2RS	25	29	42	29	16	35.5	0.2	0.6	3	48	240	0.1
GE30HO-2RS	30	34.2	47	30	18	40.7	0.2	0.6	3	62	310	0.14
GE35HO-2RS	35	40	55	35	20	47	0.3	1	3	80	400	0.24
GE40HO-2RS	40	45	62	38	22	53	0.3	1	3	100	500	0.29
GE45HO-2RS	45	51.5	68	40	25	60	0.3	1	3	127	640	0.43
GE50HO-2RS	50	56.5	75	43	28	66	0.3	1	3	156	780	0.54
GE60HO-2RS	60	67.7	90	54	36	80	0.3	1	3	245	1220	1.1
GE70HO-2RS	70	78	105	65	40	92	0.3	1	3	315	1560	1.6
GE80HO-2RS	80	90	120	74	45	105	0.3	1	3	400	2000	2.4
