KULOVÝ VÁLEC · HEAVY DUTY · SAMONASTAVOVACÍ

Řada 22300

Řada 22300 Spherical Roller Bearing

22308 až 22380 Mazací drážka W33 P0 / P6 / P5

Odolné proti nárazovému zatížení

2° Kapacita nesouososti

W33 Funkce domazávání

Samovyrovnávací schopnost

Kompenzuje úhlovou nesouosost mezi hřídelí a pouzdrem bez zvýšení vnitřního tření nebo snížení životnosti ložiska.

Řízení radiálního a axiálního zatížení

Speciálně navržený tak, aby zvládal těžké radiální zatížení a současně zvládal tahové zatížení v obou směrech.

Tepelná stabilita

Procesy tepelného zpracování zajišťují, že ložisko si zachovává rozměrovou stabilitu během nepřetržitého provozu za zvýšených teplot.

Odolnost proti nárazu

Robustní kontaktní plocha mezi válečkem a oběžnou dráhou účinně rozděluje rázové zatížení a zabraňuje předčasné únavě a odlupování povrchu.

Vlastnosti produktu

Materiál Chromová ocel GCr15 / SAE 52100

Řada řady 22308 až 22380

Hraniční rozměry Metrické normy ISO 15

Typ klece Lisovaná ocel (CC) / obráběná mosaz (CA) / vyztužený nylon

Funkce mazání W33 (vnější kroužek s mazací drážkou a třemi otvory)

Toleranční třída P0 (normální), P6, P5

Primární aplikační scénáře

Těžba a dobývání

Silná vibrační síta, čelisťové drtiče a systémy dopravníkových kladek.

Stavební stroje

Integrovaný do silničních válců, jeřábů a zařízení na míchání betonu.

Celulózový a papírenský průmysl

Podpora pro sušící válce a sací válce vyžadující vysoce přesné otáčení za tepla.

Námořní a offshore

Pohonné hřídele, navijáky a kormidelní pažby vystavené dynamickému strukturálnímu ohýbání.

[S]

Skladování a manipulace

Ložiska řady 22300 musí být až do instalace uchovávána v původním balení VCI (Vapor Corrosion Inhibitor). Skladujte ve vodorovné poloze v čistém suchém prostředí s minimálními výkyvy teplot. Vyhněte se vertikálnímu skladování ložisek s velkým průměrem, aby se zabránilo eliptické deformaci kroužků.

[já]

Poznámky k instalaci a mazání

Montážní síla Nikdy nevyvíjejte montážní sílu přes valivá tělesa; pro instalace s kuželovým otvorem používejte správné indukční ohřívače nebo hydraulické matice.

Výběr maziva Pro aplikace s vysokým zatížením používejte maziva s přísadami EP (Extreme Pressure). Ujistěte se, že mazivo nebo olej jsou kompatibilní s provozní teplotou a rychlostním faktorem dN.

Ověření povolení U ložisek s kuželovou dírou změřte zmenšení radiální vnitřní vůle (RIC) pomocí spárové měrky, abyste zajistili správné uložení s přesahem.

Kontrola kontaminace Ujistěte se, že všechna těsnění a kryty skříně jsou neporušené, aby se zabránilo vnikání abrazivních částic, které jsou hlavní příčinou abrazivního opotřebení.

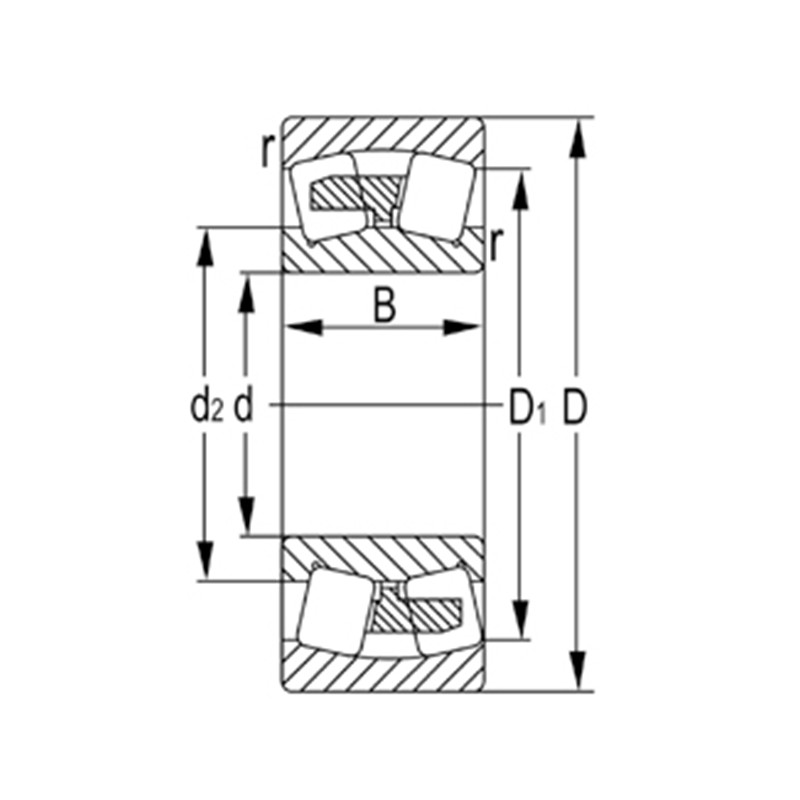

Označení	Hlavní rozměry (mm)				Základní nosnost (KN)		Omezená rychlost (ot./min.)		Hmotnost
Označení	d	D	B	rs min	Dynamický (Cr)	statické (Cor)	Namazat	Olej	(kg)
22308	40	90	33	1.5	121	128	3800	5900	0.974
22308K	40	90	33	1.5	121	128	3800	5900	0.951
22308KW33C3	40	90	33	1.5	121	128	3800	5900	0.951
22308W33C3	40	90	33	1.5	121	128	3800	5900	0.974
22309	45	100	36	1.5	148	167	3400	5300	1.33
22 309 tis	45	100	36	1.5	148	167	3400	5300	1.3
22 309 tisW33C3	45	100	36	1.5	148	167	3400	5300	1.3
22309W33C3	45	100	36	1.5	148	167	3400	5300	1.33
22310	50	110	40	2	186	212	3100	4800	1.79
22 310 tis	50	110	40	2	186	212	3100	4800	1.75
22 310 tisW33C3	50	110	40	2	186	212	3100	4800	1.75
22310W33C3	50	110	40	2	186	212	3100	4800	1.79
22311	55	120	43	2	204	234	2800	4400	2.3
22311K	55	120	43	2	204	234	2800	4400	2.25
22311KW33C3	55	120	43	2	204	234	2800	4400	2.25
22311W33C3	55	120	43	2	204	234	2800	4400	2.3
22312	60	130	46	2.1	238	273	2600	4000	2.9
22312K	60	130	46	2.1	238	273	2600	4000	2.83
22312KW33C3	60	130	46	2.1	238	273	2600	4000	2.83
22312W33C3	60	130	46	2.1	238	273	2600	4000	2.9
22313	65	140	48	2.1	265	320	2400	3700	3.45
22313K	65	140	48	2.1	265	320	2400	3700	3.37
22313KW33C3	65	140	48	2.1	265	320	2400	3700	3.37
22313W33C3	65	140	48	2.1	265	320	2400	3700	3.45
22314	70	150	51	2.1	325	380	2300	3500	4.22
22314K	70	150	51	2.1	325	380	2300	3500	4.12
22314KW33C3	70	150	51	2.1	325	380	2300	3500	4.12
22314W33C3	70	150	51	2.1	325	380	2300	3500	4.22
22315	75	160	55	2.1	330	410	2100	3200	5.25
22 315 tis	75	160	55	2.1	330	410	2100	3200	5.13
22 315 tisW33C3	75	160	55	2.1	330	410	2100	3200	5.13
22315W33C3	75	160	55	2.1	330	410	2100	3200	5.25
22316	80	170	58	2.1	385	470	2000	3000	6.05
22316K	80	170	58	2.1	385	470	2000	3000	5.91
22316KW33C3	80	170	58	2.1	385	470	2000	3000	5.91
22316W33C3	80	170	58	2.1	385	470	2000	3000	6.05
22317	85	180	60	3	415	510	1900	2900	7.1
22317K	85	180	60	3	415	510	1900	2900	6.94
22317KW33C3	85	180	60	3	415	510	1900	2900	6.94
22317W33C3	85	180	60	3	415	510	1900	2900	7.1
22318	90	190	64	3	480	590	1800	2700	8.35
22318K	90	190	64	3	480	590	1800	2700	8.16
22318KW33C3	90	190	64	3	480	590	1800	2700	8.16
22318W33C3	90	190	64	3	480	590	1800	2700	8.35
22319	95	200	67	3	500	615	1600	2500	9.76
22319K	95	200	67	3	500	615	1600	2500	9.54
22319KW33C3	95	200	67	3	500	615	1600	2500	9.54
22319W33C3	95	200	67	3	500	615	1600	2500	9.76
22320	100	215	73	3	605	755	1600	2400	12.4
22 320 tis	100	215	73	3	605	755	1600	2400	12.1
22 320 tisW33C3	100	215	73	3	605	755	1600	2400	12.1
22320W33C3	100	215	73	3	605	755	1600	2400	12.4
22322	110	240	80	3	745	930	1400	2200	17.1
22322K	110	240	80	3	745	930	1400	2200	16.7
22322KW33C3	110	240	80	3	745	930	1400	2200	16.7
22322W33C3	110	240	80	3	745	930	1400	2200	17.1
22324	120	260	86	3	880	1120	1300	2000	21.5
22324K	120	260	86	3	880	1120	1300	2000	21
22324KW33C3	120	260	86	3	880	1120	1300	2000	21
22324W33C3	120	260	86	3	880	1120	1300	2000	21.5
22326	130	280	93	4	1000	1290	1200	1800	26.8
22326K	130	280	93	4	1000	1290	1200	1800	26.2
22326KW33C3	130	280	93	4	1000	1290	1200	1800	26.2
22326W33C3	130	280	93	4	1000	1290	1200	1800	26.8
22328	140	300	102	4	1130	1460	1100	1700	33.8
22 328 tis	140	300	102	4	1130	1460	1100	1700	33
22 328 tisW33C3	140	300	102	4	1130	1460	1100	1700	33
22328W33C3	140	300	102	4	1130	1460	1100	1700	33.8
22330	150	320	108	4	1270	1750	1000	1600	42.7
22 330 tis	150	320	108	4	1270	1750	1000	1600	41.8
22 330 tisW33C3	150	320	108	4	1270	1750	1000	1600	41.8
22330W33C3	150	320	108	4	1270	1750	1000	1600	42.7
22332	160	340	114	4	1410	1990	940	1500	50.8
22332K	160	340	114	4	1410	1990	940	1500	49.7
22332KW33C3	160	340	114	4	1410	1990	940	1500	49.7
22332W33C3	160	340	114	4	1410	1990	940	1500	50.8
22334	170	360	120	4	1540	2180	880	1400	59.8
22334K	170	360	120	4	1540	2180	880	1400	58.5
22334KW33C3	170	360	120	4	1540	2180	880	1400	58.5
22334W33C3	170	360	120	4	1540	2180	880	1400	59.8
22336	180	380	126	4	1740	2560	830	1300	70
22336K	180	380	126	4	1740	2560	830	1300	68.5
22336KW33C3	180	380	126	4	1740	2560	830	1300	68.5
22336W33C3	180	380	126	4	1740	2560	830	1300	70
22338	190	400	132	5	1870	2790	780	1200	81
22338K	190	400	132	5	1870	2790	780	1200	79.3
22338KW33C3	190	400	132	5	1870	2790	780	1200	79.3
22338W33C3	190	400	132	5	1870	2790	780	1200	81
22340	200	420	138	5	2040	3050	740	1100	93.2
22 340 tis	200	420	138	5	2040	3050	740	1100	91.2
22 340 tisW33C3	200	420	138	5	2040	3050	740	1100	91.2
22340W33C3	200	420	138	5	2040	3050	740	1100	93.2
22344	220	460	145	5	2350	3500	660	1000	117
22344K	220	460	145	5	2350	3500	660	1000	115
22344KW33C3	220	460	145	5	2350	3500	660	1000	115
22344W33C3	220	460	145	5	2350	3500	660	1000	117
22348	240	500	155	5	2720	4100	600	930	148
22348K	240	500	155	5	2720	4100	600	930	145
22348KW33C3	240	500	155	5	2720	4100	600	930	145
22348W33C3	240	500	155	5	2720	4100	600	930	148
22352	260	540	165	6	3100	4750	550	850	183
22352K	260	540	165	6	3100	4750	550	850	179
22352KW33C3	260	540	165	6	3100	4750	550	850	179
22352W33C3	260	540	165	6	3100	4750	550	850	183
22356	280	580	175	6	3500	5350	500	780	224
22356K	280	580	175	6	3500	5350	500	780	220
22356KW33C3	280	580	175	6	3500	5350	500	780	220
22356W33C3	280	580	175	6	3500	5350	500	780	224
22360	300	620	185	7.5	3600	5400	470	720	270
22 360 tis	300	620	185	7.5	3600	5400	470	720	265
22 360 tisW33C3	300	620	185	7.5	3600	5400	470	720	265
22360W33C3	300	620	185	7.5	3600	5400	470	720	270
