Soudečkové ložisko řady 23200

Soudečkové ložisko řady 23200 přenáší radiální zatížení a obousměrná axiální zatížení díky své dvouřadé symetrické konfiguraci válečků. Vnější kroužek obsahuje kulovou oběžnou dráhu, která umožňuje samočinné vyrovnání, kompenzující úhlové vyosení mezi hřídelí a pouzdrem. Tato řada se vyznačuje optimalizovanou geometrií válečků s obrobenou mosaznou nebo ocelovou klecí, která udržuje rozteč válečků při měnících se podmínkách zatížení. Ložisko pracuje v teplotním rozsahu -30 °C až 150 °C pro standardní ocelové držáky. Každá jednotka obsahuje logaritmický profil na válečcích a oběžných drahách, aby se snížilo namáhání hran. Vnitřní vůlí CN je standardní, s C3 a C4 jsou k dispozici na základě specifikace. Únosnost se řídí výpočtovými metodami ISO 281.

Hlavní výhody

Kompenzace nesouososti až o 2 stupně za statických podmínek nebo 1,5 stupně při dynamickém provozu
Dvouřadé uspořádání válečků rozděluje radiální zatížení na dvě troleje
Zaměnitelné rozměrové parametry dle normy ISO 15:2017
Průběžně kalená ložisková ocel s povrchovou tvrdostí 58-62 HRC
Vyjímatelný vnitřní kroužek pro montáž na válcové nebo kuželové adaptérové objímky

Vlastnosti produktu

Rozsah průměru vrtání	40 mm až 200 mm
Rozsah vnějšího průměru	80 mm až 420 mm
Rozsah šířky	23 mm až 138 mm
Dynamická nosnost (C)	98 kN až 1680 kN
Statická únosnost (C0)	127 kN až 2360 kN
Omezovací rychlost (tuk)	2000 až 5000 ot./min
Omezující rychlost (olej)	2600 až 6700 ot./min
Možnosti materiálu klece	Mosaz, ocel, polyamid
Třídy vnitřní propustnosti	CN, C3, C4

Aplikační scénáře

Vibrační třídiče a excentrické pohony při zpracování kameniva
Průmyslové převodovky s požadavky na průhyb hřídele
Hlavní hřídele větrných turbín a mechanismy stáčení/naklápění
Výroba papírových rolí a sušících válců
Důlní dopravníky s dlouhými rozpony hřídelí
Zařízení pro plynulé lití ocelárny

Často kladené otázky

Jaký způsob mazání platí pro řadu 23200?

Mazání plastickým mazivem lithiovým komplexem třídy 2 nebo 3 NLGI je standardní pro rychlosti pod 70 % mezní rychlosti. Cirkulace oleje nebo mazání v olejové lázni platí, když provozní teploty překročí 100 °C nebo se otáčky blíží mezní hodnotě.

Jak vybrat správnou vnitřní vůli?

Vůle CN vyhovuje běžným provozním teplotám mezi 20 °C a 80 °C s ocelovými hřídeli. Vůle C3 platí, když teplotní rozdíl mezi vnitřním kroužkem a pouzdrem překročí 15 °C nebo když přesah s přesahem překročí 0,05 % průměru hřídele.

Co naznačuje nutnost výměny ložiska?

Zvýšení provozní amplitudy vibrací přesahující prahové hodnoty ISO 10816-3, zvýšení teploty ložiskového pouzdra nad 95 °C při stálém zatížení nebo slyšitelné kovové broušení během otáčení.

Bezpečnostní opatření při instalaci

Způsob montáže

K rovnoměrnému roztažení vnitřního kroužku použijte indukční ohřívač. Maximální teplota ohřevu je u standardní ložiskové oceli omezena na 110°C. Nepřekračujte 120°C, aby se zabránilo vlivům popouštění na tvrdost.

Doporučení uložení hřídele

Pro aplikace s rotující hřídelí použijte uložení s přesahem s tolerancí f6 nebo m6. Pro aplikace se stacionární hřídelí použijte přechodové uložení h6 nebo h7. Tolerance vrtání tělesa doporučená jako H7 pro dělená tělesa nebo P6 pro plná tělesa.

Interval mazání

Za normálních podmínek promažte každých 1000 provozních hodin nebo tříměsíční období. Při okolní teplotě nad 70°C zkraťte interval domazávání na 500 hodin.

Podmínky skladování

Skladujte v původním obalu s neporušeným inhibitorem koroze. Okolní vlhkost pod 65% RH, teplotní rozsah 0°C až 40°C. Vyhněte se stohování více než tří palet.

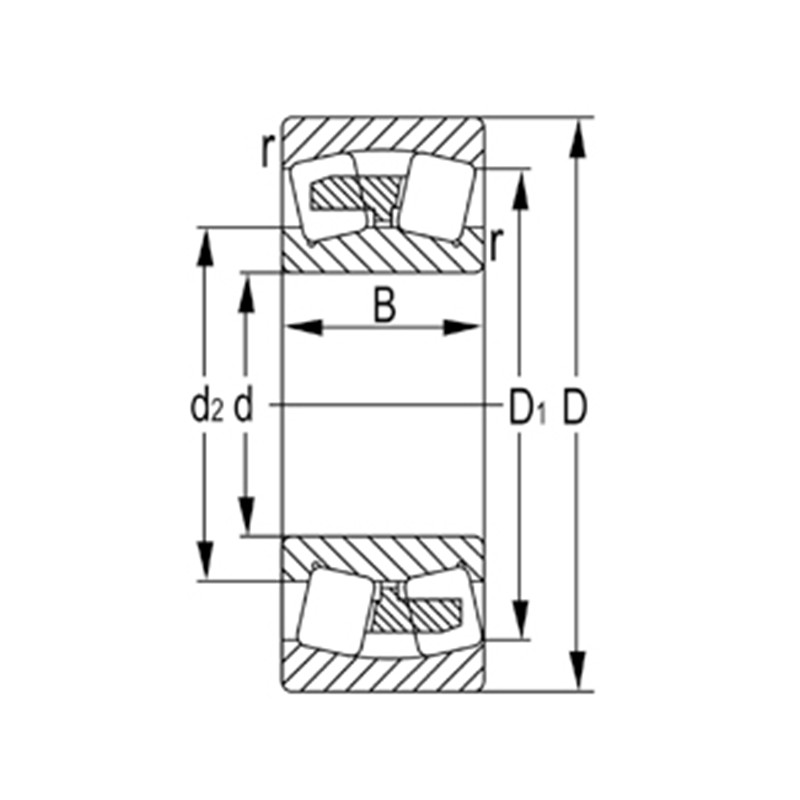

Označení	Hlavní rozměry (mm)				Základní nosnost (KN)		Omezená rychlost (ot./min.)		Hmotnost
Označení	d	D	B	rs min	Dynamický (Cr)	statické (Cor)	Namazat	Olej	(kg)
23218	90	160	52.4	2	315	455	1800	2800	4.45
23218K	90	160	52.4	2	315	455	1800	2800	4.32
23218KW33C3	90	160	52.4	2	315	455	1800	2800	4.32
23218W33C3	90	160	52.4	2	315	455	1800	2800	4.45
23220	100	180	60.3	2.1	405	580	1600	2500	6.47
23220 tis	100	180	60.3	2.1	405	580	1600	2500	6.28
23220 tisW33C3	100	180	60.3	2.1	405	580	1600	2500	6.28
23220W33C3	100	180	60.3	2.1	405	580	1600	2500	6.47
23222	110	200	69.8	2.1	515	760	1400	2200	9.71
23222K	110	200	69.8	2.1	515	760	1400	2200	9.43
23222KW33C3	110	200	69.8	2.1	515	760	1400	2200	9.43
23222W33C3	110	200	69.8	2.1	515	760	1400	2200	9.71
23224	120	215	76	2.1	585	880	1300	2000	12.1
23224K	120	215	76	2.1	585	880	1300	2000	11.7
23224KW33C3	120	215	76	2.1	585	880	1300	2000	11.7
23224W33C3	120	215	76	2.1	585	880	1300	2000	12.1
23226	130	230	80	3	685	1060	1200	1900	14.3
23226K	130	230	80	3	685	1060	1200	1900	13.9
23226KW33C3	130	230	80	3	685	1060	1200	1900	13.9
23226W33C3	130	230	80	3	685	1060	1200	1900	14.3
23228	140	250	88	3	805	1270	1100	1700	18.8
23228K	140	250	88	3	805	1270	1100	1700	18.2
23228KW33C3	140	250	88	3	805	1270	1100	1700	18.2
23228W33C3	140	250	88	3	805	1270	1100	1700	18.8
23230	150	270	96	3	935	1460	1000	1600	24.1
23230K	150	270	96	3	935	1460	1000	1600	23.4
23230KW33C3	150	270	96	3	935	1460	1000	1600	23.4
23230W33C3	150	270	96	3	935	1460	1000	1600	24.1
23232	160	290	104	3	1050	1660	960	1500	30
23232K	160	290	104	3	1050	1660	960	1500	29.1
23232KW33C3	160	290	104	3	1050	1660	960	1500	29.1
23232W33C3	160	290	104	3	1050	1660	960	1500	30
23234	170	310	110	4	1180	1960	910	1400	36.8
23234K	170	310	110	4	1180	1960	910	1400	35.7
23234KW33C3	170	310	110	4	1180	1960	910	1400	35.7
23234W33C3	170	310	110	4	1180	1960	910	1400	36.8
23236	180	320	112	4	1230	2000	850	1300	39
23236K	180	320	112	4	1230	2000	850	1300	37.8
23236KW33C3	180	320	112	4	1230	2000	850	1300	37.8
23236W33C3	180	320	112	4	1230	2000	850	1300	39
23238	190	340	120	4	1400	2330	790	1200	47.6
23238K	190	340	120	4	1400	2330	790	1200	46.2
23238KW33C3	190	340	120	4	1400	2330	790	1200	46.2
23238W33C3	190	340	120	4	1400	2330	790	1200	47.6
23240	200	360	128	4	1610	2640	750	1200	57.2
23240K	200	360	128	4	1610	2640	750	1200	55.5
23240KW33C3	200	360	128	4	1610	2640	750	1200	55.5
23240W33C3	200	360	128	4	1610	2640	750	1200	57.2
23244	220	400	144	4	2010	3350	670	1000	80
23244K	220	400	144	4	2010	3350	670	1000	77.6
23244KW33C3	220	400	144	4	2010	3350	670	1000	77.6
23244W33C3	220	400	144	4	2010	3350	670	1000	80
23248	240	440	160	4	2430	4100	610	940	108
23248K	240	440	160	4	2430	4100	610	940	105
23248KW33C3	240	440	160	4	2430	4100	610	940	105
23248W33C3	240	440	160	4	2430	4100	610	940	108
23252	260	480	174	5	2760	4700	560	860	141
23252K	260	480	174	5	2760	4700	560	860	137
23252KW33C3	260	480	174	5	2760	4700	560	860	137
23252W33C3	260	480	174	5	2760	4700	560	860	141
23256	280	500	176	5	2930	5150	510	790	150
23256K	280	500	176	5	2930	5150	510	790	145
23256KW33C3	280	500	176	5	2930	5150	510	790	145
23256W33C3	280	500	176	5	2930	5150	510	790	150
23260	300	540	192	5	3450	6000	470	730	193
23260 tis	300	540	192	5	3450	6000	470	730	187
23260 tisW33C3	300	540	192	5	3450	6000	470	730	187
23260W33C3	300	540	192	5	3450	6000	470	730	193
