Zakázková Řada 31300 Zúžené ložisko válce výroba, továrna

Řada 31300

The Kuželové válečkové ložisko řady 31300 je vysoce přesné oddělitelné ložisko navržené pro zvládání současného radiálního a axiálního zatížení. Tato řada se vyznačuje strmějším kontaktním úhlem ve srovnání se standardními kuželíkovými ložisky, která jsou speciálně navržena tak, aby poskytovala zvýšenou axiální únosnost. Sestava se skládá ze čtyř na sobě závislých součástí: vnitřního kroužku (kužel), vnějšího kroužku (kalíšku), kuželových válečků a okenní klece. Vnitřní geometrie je matematicky optimalizována tak, aby se kuželové plochy válečků a oběžných drah setkávaly ve společném vrcholu osy ložiska, což zajišťuje skutečný valivý pohyb a nízké tření při vysokorychlostním provozu.

Odeslat poptávku

ŘADY 31300 · KOŽENÝ VÁLEC · STROMÝ ÚHEL

Vysoká kapacita tahu

Kuželíková válečková ložiska řady 31300

zesílený axiální tah šálek / kužel oddělitelný logaritmický profil válce

Vylepšená kapacita axiálního tahu

Zvýšená strmost úhlu řady 31300 umožňuje ložisku podporovat významné axiální zatížení v jednom směru při zachování radiální stability.

Design oddělitelných součástí

Sestavy kalíšku a kužele jsou nezávislé, což umožňuje zjednodušenou montáž, demontáž a protokoly údržby v průmyslové skříni.

Přesnost rozložení zátěže

Logaritmický profil válečku snižuje namáhání hran v kontaktních bodech válečku a oběžné dráhy a prodlužuje životnost v náročných podmínkách.

Nízké provozní tření

Přesně broušené oběžné dráhy a optimalizované povrchové úpravy minimalizují tvorbu tepla a degradaci maziva během nepřetržitého otáčení.

Technické parametry

Rozsah průměru vrtání 30mm - 150mm

Rozsah vnějšího průměru 65mm - 225mm

Rozsah šířky 18mm - 45mm

Kontaktní úhel Konstrukce se strmým úhlem

Dynamická únosnost 42 kN - 280 kN

Třída přesnosti P0 / P6 / P5

Materiál a klec

Materiál GCr15 / SAE 52100

Typ klece Lisovaná ocel / obrobená mosaz

Tepelná stabilizace Trvale až 150°C

Vnitřní vůle C0 / C3 / C4

Logaritmický profil Optimalizované konce válečků

Primární aplikační pole

Automobilové hnací ústrojí

Integrované do diferenciálních sestav, pastorkových hřídelů a převodových systémů vyžadujících tuhou axiální podporu.

Těžké stroje

Používá se ve stavebních strojích, zemědělských strojích a důlních dopravnících pro řízení kombinovaného zatížení.

Průmyslové převodovky

Používá se v redukčních převodovkách, kde je při přenosu výkonu přítomen vysoký točivý moment a axiální tah.

Vřetena obráběcích strojů

Poskytování rotační přesnosti a tuhosti v průmyslovém zpracovatelském zařízení.

Protokoly instalace a údržby

Seřízení vůle Při montáži musí být správně nastavena axiální vůle nebo předpětí. Nesprávné seřízení může vést k předčasné únavě nebo příliš vysokým provozním teplotám.

Kompatibilita mazání Ujistěte se, že mazivo (tuk nebo olej) je kompatibilní s provozní teplotou a otáčkami. Minerální nebo syntetická maziva se musí před spuštěním dostat na všechny kontaktní plochy.

Podmínky skladování Ložiska by měla být skladována v suchém prostředí bez vibrací v původním obalu odolném proti vlhkosti. Okolní teplota by měla zůstat stabilní, aby se zabránilo kondenzaci a následné oxidaci.

Prevence kontaminace Udržujte čisté prostředí montáže. Pevné částice vstupující do oběžných drah mohou způsobit promáčknutí, což vede k odlupování povrchu a selhání ložisek.

Manipulační a bezpečnostní indikátory

Zabraňte přímému nárazu na ložiskové kroužky během instalace; pro montáž použijte specializované indukční ohřívače nebo lisovací nástroje. Pravidelně sledujte vibrace a tepelný výstup během počátečního záběhu, abyste ověřili integritu sedla a vyrovnání. Ochranné antikorozní oleje použité v továrně by se neměly odstraňovat, pokud specifický mazací systém nevyžaduje speciální základový olej.

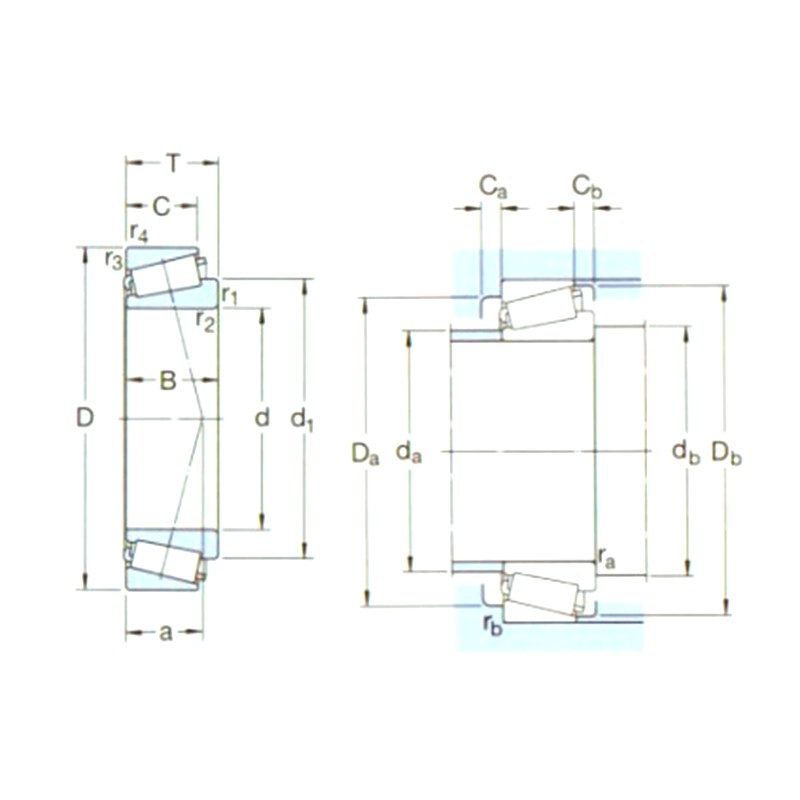

Označení	Hlavní rozměry (mm)			Základní nosnost (KN)		Pu	Rychlostní hodnocení (ot./min)		Hmotnost (kg)	ISO335	Rozměry (mm)							Rozměry opěry a zaoblení （mm）									Hodnota
Označení	d1	D	B	dyc (Cr)	stc(Cor)	Pu	Rychlostní hodnocení	Omezení rychlosti	Hmotnost (kg)	Rozměry (ABMA)	d	d1～	B	C	r1,2 (min)	r3,4 (min)	a	da (max.)	db (min)	Da (min)	Da (max.)	Db (min)	Ca (min)	Cb (min)	ra (max.)	rb (max.)	e	Y	Jo
31305J2	25	62	18,25	38	40	4,4	7500	11000	0,26	7FB	25	45,8	17	13	1,5	1,5	20	34	32	47	55	59	3	5	1,5	1,5	0,83	0,72	0,4 $ $
31306J2/Q	30	72	20,75	55	50	5,7	7500	9500	0,39	7FB	30	52,7	19	14	1,5	1,5	22	40	37	55	65	68	3	6,5	1,5	1,5	0,83	0,72	0,4 $ $
31307J2/Q	35	80	22,75	71	67	7,8	6300	8500	0,52	7FB	35	59,6	21	15	2	1,5	25	45	44	62	71	76	3	7,5	2	1,5	0,83	0,72	0,4 $ $
31308J2/QCL7C	40	90	25,25	85	81,5	9,5	5600	7500	0,72	7FB	40	67,1	23	17	2	1,5	28	51	49	71	81	86	3	8	2	1,5	0,83	0,72	0,4 $ $
31309J2/QCL7C	45	100	27,25	106	102	12,5	5000	6700	0,95	7FB	45	74,7	25	18	2	1,5	31	57	53	79	91	95	4	9	2	1,5	0,83	0,72	0,4 $ $
31310J2/QCL7C	50	110	29,25	122	120	14,3	4500	6000	1,20	7FB	50	81,5	27	19	2,5	2	34	62	60	87	100	104	4	10	2	2	0,83	0,72	0,4 $ $
31311J2/QCL7C	55	120	31,5	140	137	16,6	4300	5600	1,55	7FB	55	88,4	29	21	2,5	2	37	68	65	94	112	113	4	10,5	2	2	0,83	0,72	0,4 $ $
31312J2/QCL7C	60	130	33,5	166	166	20,4	3800	5300	1,90	7FB	60	95,9	31	22	3	2,5	39	74	72	103	118	123	5	11,5	2,5	2	0,83	0,72	0,4 $ $
31313J2/QCL7C	65	140	36	190	193	23,6	3600	4800	2,35	7 GB	65	103	33	23	3	2,5	42	80	77	111	128	132	5	13	2,5	2	0,83	0,72	0,4 $ $
31314J2/QCL7C	70	150	38	216	220	27	3400	4500	2,95	7 GB	70	110	35	25	3	2,5	45	85	82	118	138	141	5	13	2,5	2	0,83	0,72	0,4 $ $
31315J2/QCL7C	75	160	40	240	245	29	3200	4300	3,50	7 GB	75	116	37	26	3	2,5	48	91	87	127	148	151	6	14	2,5	2	0,83	0,72	0,4 $ $
31316J1/QCL7C	80	170	42,5	260	265	32	3000	4000	4,05	7 GB	80	124	39	27	3	2,5	52	97	92	134	158	159	6	15,5	2,5	2	0,83	0,72	0,4 $ $
31317J2	85	180	44,5	242	285	33,5	2600	3800	4,60	7 GB	85	131	41	28	4	3	55	103	99	143	166	169	6	16,5	3	2,5	0,83	0,72	0,4 $ $
31318J2	90	190	46,5	264	315	36,5	2400	3400	5,90	7 GB	90	138	43	30	4	3	57	109	105	151	176	179	5	16,5	3	2,5	0,83	0,72	0,4 $ $
31319J2	95	200	49,5	292	355	39	2400	3400	6,95	7 GB	95	145	45	32	4	3	60	114	110	157	186	187	5	17,5	3	2,5	0,83	0,72	0,4 $ $
31320XJ2/CL7CVQ051	100	215	56,5	430	465	51	2400	3000	8,60	7 GB	100	158	51	35	4	3	65	121	115	168	201	202	7	21,5	3	2,5	0,83	0,72	0,4 $ $
31322XJ2	110	240	63	457	585	62	1900	2800	12,0	7 GB	110	176	57	38	4	3	72	135	125	188	226	224	7	25	3	2,5	0,83	0,72	0,4 $ $
31324XJ2	120	260	68	539	695	73,5	1700	2400	15,5	7 GB	120	190	62	42	4	3	78	145	135	203	245	244	9	26	3	2,5	0,83	0,72	0,4 $ $
31326XJ2	130	280	72	605	780	81,5	1600	2400	18,5	7 GB	130	204	66	44	5	4	84	157	150	218	263	261	8	28	4	3	0,83	0,72	0,4 $ $
31328XJ2	140	300	77	693	900	88	1500	2200	24,5	7 GB	140	219	70	47	5	4	90	169	160	235	283	280	9	30	4	3	0,83	0,72	0,4 $ $
31330XJ2	150	320	82	781	1020	100	1400	2000	29,5	7 GB	150	234	75	50	5	4	96	181	170	251	303	300	9	32	4	3	0,83	0,72	0,4 $ $
