Velká velikostní řada

The Axiální soudečkové ložisko velké řady je specializovaný rotační komponent pro velké zatížení navržený tak, aby zvládal významné axiální zatížení a současně zachycoval radiální síly. Tato řada ložisek se vyznačuje geometrií oběžné dráhy, kde jsou válečky nakloněny pod specifickým úhlem k ose ložiska, což umožňuje přenos zatížení z jedné oběžné dráhy na druhou pod definovaným kontaktním úhlem. Kulový obrys válečků a odpovídající zakřivení podložky pouzdra činí tato ložiska samonastavitelnými, což znamená, že mohou kompenzovat vychýlení hřídele nebo nesouosost montáže bez zvýšení vnitřního tření. Tyto velkoobjemové jednotky jsou vyrobeny z vysoce čisté ložiskové oceli a často vybaveny opracovanými mosaznými nebo ocelovými klecemi a jsou nezbytné pro zachování mechanické integrity v průmyslových prostředích s vysokým točivým momentem a nízkou až střední rychlostí.

Odeslat poptávku

TRUCKÝ KULOVÝ VÁLEC · VELKÉ ZATĚŽENÍ · SAMONASTAVOVACÍ

Velká velikostní řada

Velká velikostní řada Thrust Spherical Roller Bearing

Průměr vrtání 200 mm až 1000 mm · kombinovaná podpora zatížení · extrémní tahová kapacita

Schopnost samočinného vyrovnání

Vnitřní konstrukce umožňuje úhlové vychýlení mezi hřídelí a skříní a zabraňuje zatížení hran na válečky.

Vysoká hustota axiálního zatížení

Velká kontaktní plocha mezi válečky a oběžnými drahami podporuje extrémní tahové kapacity při náročném vertikálním a horizontálním hřídeli.

Kombinovaná podpora nakládání

Na rozdíl od standardních axiálních ložisek může konfigurace soudečkových válečků unést radiální zatížení až do 55 % současného axiálního zatížení.

Tepelná stabilita

Vyprojektované vnitřní vůle a specializované povrchové úpravy usnadňují tvorbu konzistentního mazacího filmu a snižují tvorbu tepla při nepřetržitém provozu.

Vlastnosti produktu

Materiálové složení GCR15SiMn / GCr15 vysoce uhlíková chromová ocel

Rozsah průměru vrtání 200 mm až 1000 mm (velká velikostní kategorie)

Typ klece Obrobená mosaz (M) / Typ oceli (J)

Přesný stupeň P6 / P5 / P4 (norma ISO)

Provozní teplota -30°C až 200°C (v závislosti na mazivu a tepelném zpracování)

Mazání Olejová lázeň / Cirkulující olej / Vysokotlaké mazivo

Primární aplikační scénáře

Výroba vodní energie

Používá se ve vertikálních generátorech a axiálních blocích turbín k podpoře hmotnosti rotující sestavy.

Extrakční metalurgie

Integrované do drtičů, drtičů a rotačních pecí, kde dochází k silným vibracím a axiálním rázům.

námořní inženýrství

Nosné bloky vrtule a těžké palubní stroje ve velkých námořních plavidlech.

Těžká zdvihací zařízení

Používá se v otočných čepech jeřábů a otočných čepech pro vrtání oleje, které vyžadují vysokou konstrukční tuhost při statickém a dynamickém zatížení.

◆

Skladování a konzervace

Ložiska musí být skladována v původním obalu VCI (Vapor Corrosion Inhibitor) ve vodorovné poloze, aby nedošlo k vnitřní deformaci. Skladovací prostor by měl udržovat stálou teplotu a relativní vlhkost 60 % nebo nižší. Vyvarujte se vybalování jednotky až do okamžiku instalace, aby nedošlo k oxidaci povrchu.

■

Požadavky na instalaci a mazání

Montážní síla U velkorozměrových instalací použijte hydraulické matice nebo indukční ohřívače, aby bylo zajištěno rovnoměrné usazení ložiska na osazení hřídele.

Ověření zarovnání Zatímco je ložisko samonaklápěcí, nadměrné naklonění přesahující konstrukční limit (typicky 1° až 3°) musí být opraveno, aby bylo zajištěno optimální rozložení zatížení.

Výběr maziva Používejte vysoce viskózní oleje nebo tuky s přísadami pro extrémní tlaky (EP), abyste udrželi separační vrstvu mezi válci a oběžnými drahami pod silným tlakem.

Počáteční spuštění Před použitím plného provozního zatížení proveďte pomalou rotaci „záběhu“, aby mazivo mohlo cirkulovat celou sadou velkých válců.

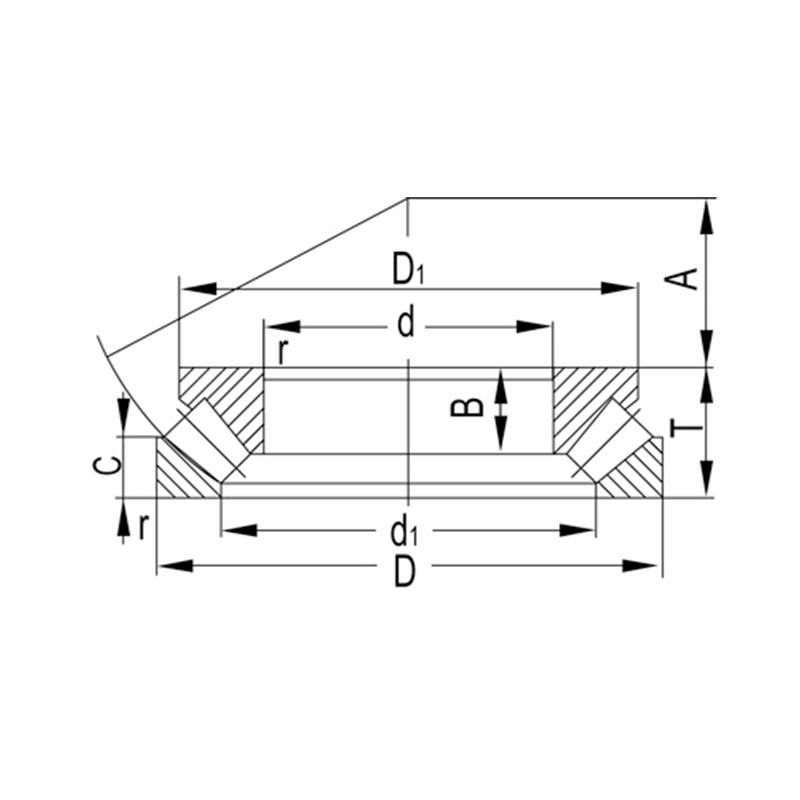

Označení	Hlavní rozměry (mm)									Základní nosnost (KN)		Omezená rychlost (ot./min.)		Hmotnost
Označení	d	D	T	d1	D1	B	C	A	r (min)	Dynamický (Cr)	statické (Cor)	Namazat	Olej	(kg)
29340	200	340	85	261	318	29	41	116	4	1200	2330	700	950	34
29 340 tis	200	340	85	261	318	54.5	41	116	4	1200	2330	700	950	34
29440	200	400	122	267.5	360	44	56.7	122	5	2270	4300	600	800	83.5
29344	220	360	85	277.5	330	29	40.7	125	4	1390	2800	670	900	28.6
29348	240	380	85	298.5	360	29	1.7	135	4	1610	6100	600	800	35.4
29448	240	440	122	316	400	43	60	142	6	2920	10100	530	750	96.1
29256	280	380	60	322.5	364	19	29.5	150	2.1	895	2130	700	1000	21.7
29468	340	620	170	449.5	560	61	80	201	7.5	4550	9750	500	700	218
29376	380	600	132	475	561	44	61.4	216	6	3280	15200	450	650	129
29280	400	540	85	460	510	27	42	212	4	1720	4700	500	700	64.6
29380	400	620	132	489	582	44	64.7	225	6	3500	16800	440	620	153
29384	420	650	140	514.5	610	48	6.8	235	6	3800	17900	420	600	175
29292	460	620	95	525.5	590	30	49.4	245	5	2280	12900	400	580	74.7
292/500	500	670	103	572	640	33	50.5	268	5	2550	14600	380	540	117
294/500	500	870	224	648	790	81	106	290	9.5	8550	39500	320	460	589
292/530	530	710	109	640	680	35	54	288	5	2830	1660	350	500	118
292/560	560	750	115	640	715	40	56.8	302	5	3100	8600	360	480	131
292/800	800	1060	155	907.5	1010	50	80	426	7.5	5650	36000	240	340	343
292/1060	1060	1400	206	1208	1335	66	100	566	9.5	9600	62000	180	260	767
9069430	150	300	90	220	270	60	48	69	4.7	995	1710	630	900	27.3
9069432	160	320	95	234	275	61	53	74	4.7	1000	1720	560	800	33.3
9069434	170	340	103	242	310	71	48	104	3	1210	2130	530	750	40.7
9069336	180	300	73C	230	276	50	35	103	4.7	885	3000	630	900	19.4
9069436	180	360	109	265	308	67	58	82	2	1210	2130	750	750	42.3
9069244	220	300	48	260	286	31	24	117	6	440	910	850	1300	7.92
9069448	240	440	122	330	400	78	59	142	3.7	1920	3550	75	750	74.5
9069252	260	360	60	302	335	38	30	139	2.1	725	1550	530	750	15.7
9069356	280	440	95	348	413	64	46	158	5	1450	6060	530	750	49.1
9069268	340	460	73	388	438	48	36	204	3	1140	2440	530	750	31.4
9069284	420	580	95	489	548	62	46	251	4.7	1870	4150	-	560	78.9
90692/630	630	850	132	728	800	86	65	338	6	3250	8350	-	300	231
90692710	710	950	145	805	895	92	75	380	6	3600	12000	-	240	279
90694/750	750	1280	315	972	1152	160	158	448	15	13500	3100	-	100	1340
