Vodičská ložiska série LV Series jsou druhem ložiska speciálně používaných v lineárních vodních systémech a běžně se používají v průmyslovém automatizačním zařízení a přesných strojích. Mají vnější obrys ve tvaru písmene V, který přesně odpovídá vodicí kolejnici ve tvaru V, a tak poskytuje stabilní účinek válcování. Tento návrh nejen zvětšuje kontaktní plochu mezi vodicí železnici a válcem, ale také zvyšuje zatížení a odolnost proti opotřebení ložiska, což je vhodné pro vysokou rychlost a těžké podmínky zatížení. Ložiska řady LV se široce používají v textilních strojích, robotických zařízení
Parametry produktu

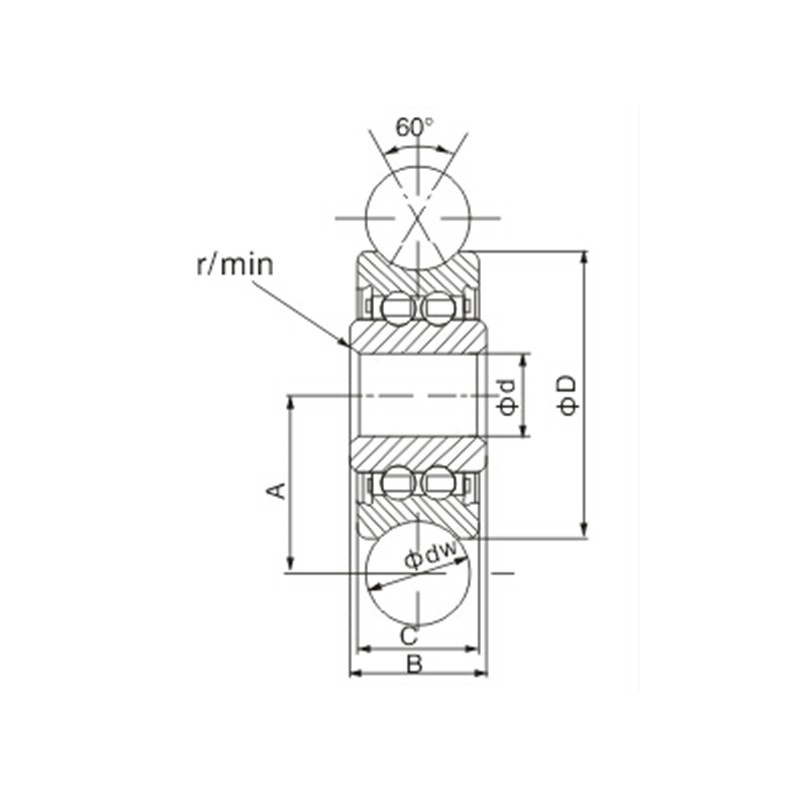

| Typ kola | Hmotnost | Rozměry (mm) | Načíst (KN) | |||||||||
| (KG) | DW | d | D | b | C | A | α | Rs | CW | Kráva | ||
| LV 20/7 zz | 17 | 10 | 7 | 22 | 11 | 11 | 14.5 | 120 | 0.3 | 3.78 | 2.05 | |
| LV 20/8 zz | 49 | 10 | 8 | 30 | 14 | 14 | 18.1 | 120 | 0.3 | 5.13 | 2.67 | |
| LV 202-38 Zz | 87 | 10 | 15 | 38 | 17 | 17 | 22.3 | 120 | 0.5 | 8.47 | 5.37 | |
| LV 202-40 Zz | 110 | 10 | 15 | 40 | 18 | 18 | 22 | 120 | 0.5 | 8.47 | 5.37 | |
| LV 201 zz | 130 | 20 | 12 | 41 | 20 | 20 | 28 | 120 | 0.3 | 8.47 | 5.37 | |
| LV 201-14.2rs | 107 | 14 | 12 | 39.9 | 20.1 | 18 | 24 | 100 | 0.5 | 8.9 | 5 | |
| LV 202-41 zz | 116 | 20 | 15 | 41 | 20 | 20 | 28 | 120 | 0.5 | 8.47 | 5.37 | |
| LV 203 zz | 325 | 20 | 17 | 58 | 25 | 25 | 35 | 120 | 0.5 | 14.66 | 9.1 | |
| LV 204-57 ZZ | 290 | 30 | 20 | 57 | 22 | 22 | 41 | 120 | 0.6 | 14.66 | 9.1 | |
